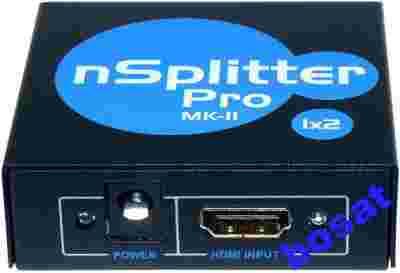

SPLITTER HDMI - nSPLITTER PRO 1x2 MK-II QS
ROZDZIELACZ HDMI 2/1 OBSŁUGUJE HDCP POSIADA FUNKCJE DREAMEDID I QUICKSWITCH.
OPIS nSplitter Pro 1x2 MK-II QS to rozdzielacz sygnału HDMI umożliwiający wysyłanie cyfrowego sygnału wizji i fonii z jednego źródła sygnału HDMI do 2 lub więcej (przy połączeniu kaskadowym) odbiorników HDTV naraz. Odbiornikami mogą być telewizory plazmowe, LCD, monitory lub projektory wyposażone w wejścia HDMI, DVI-D lub DVI-I. nSplitter Pro 1x2 MK-II QS obsługuje protokół zabezpieczeń HDCP, jest wyposażony we własne klucze HDCP. nSplitter Pro to pierwszy na rynku spliter HDMI obsługujący rozdział sygnału 3D, obsługuje format Frame Packing, Side-by-Side i Top-and-Bottom do [zasłonięte]@24. nSplitter Pro 1x2 MK-II QS to jedyny spliter HDMI posiadający funkcje: DreamEDID i QuickSwitch.
Funkcja DreamEDID daje możliwość przełączenia nSplittera Pro w tryb, w którym tablice EDID podłączonych do niego odbiorników są zastępowane predefiniowanymi tablicami EDID zawierającymi listę najwyższych obsługiwanych formatów wizji i fonii (obsługa formatów wizji aż do 3D 1080p24 i fonii aż do Dolby TrueHD 7.1 @192kHz i DTS-HD 7.1@192kHz). Ta funkcja, niespotykana w innych spliterach HDMI, umożliwia poszerzenie kompatybilności pomiędzy urządzeniami zgodnymi z różnymi wersjami specyfikacji HDMI. Umożliwia ona również sprzętową korektę tablic tych urządzeń AV, które niepoprawnie raportują zakres obsługiwanych formatów wizji lub fonii.
Funkcja DreamEDID pozwala na rozwiązanie problemu braku obrazu 3D gdy odtwarzacz 3D zgodny z HDMI 1.4a łączymy do telewizora 3D Ready poprzez amplituner standardu HDMI 1.3. Sygnał ze źródła 3D należy wówczas rozdzielić przy użyciu nSplittera Pro i posłać osobno do TV i do amplitunera. Funkcja DreamEDID zapewni wówczas właściwą sygnalizację formatów akceptowanych przez oba urządzenia.
Funkcja QuickSwitch umożliwia dynamiczną zmianę formatów wizji i fonii, tak by były one w każdej chwili najlepiej dostosowane do akceptowanych przez każdy z załączonych odbiorników. Cechą charakterystyczną funkcji QuickSwitch jest, że odbiornik podłączony do nSplittera, ale zgaszony (w stand-by lub bez zasilania), nie jest brany pod uwagę przy ustalaniu akceptowanych formatów wizji i fonii. Oznacza to, że podłączony do nSplittera, ale zgaszony odbiornik nie ogranicza możliwych do wyświetlenia formatów, jak ma to miejsce w zwykłych spliterach HDMI. Funkcja QuickSwitch może być szczególnie przydatna, gdy korzystamy z dwóch urządzeń wyświetlających (np. telewizor i projektor) różniących znacząco obsługiwanymi formatami. Gdy na przykład tylko jeden z załączonych odbiorników obsługuje format 1080p24, to nSplitter Pro 1x2 MK-II QS wymusza na źródle sygnału konwersję formatu 1080p24 do formatu 1080i60 tak, aby obraz był bezproblemowo wyświetlany na obu odbiornikach. Gdy tylko zgasi się odbiornik nie obsługujący formatu 1080p24, nSplitter Pro 1x2 MK-II QS natychmiast poinformuje źródło sygnału o możliwości zmiany formatu transmisji na 1080p24. Uwaga: zmiana formatu w trakcie transmisji sygnału może wiązać się z chwilowym wygaszeniem ekranu.
ZASADA DZIAŁANIA
nSplitter Pro 1x2 MK-II QS może pracować w jednym z dwóch trybów: DreamEDID lub QuichSwitch.
nSplitter Pro MK-II QS w trybie QuickSwitch po załączeniu odbiornika TV kopiuje jego tablicę EDID zawierającą informacje o obsługiwanych przez ten odbiornik formatach wizji i fonii do własnej wirtualnej tablicy dostępnej dla źródła sygnału. W przypadku gdy załączany jest drugi odbiornik podpięty do nSplittera jego tablica jest porównywana z tablicą pierwszego załączonego odbiornika i na ich podstawie tworzona jest nowa wirtualna tablica zawierająca formaty wizji i fonii wspólne obu odbiorników. Wyłączenie dowolnego z odbiorników zmienia zawartość wirtualnej tablicy EDID na zgodną z tablicą odbiornika, który pozostaje włączony.
W trybie DreamEDID wirtualna tablica nSplittera Pro 1x2 MK-II QS zawsze zawiera maksymalne formaty wizji i fonii.
Gdy źródło sygnału (tuner satelitarny, kabel, konsola multimedialna, komputer, Blu-Ray, DVD) rozpoczyna transmisję sygnału łączem HDMI, nSplitter Pro odbierając ten sygnał regeneruje go i po wzmocnieniu rozsyła do podpiętych do niego odbiorników (PDP, LCD, projektorów). Gdy źródło koduje dostarczony sygnał protokołem HDCP, nSplitter Pro po regeneracji sygnału deszyfruje go, po czym wysyła osobne strumienie wizji i fonii do każdego z podpiętych odbiorników szyfrując sygnał w locie kluczami HDCP uzgodnionymi z każdym z nich.
CECHY SPECYFICZNE nSplittera Pro
nSplitter Pro 1x2 MK-II QS pozwala nie tylko na korzystanie z powszechnie dziś dostępnego sygnału HDMI w rozdzielczościach do 1080p@24/50/60Hz z 24-bitową informacją o kolorze (16,7 mln różnych barw), czyli sygnału FullHD 1080p, lecz jest również przygotowany do obsługi sygnału HDTV w formatach jakie staną się popularne w niedalekiej przyszłości: 1080p@60Hz z 36-bitową paletą kolorów (68,7 mld różnych barw) oraz 1080p@24Hz z 48-bitową paletą kolorów (281 bln różnych barw). nSplitter Pro obsługuje transmisję następujących cyfrowych formatów fonii: Dolby TrueHD, DTS-HD Master Audio, Dolby Digital Plus, DTS (Super Audio CD), Dolby Digital, DVD-Audio i PCM.
Cechą charakterystyczną nSplitera Pro w trybie DreamEDID jest nieprzerywanie transmisji sygnału HDMI na moment odłączania lub podłączania odbiornika do innego wyjścia HDMI splittera. Daje to możliwość korzystania z nSplittera Pro do celów demonstracyjnych w centrach handlowych, gdzie nSplitterami Pro podłączonymi kaskadowo można sterować dużą liczbę odbiorników, bez obawy, że dołączenie nowego odbiornika spowoduje chwilowe wyłączenie obrazu na pozostałych.
Obwody wejściowe nSplittera Pro są wyposażone w układy odfiltrowujące zakłócenia i regenerujące wejściowy sygnał HDMI, co pozwala na korzystanie z długich (do 20m) kabli pomiędzy źródłem sygnału, a nSplitterem Pro. Obwody wyjściowe nSplittera Pro zawierają szerokopasmowe wzmacniacze sygnału HDMI umożliwiające rozsyłane sygnału kablami HDMI o długości do 20m.
Poza funkcją rozdzielacza sygnału HDMI, nSplittera Pro może służyć jako urządzenie pośredniczące w połączeniu urządzeń mających problemy we współpracy w skutek niezgodności algorytmów negocjacji protokołu HDCP. nSplitter Pro współpracuje z wszystkimi modelami dekoderów satelitarnych oferowanych przez polskie platformy telewizji satelitarnych: telewizja nowej generacji n, platformę Cyfra+ oraz Cyfrowy Polsat, przejmuje na siebie negocjację protokołu HDCP z odbiornikami, na których obraz z tych platform ma być wyświetlany.
INSTALACJA
Wejście splitera oznaczone jako "HDMI input" podłącz kablem HDMI do źródła sygnału HDMI. Źródłem tym może być dowolny tuner satelitarny (np. tuner telewizji "n", Cyfry+ lub Cyfrowego Polsatu), odtwarzacz Blu-Ray, konsola multimedialna (np. Sony Playstation3), kamera, odtwarzacz DVD lub komputer.
Wyjścia oznaczone jako "HDMI output" służą do podłączenia odbiorników sygnału HDMI (telewizorów, projektorów, monitorów, amplitunerów, spliterów, przełączników HDMI). W zależności od tego czy chcesz używać nSplitter Pro 1x2 MK-II QS w trybie DreamEDID, czy QuickSwitch należy:
1. dla trybu DreamEDID załączyć jego zasilanie przed podłączeniem kabli od odbiorników, odczekać co najmniej 5 sekund i nie gasząc zasilania nSplittera podłączyć do nSplittera kable HDMI od tych urządzeń. Funkcja DreamEDID pozostanie aktywna dopóki zasilanie nSplitera nie zostanie odłączone.
2. dla trybu QuickSwitch załączyć jego zasilanie dopiero po podpięciu kabla HDMI od przynajmniej jednego odbiornika.
Aby przełączyć nSplitter z trybu DreamEDID do trybu QuickSwitch wystarczy na moment wyłączyć jego zasilanie. Aby z trybu QuickSwitch przełączyć nSplitter do trybu DreamEDID należy odpiąć kable HDMI od wyjść nSplittera i na moment odłączyć zasilanie, po czym (nie wcześniej niż po 5 sekundach) nie gasząc zasilania z powrotem podłączyć odbiorniki sygnału HDMI.
Uwaga: Niektóre najstarsze odbiorniki satelitarne bazujące na procesorach wizji STi710x moga zawierać procesory z serii, która wskutek błędu w hardwarze niepoprawnie koduje sygnał w trybie HDMI. Objawia się to wyświetlaniem całego ekranu złożonego z przypadkowych pikseli (śniegu). W takim przypadku należy przełączyć dekoder w tryb DVI lub wymienić dekoder u dostawcy na egzemplarz z nowszej serii. W przypadku niektórych dekoderów kablowych i satelitarnych (np. dekoder ITI-5720SX) jeśli do połączenia dekodera z nSplitterem Pro nie używasz kabla iHDMI, to przy pierwszym uruchomieniu nowej konfiguracji należy wykonać pełny restart dekodera - najlepiej poprzez odłączenie dekodera na kilkanaście sekund od sieci zasilającej.
SPECYFIKACJA TECHNICZNA
1 x wejście HDMI zgodne ze specyfikacjami HDMI 1.0 -1.2a, 1.3a - 1.4a, DVI 1.0 2 x wyjście HDMI zgodne ze specyfikacjami HDMI 1.0 -1.2a, 1.3a - 1.4a, DVI 1.0 Obsługa HDCP, zgodne ze specyfikacjami HDCP 1.0 i 1.1 Obsługiwane formaty wizji: [zasłonięte]@59.94/60Hz, [zasłonięte]@59.94/60Hz, 576i@50Hz, 576p@50Hz, [zasłonięte]@23.976/24/50/59.94/60Hz, 1080i@50/59.94/60Hz, [zasłonięte]@23.976/24/50/59.94/60Hz, oraz formaty komputerowe do 1920x1200 formaty 3D HD: Frame Packing do 1080p@24Hz, Side-by-Side, Top-and-Bottom do 1080p@60Hz Obsługiwane formaty fonii: Dolby TrueHD, DTS-HD Master Audio, Dolby Digital Plus, DST (Super AudioCD), Dolby Digital, DVD-Audio i PCM (do 8 kanałów 24-bit@192kHz) Szeroki zakres częstotliwości pracy linii TDMS: 25 - 225MHz Obsługa standardów przestrzeni barw: YCbCr, RGB, x.v.Color Obsługa 36-bitowego Deep Color aż do rozdzielczości 1080p@60Hz, obsługa 48-bitowego Deep Color aż do rozdzielczości 1080p@24Hz Filtrowanie zakłóceń wejściowego sygnału HDMI, regeneracja i wzmocnienie 4 diody LED do sygnalizacji statusu transmisji i zasilania Maksymalny pobór prądu: 0.8A@5V, w komplecie zasilacz 1A@5V Wymiary: 65 x 65 x 23mm Waga netto: 185g Warunki pracy: 0-40C, wilgotność: 10-85%
KOMLET ZAWIERA
nSplitter Pro 1x2 MK-II QS zasilacz karta gwarancyjna instrukcja obsługi
