Oferuję Państwu
skrzynkę antenową KF od 1,5 do 30 MHz idealna dla
Krótkofalowców.

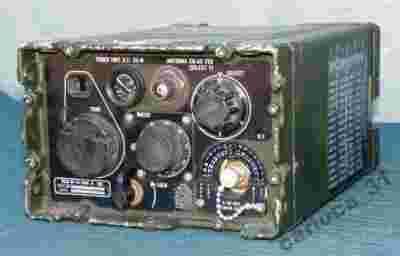

Do sprzedania oferujemy wojskową skrzynkę antenową strojoną ręcznie,
będącą wyposażeniem do radiostacji pokładowej typu RT-321.
Skrzynka pokrywa cały zakres fal krótkich od 1,5 do 30 MHz
(a nawet trochę więcej), więc idealnie nadaje się dla krótkofalowców.
Teoretycznie przeznaczona jest dla mocy 25 W, ale jest to konstrukcja
zrobiona ze znacznym zapasem, jak to jest w wojsku powszechnie
przyjęte.
Przeznaczona jest do pracy z antenami typu:
1) Dipol symetryczny – antenę (fider antenowy) podłącza się do gniazda
C50 na ściance przedniej skrzynki i ustawia się przełącznik SELECT
w pozycję „F”;
2) Antena prętowa 3 – 4 m – podłącza się ją do specjalnego zacisku na
tylnej ściance urządzenia, jak najkrótszym izolowanym kabelkiem;
3) Antena typu Long Wire – podłącza się ją bezpośrednio do specjalnego
zacisku z tyłu obudowy.
Na obudowie skrzynki naklejone są tabele wstępnego strojenia, znacznie
skracające cały proces strojenia. Wystarczy ustawić elementy regulacyjne
zgodnie z tabelą, a potem, po podaniu mocy, skorygować ich położenia.
Dodatkowy (ruchomy) nomogram do szybkiego ustalenia nastaw przy
współpracy z anteną prętową 4 m znajduje się wokoło gniazda
wejściowego BNC50.
Korekcji ustawień dokonuje się według wskazań reflektometru
wbudowanego w radiostację lub innego tego typu przyrządu wpiętego w
kabel w.cz. idący z radiostacji do skrzynki.
Niestety, przyrząd wskazówkowy zamontowany w tej skrzynce nie posiada
własnego układu detekcji mocy padającej/odbitej.
W oryginalnym zestawie, układ ten jest wbudowany we współpracującą
radiostację RT-321.
Radiostacja ta, poprzez kabel koncentryczny w.cz., podaje dopiero
składową stałą, która po odfiltrowaniu w skrzynce steruje miernikiem
wychyłowym na panelu przednim. Ważne jest ze względów
bezpieczeństwa i jakości pracy układu, aby skrzynka była skutecznie
połączona z masą obiektu gdzie jest zamontowana.
Skrzynka jest w pełni hermetyczna, wytrzymuje zanurzenie w wodzie na
głębokość 1 m przez 2 godziny. Stąd polecamy ją szczególnie do pracy z
„terenowego” QTH. Dodatkowym zabezpieczeniem elektroniki przed
wilgocią jest regenerowany pakiet silikażelowy, dostępny bez rozbierania
obudowy.
Elementami wykonawczymi są:
- wariometr walcowy z przewijaną taśmą srebrzoną z bębna
izolowanego na bęben z mosiądzu srebrzonego,
- kondensatory zmienne z izolacją z tworzywa sztucznego,
- przełączana bateria kondensatorów stałych.
Elementy te widać na jednym ze zdjęć wnętrza urządzenia.
Cechą charakterystyczną tej skrzynki jest poprawna praca z bardzo
krótkimi antenami (na przykład pręt 3 m) już na bardzo niskich
częstotliwościach (na przykład pasmo amatorskie 1,8 MHz).
Czy inne znane Wam skrzynki to potrafią?
Oferowane egzemplarze są używane, przed wysyłką sprawdzamy je
jedynie w podstawowym zakresie. Nie mamy specjalistycznego
stanowiska laboratoryjnego do badania ich parametrów w całym
spektrum częstotliwości.
Wymiary: 22x14x28 cm.
Waga: około 8 kg
W ofercie posiadamy także odmianę tej skrzynki, współpracującą z
radiostacją KF o mocy 250W a także preselektory mocy na cały zakres KF
(przestrajane ręcznie).
