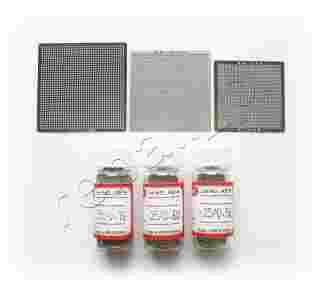

Przedmiotem sprzedaży jest

uniwersalny zestaw do reballingu BGA
w skład którego wchodzą:

3 sita uniwersalne (0.5, 0.6, 0.76mm)
do bezpośredniego grzania
oraz
3 opakowania kulek ołowiowych (0.5, 0.6, 0.76mm)
(każde opakowanie po 25000 kulek ołowiowych PMTC Sn63Pb37)

Jest to zestaw sit o rozmiarach kulek bardzo często spotykanych w układach BGA: 0.5, 0.6, 0.76mm
Wymiary sit są dość duże więc tym bardziej będą miały szerokie zastosowanie.
Przy wykorzystaniu sit uniwersalnych można zregenerować połączenia z podłożem dla większości popularnych układów BGA.

Więcej informacji o użyciu sit i wymianie kulek można znaleźć tutaj:
http://www.youtube.com/watch?v=97nxZwHG5bA
http://www.youtube.com/watch?v=Nf-BspBQ-bk
Jak widać w łatwy sposób można poradzić sobie również z większymi sitami niż układ BGA czy otworami w miejscach gdzie na układzie BGA nie ma padów.

W zestawie znajdują się sita:
-0.50mm raster=0.80mm (36x36mm)
-0.60mm raster=1.00mm (38x38mm)
-0.76mm raster=1.27mm (38x38mm)

Podany wyżej rozmiar to obszar do zakulkowania.

UWAGA:
Maksymalna temperatura dla sit przeznaczonych do bezpośredniego grzania to 280C.
Dla kulek SN63PB37 temperatura rozpływu to ~190C.

Proszę pamiętać o odpowiednim profilu grzania układu BGA i zasypanego kulkami sita.
Najpierw stopniowo rozgrzewamy całość do 100-130C a dopiero później dogrzewamy do rozpływu i połączenia cyny z padami.

Sita wykonane są ze stali bardzo dobrej jakości typu 304.
Każde sito z każdego zestawu jest sprawdzane przed sprzedażą i wysyłką.
Jest to gwarancja satysfakcji dla obu stron.

Dodatkowo w zestawie kulki 0,5mm, 0,6mm, 0,76mm.
Każde opakowanie po 25000 kulek ołowiowych Sn63Pb37. Kulki produkcji PMTC.

Na innych naszych aukcjach uchwyty, ramki, stacje, kulki oraz inne akcesoria przeznaczone do reballingu BGA.
