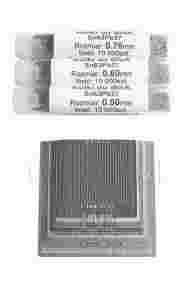

Przedmiotem sprzedaży jest zestaw
12 sit uniwersalnych do reballingu BGA
do bezpośredniego grzania
oraz
3 opakowania kulek BGA PMTC Sn63Pb37
o rozmiarach 0.50, 0.60, 0.76mm
Zestaw 12 uniwersalnych sit pozwala zregenerować połączenia z podłożem dla szerokiej gamy popularnych układów BGA o równomiernym rastrze co szczególnie ważne jest dla serwisów RTV gdzie do występujących w tym obszarze układów BGA wybór dedykowanych sit jest bardzo ubogi.
Więcej informacji o użyciu sit i wymianie kulek można znaleźć tutaj:
http://www.youtube.com/watch?v=97nxZwHG5bA
http://www.youtube.com/watch?v=Nf-BspBQ-bk
Jak widać w łatwy sposób można poradzić sobie również z sitami większymi niż sam układ BGA czy otworami w miejscach gdzie na układzie BGA nie ma padów.
W zestawie znajdują się następujące sita uniwersalne:
01. 0,50mm sito uniwersalne raster=0,80mm rozmiar=33x33mm
02. 0,50mm sito uniwersalne raster=0,80mm rozmiar=36x36mm
03. 0,60mm sito uniwersalne raster=0,90mm rozmiar=35x35mm
04. 0,60mm sito uniwersalne raster=1,00mm rozmiar=23x23mm
05. 0,60mm sito uniwersalne raster=1,00mm rozmiar=28x28mm
06. 0,60mm sito uniwersalne raster=1,00mm rozmiar=31x31mm
07. 0,60mm sito uniwersalne raster=1,00mm rozmiar=38x38mm
08. 0,60mm sito uniwersalne raster=1,00mm rozmiar=42x42mm
09. 0,60mm sito uniwersalne raster=1,10mm rozmiar=28x28mm
10. 0,76mm sito uniwersalne raster=1,27mm rozmiar=28x28mm
11. 0,76mm sito uniwersalne raster=1,27mm rozmiar=32x32mm
12. 0,76mm sito uniwersalne raster=1,27mm rozmiar=38x38mm
Podany wyżej rozmiar to obszar do zakulkowania.
UWAGA:
Maksymalna temp. dla sit przeznaczonych do bezpośredniego grzania to 280C.
Dla kulek SN63PB37 temperatura rozpływu to ~190C.
Proszę pamiętać o odpowiednim profilu grzania układu BGA i zasypanego kulkami sita.
Najpierw stopniowo rozgrzewamy całość do 100-130C a dopiero później dogrzewamy do rozpływu i połączenia cyny z padami.
Sita wykonane są ze stali bardzo dobrej jakości typu 304.
Każde sito z każdego zestawu jest sprawdzane przed sprzedażą i wysyłką.
Jest to gwarancja satysfakcji dla obu stron.
W zestawie również 3 opakowania kulek BGA produkcji PMTC Sn63Pb37 (z dodatkiem ołowiu):
- 0.50mm 10000szt
- 0.60mm 10000szt
- 0.76mm 10000szt
Potrzebujesz do tego zestawu kulki lub inne akcesoria BGA to sprawdź nasze pozostałe aukcje.
Na naszych pozostałych aukcjach dostępne są
inne akcesoria lutownicze i serwisowe
|
