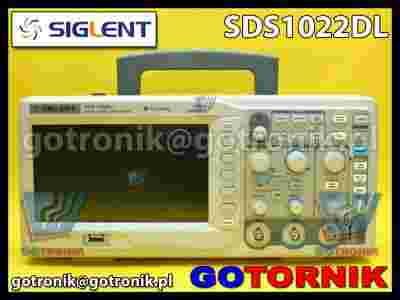

Oscyloskop cyfrowy SIGLENT SDS1022DL
Oscyloskop Siglent SDS1022DL produkowany jest w oparciu o najnowocześniejsze technologie, posiada nowoczesny wygląd, łatwość użytkowania oraz parametry, które zaspokoją potrzeby nawet wymagających użytkowników.
Oscyloskop Siglent SDS1022DL jest lekki, poręczny, oraz intuicyjny w obsłudze, przeznaczony jest dla profesjonalistów jak i hobbystów, posiada szybkie odświeżanie przebiegów, możliwość zapisu na pamięć typu flash oraz współpracy z komputerem.
Parametry SDS1022DL:
- pasmo: 25MHz
- ilość kanałów: 2 kanały + wejście EXT
- próbkowanie realne: 500 MSa/s
- próbkowanie ekwiwalentne: 10 GSa/s
- pamięć: 32kpts
- czułość pionowa od 2mV/div do 10V/div
- rozdzielczość przetwornika AC 8bit
- max napięcie wejściowe 400V
- wyzwalanie: zboczem, impulsem, video, szybkością zbocza, naprzemienne
- źródło wyzwalania: kanał, wejście EXT, EXT/5, linia zasilania
- 10 pamięci przebiegów oraz 20 pamięci ustawień
- funkcje matematyczne: + , - , * , FFT-analiza widma (okna Hanninga, Hamminga, Blackmana, Prostokątne)
- zapis na pamięć typu flash
- bezpośredni druk do zgodnej drukarki za pomocą interfejsu USB
- komunikacja z komputerem poprzez USB
- różne rodzaje kolorystyk ekranu
- podświetlane przyciski
- waga: 2,5 kg
- wymiary : 323mm×157mm×135mm
- ekran LCD 7" 480x234
Zestaw zawiera:
- oscyloskop SDS1022DL
- oprogramowanie na PC
- instrukcję ENG
- kabel USB
- kabel zasilający
- sondy oscyloskopowe
Karta katalogowa oscyloskopów produkcji SIGLENT z serii SDS1000DL :
Parametry techniczne SDS1022DL:
|
Pasmo
|
25MHz
|
|
Kanały
|
2 + 1ext. trig (zewnętrzne wyzwalanie)
|
|
Próbkowanie w czasie rzeczywistym
|
500MSa/s
|
|
Próbkowanie ekwiwalentne
|
50GSa/s
|
|
Pamięć
|
32kpts / kanał
|
|
Czas narastania
|
<14ns
|
|
Impedancja wejściowa
|
1MΩ, 16pF
|
|
Podstawa czasu
|
25ns/div ~ 50s/div
Tryb Roll: 100ms/div ~ 50s/div
|
|
Czułość
|
2mV/div ~ 10V/div (sekwencja 1-2.5-5)
|
|
Rozdzielczość pionowa
|
8 bitów
|
|
Wyświetlacz
|
kolorowy TFT LCD 7”, rozdzielczość 480x234
|
Parametry wspólne serii SDS1000DL:
|
Podział ekranu
|
8 x 18 działek (div)
|
|
Próbkowanie sygnału
|
najwyższe próbkowanie wynosi >1000x /s
|
|
Sprzężenie wejścia
|
DC, AC, GND (ground)
|
|
Maksymalne napięcie wejściowe
|
400Vpp
|
|
Typy wyzwalania
|
Edge (zboczem), Pulse (szer.impulsu), Video, Slope (zboczem), Alternative
|
|
Tryby wyzwalania
|
Auto, Normal, Single (pojedynczy)
|
|
Źródła wyzwalania
|
CH1, CH2, Ext, Ext/5, AC Line
|
|
Zapis / przywołanie
|
Dwie grupy przebiegów referencyjnych, 20 grup przebiegów zarejestrowanych, 20 grup ustawień wewnętrznych funkcji zapis / przywołanie; możliwy zapis / przywołanie z pamięci USB
|
|
Pomiary automatyczne
|
Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Cmean, Mean, Vrms, Crms, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Freq, Period, Rise time, Fall time, +Width, -Width, +Duty, -Duty, BWid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
|
|
Tryby pomiaru kursorami
|
Manualny, automatyczny, śledzenie
|
|
Próbkowanie
|
W czasie rzeczywistym, ekwiwalentne
|
|
Uśrednianie
|
4; 16; 32; 64; 128; 256
|
|
Funkcje matematyczne
|
Suma, różnica, iloczyn, inwersja
|
|
FFT
|
Rodzaj okna: Hanninga, Hamminga, Blackmana, Prostokątne
|
|
Ilość próbek: 1024
|
|
Tryb X-Y
|
Błąd przesunięcia w fazie: ± stopnie
Dla próbkowania: 5kSa/s~500MSa/s (w sekwencji 1-2-5)
|
|
Tryb wyświetlania
|
Główny, okno, okno ZOOM, Roll, X-Y
|
|
Czas wyświetlania menu
|
2s, 5s, 10s, 20s, ciągle
|
|
Język menu
|
angielski, chiński tradycyjny, chiński uproszczony, arabski, francuski, niemiecki, rosyjski, hiszpański, portugalski, japoński, koreański, włoski
|
|
Zasilanie
|
100~240VAC; 45Hz~440Hz; 50VA max
|
|
Wymiary (szer x głęb x wys)
|
323 x 135 x 157 [mm]
|
|
Masa
|
2,5kg
|
|
Interfejsy komunikacyjne
|
-
USB Host – współpraca z pamięciami przenośnymi USB Flash
-
USB Device – zdalne sterowanie funkcjami urządzenia oraz PictBridge (drukowanie)
-
RS232 - zdalne sterowanie funkcjami urządzenia oraz PictBridge (drukowanie)
-
Komparator Pass/Fail
|
|
Wyposażenie
|
Sondy 1:1~10:1 2szt., oprogramowanie EasyScope3.0 na płycie CD, przewód zasilający, kabel USB, instrukcja obsługi
|
