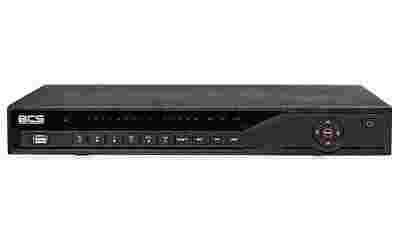

32 kanałowy rejestrator cyfrowy BCS-NVR-32025M

• wydajna współpraca z kamerami 3MP i 5MP
• tryb pracy: pentaplex
• 32 kanałów IP: 1080P (600kl/s), 720P (400kl/s), D1 (800kl/s)
• kompresja wideo: H.264 i MPEG-4 podwójny strumień kodowania
• wyjście wideo: 1x BNC, 1x VGA, 1x HDMI
• archiwizacja: 2x HDD 4TB Sata (max. 8TB), 2x USB
• interfejs sieciowy: 1x RJ45 Ethernet (10/100/1000)
• interfejs: RS485/RS232
• wejścia i wyjścia alarmowe: 8/3
• bitrate: wej: 160MBit, wyj: 160MBit
• wsparcie technologii Onvif 2.0
• obudowa: wolnostojąca (1U)
• dźwięk: z kamer IP +1 dwukierunkowy tor audio

• obsługiwane rozdzielczości:
• D1, 704 x 576
• 720P, 1280 x 720
• 1080P, 1920 x 1080
• 3MP, 2048 x 1561
• 5MP, 2592 x 1944
• współpraca z kamerami sieciowymi producentów: Arecont Vision, AXIS, Bosch, Brickcom, Canon, CP Plus, Dynacolor, Honeywell, Panasonic, Pelco, Samsung, Sanyo, Sony, Videosec, Vivotech
• inteligentne pozycjonowanie 3D z kamerami PTZ BCS
• funkcje sieci: HTTP, TCP/IP, IPv4/IPv6, UPNP, RTSP, UDP, SMTP, NTP, DHCP, DNS, IP Filter, PPPOE, DDNS, FTP, Alarm Server, IP Search
• obsługiwane kamery innych producentów: Arecont Vision, AXIS, Bosch, Brickcom, Canon, CP Plus, Dynacolor, Honeywell, Panasonic, Pelco, Samsung, Sanyo, Sony, Videosec, Vivotech, IPOX HD IP
• pobór prądu: 20W (bez HDD)
• wymiary: 375 x 285 x 45 (1U)
• waga: 2,3kg (bez HDD)
• gwarancja: 24 miesiące

Sieciowy rejestrator...

Rejestrator sieciowy BCS-NVR32025M jest zaawansowanym urządzeniem cyfrowym przeznaczonym do monitoringu wizyjnego opartego o kamery IP. Moc obliczeniowa została oparta na dwurdzeniowych wydajnym procesorze, który zarządzany jest przez niezawodny system Linux. Dzięki zastosowaniu wydajnego procesora i bezawaryjnego systemu operacyjnego rejestrator BCS NVR 32025M staje się wysokiej klasy urządzeniem przeznaczonym do wydajnego monitoringu IP opartego o 32 kamer IP. Rejestrator oprócz obsługi kamer megapikselowych marki BCS, współpracuje również kamerami IP innych producentów takie rozwiązanie jest możliwe dzięki wsparciu technologi ONVIF 2.0. Obraz rejestrowany przez urządzenie może być archiwizowany na dwóch dyskach twardych o łącznej pojemności 8TB (2x 4TB). Rejestracja może być prowadzona w trybie ciągłym, dzięki czemu urządzenie może pracować bez konieczności ingerencji ze strony użytkownika. W przypadku wyczerpania się miejsca na dysku twardym, rejestrator automatycznie usuwa najstarsze nagrania i w ich miejsce dodaje nowe. Rejestrator BCS-NVR-32025-M dostępny w sklepie internetowym NAPAD.PL pozwala na odtwarzanie 16 kanałów jednocześnie.

Rejestrator BCS-NVR32025M posiada bitrate na poziomie 64Mbit przy wejściu. Jest to prędkość przesyłu obrazu z wszystkich kamer podłączonych do rejestratora.

Rys.1 Schemat podłączeń do rejestratora.

Wejścia i wyjścia alarmowe...

Rejestrator BCS-NVR 32025M posiada 8 wejść alarmowych oraz 3 wyjścia. Wejścia alarmowe w rejestratorze BCS-NVR32025M umożliwiają podłączenie zewnętrznych urządzeń, takich jak: czujki ruchu lub kontaktrony. Każde wejście może być skonfigurowane dla styków NO lub NC. Odpowiednio skonfigurowane wejście może służyć do wyzwalania różnego działania pod stronie rejestratora (rozpoczęcie rejestracji, sterowanie PTZ, załączanie wyjść alarmowych, wyświetlania informacji na ekranie).

Rys.2 Wejścia i wyjścia alarmowe.

Intuicyjna nawigacja w menu...

Zastosowanie systemu operacyjnego Linux, zwiększa maksymalnie bezpieczeństwo oraz umożliwiło inżynierom stworzyć zaawansowane menu, które jest bardzo czytelne i przejrzyste, a co za tym idzie intuicyjne w obsłudze. Za pomocą menu użytkownik ma możliwość zmiany tytuły kamery, ustawień czasu, blokady kamer oraz sposobu nagrywania. Dodatkowo w rejestratorze zastosowano funkcję automatycznego wykrywania kamer IP, co bardzo ułatwia i przyśpiesza konfigurację urządzenia, opcja ta również jest dostępna z poziomu menu rejestratora.

Kompresja H.264...

W rejestratorze sieciowym BCS NVR 32025M zastosowano technologię kodowania obrazu H.264, pozwalającą urządzeniu na zapis większej ilości informacji na tej samej pojemności dysku, drastycznie zmniejszając rozmiary plików i zachowania cennej przepustowości sieci oraz miejsce w porównaniu do innych urządzeń wykorzystujących kompresję MPEG-4 nawet o 90%. Przykładowo zdjęcie 1Mb może być znacznie zredukowane i ważyć 10kb po użyciu kodeka H.264.

Rys.3 Porównanie metod kompresji MJPEG, MPEG4 z H.264.

Tryb pentaplex...

Praca rejestratora w trybie pentaplex oznacza wielozadaniową obsługę urządzeń powiązanych (kamer IP) z rejestratorem. Tryb ten oznacza możliwość równoległego i w pełni niezależnego przetwarzania następujących procesów:

• wyświetlanie "na żywo" obrazu w czasie rzeczywistym
• rejestrację
• odtwarzanie
• transmisję w sieci (port Ethernet)
• kopia zapasowa (backup) przez sieć (port Ethernet) lub port USB

Wszystkie wymienione operacje mogą być wykonywane jednocześnie i całkowicie niezależnie od siebie. Przykładowo, kopiowanie danych z rejestratora do komputera zdalnego poprzez sieć LAN / WAN nie ma najmniejszego wpływu na operację zapisu na dyskach twardych rejestratora BCS-NVR32025M, lokalne przeglądanie zapisanego materiału nie spowolni odświeżania obrazu na stanowisku podglądu sieciowego.

Archiwizacja danych...

Obraz rejestrowany przez BCS-NVR32025M może być zapisywany na dyskach twardych instalowanych wewnątrz urządzenia. Archiwizacja nagrań możliwa jest również przez port USB na pendrive lub przenośnym dysku twardym podłączonym przez port USB. Inną formą archiwizacja jest zgranie plików z rejestratora przez sieć na lokalny dysk twardy komputerze.

Nagrania mogą być również automatycznie kopiowane poprzez sieć lokalną czy internet na zdalny komputer z zainstalowanym oprogramowaniem Schedule Backup. Oprogramowanie to umożliwia stworzenie planu kopiowania. Można kopiować fragmenty oraz całe zapisane nagrania z wybranych bądź wszystkich kamer. Należy pamiętać o zapewnieniu odpowiedniej przepustowości łącza pomiędzy rejestratorem a komputerem. Program ma wbudowaną funkcję konwertowania plików do formatu AVI, dzięki tej funkcją można nagrany materiał oglądać na dowolnym odtwarzaczu plików multimedialnych.

Rys.4 Archiwizacja nagrań przy pomocy oprogramowania Schedule Backup.

Oprogramowanie PSS oraz DMSS...

Do rejestratora BCS NVR 32025 M dołączona jest w komplecie aplikacja PSS, która umożliwia monitoring z 100 kamer z różnych rejestratorów oraz kamery IP firmy BCS. Oprócz zdalnego podglądu obrazu i zarządzania rejestratorem poprzez komputer, użytkownicy rejestratorów BCS mają do dyspozycji oprogramowanie DMSS, które umożliwia zarządzanie systemem monitoringu z urządzeń mobilnych. Aplikacja DMSS jest dostępna na platformie Apple iPhone, iPad, Android, BlackBerry, Windows Phone oraz Symbian.

Konfiguracja rejestratorów BCS do pracy w sieci...

Rejestratory serii BCS w łatwy sposób można skonfigurować do pracy w sieci LAN oraz Internet. Poniżej przedstawiamy instrukcję krok po kroku jak wykonać podstawową konfigurację rejestratora aby zobaczyć obraz z kamer poprzez sieć.

Zastosowanie...

Dzięki szerokim, innowacyjnym rozwiązaniom rejestrator BCS-NVR32025M znajduje zastosowanie w różnych obszarach działalności, takich jak bankowość, telekomunikacja, transport, inteligentna ochrona stref mieszkalnych, w przemyśle (fabryki, magazyny, biura) w nadzorze gospodarki wodnej.

Rys.5 Akcesoria do rejestratora dostępne w zestawie.
