Separator MP00800 służy do separacji galwanicznej portu szeregowego RS232 komputera od współpracujących z nim urządzeń, np. sterowników, kas fiskalnych lub innych komputerów. Dodatkowe przeznaczenie separatora to rola repeatera (wzmacniacza), umożliwiającego przedłużenie połączenia RS232 o kolejne 15m (wg. standardu). Separator w żaden sposób nie ingeruje w format przesyłanych danych i umożliwia transmisję danych z prędkością do 116kbps.
Od strony komputera PC separator wyposażony jest w złącze DB9 żeńskie co umożliwia połączenie za pomocą przedłużacza RS232 (połączenie 1:1). Od strony wyjścia w separatorze zastosowano złącze DB9 męskie (identyczne jak wyprowadzenie portu szeregowego w komputerze PC). W urządzeniu separacji galwanicznej podlegają sygnały: RX, TX, CTS, RTS, DSR, DTR, DCD oraz masa sygnałowa GND. Wyprowadzenie RI łącza szeregowego nie jest wykorzystane.
Separator standardowo zasilany jest z dowolnego portu USB komputera z wykorzystaniem kabla USB typu A-B (typowy kabel USB wykorzystywany np. do podłączenia drukarki). Opcjonalnie do zasilania wykorzystać można typowe zasilacze USB (5V/500mA).

Podstawowe właściwości urządzenia:

• Separacja galwaniczna i regeneracja sygnałów: RX, TX, CTS, RTS, DSR, DTR i DCD
• Prędkość transmisji danych do 116kbps
• Przeźroczystość dla wszystkich protokołów transmisyjnych np. MODBUS, PROFIBUS, DNP oraz innych (separator nie ingeruje w format przesyłanych danych)
• Zasilanie: 5V/500mA (z portu USB lub zewnętrznego zasilacza)
• Izolacja galwaniczna w torze sygnałowym na poziomie 2,5kV (RMS, w czasie testu 1 minuty)
• Izolacja galwaniczna toru zasilania na poziomie 1kV (DC)
• Wymiary obudowy (obrys obudowy bez gniazd): 89mm x 55mm x 24mmM
• Materiał obudowy: ABS (TEMPOLIMER STYRENU)

UWAGA: Kable RS232 i USB oraz opcjonalny zasilacz USB należy dokupić osobno (produkty dostępne w naszej ofercie).

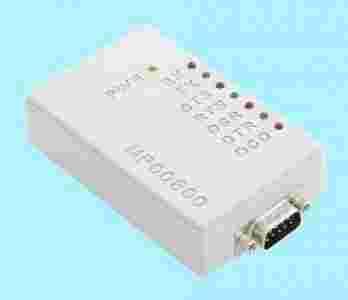

W urządzeniu zastosowano 8 diod LED, wskazujących aktualny status pracy separatora:

PWR - zasilanie urządzenia,
RX - aktywność linii RX,
TX - aktywność linii TX,
CTS - aktywność linii CTS,
RTS - aktywność linii RTS,
DSR - aktywność linii DSR,
DTR - aktywność linii DTR,
DCD - aktywność linii DCD.

Dokumentacja separatora MP00800

Przedłużacze DSUB 9 (połączenie 1:1)

Dostępne długości:

• 2m (kod produktu: K-DB9-MF-2)
• 3m (kod produktu: K-DB9-MF-3)
• 5m (kod produktu: K-DB9-MF-5)
• 10m (kod produktu: K-DB9-MF-10)

Kable wysokiej jakości z zalewanymi końcówkami, kolor biały.

Kable USB (standard 2.0). Złącza: A męskie - B męskie.

Dostępne długości:

• 1,8m (kod produktu: K-USB-1.8)
• 3m (kod produktu: K-USB-3)
• 5m (kod produktu: K-USB-5)

Kable wysokiej jakości z zalewanymi końcówkami, kolor biały.

Zasilacz impulsowy, wtyczkowy, 5,2V/ 1A/ 5,2W, wyjście USB

Kod produktu: MW 3NU10GS
Producent: Minwa Electronics (www.minwa.com.hk)

Uniwersalny zasilacz wtyczkowy z wyjściem w postaci gniazda USB.

• Zgodzony z dyrektywą ROHS
• EuP 2nd stage compliance
• CEC efficiency : Level V
• MEPS : V

• Napięcie wyjściowe: 5,2V DC
• Moc wyjściowa: 5,2W
• Prąd wyjściowy: 1A
• Napięcie wejściowe: 100 - 240V AC
• Częstotliwość napięcia zasilania: 50 - 60Hz
• Bezpieczeństwo / EMC: GS, CE
• Wymiary: 72 x 46 x 33mm
• Opakowanie: blister
• Wyjście: Gniazdo USB typu A, żeńskie
