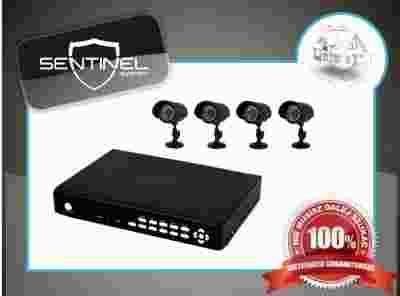

ZESTAW MONITORINGU WIZYJNEGO Sentinel WP-D1004DK-CM
System monitoringu CCTV oparty jest na rejestratorze Sentinel WP-D1004 z dyskiem twardym o pojemności 500 GB, przeznaczony do mieszakń, sklepów, biur, magazynów itp. Rejestrację obrazu wideo zapewniają 4 kamery zintegrowane Sentinel WP-C120, wyposażone w 11 diod LED IR gwarantujące monitoring również w nocy oraz przy słabym oświetleniu.
WIDEOREJESTRATOR CYFROWY
Cyfrowy rejestrator video Sentinel WP-D1004 to urządzenie przeznaczone do nagrywania obrazu z 4 kamer przemysłowych oraz dźwięku z 4 źródeł audio. Jest to wysokiej jakości rejestrator, w bardzo atrakcyjnej cenie, odpowiednio dostosowany pod względem konstrukcyjnym do pracy w niedużych, ale wymagających systemach telewizji dozorowej. Charakteryzuje go niezawodność, funkcjonalność oraz wysoka jakość nagrań wideo.
Niesamowita funkcjonalność
Do zapisu używana jest kompresja video H.264 - najlepszy dostępny standard kompresji. Dzięki implementacji kodeka H.264 rejestrator DVR oferuje bardzo wysoką jakość nagrań przy jednoczesnej redukcji zapotrzebowania na pamięć dysków, w porównaniu z kompresją MPEG-4 nawet o 30%. Wykorzystanie kompresji H.264 pozwala na płynne przekazywanie obrazu poprzez sieć IP, nawet wtedy, gdy korzystamy z łącza sieciowego o stosunkowo niskiej przepustowości.
Praca w trybie heksaplex umożliwia jednoczesne prowadzenie aż sześciu czynności: zapisu, podgląd obrazu na żywo, odtwarzanie, dostęp zdalny, wykonywanie archiwizacji (backup), przekazywanie obrazu do sieci IP. Jest to najbardziej zaawansowana technologia, z jaką można spotkać się na wyposażeniu współczesnych rejestratorów cyfrowych.
Bardzo przydatna jest funkcja odtwarzania poklatkowego tzn. frame by frame, która pozwala na dokładną analizę szczegółów zapisanych obrazów.
Zachwycająca jakość nagrań wideo
Rejestrator cyfrowy Sentinel, wyposażony w 4 kanały BNC, ma możliwość bezpośredniego podłączenia kamer analogowych. Tym sposobem pozwala na płynne wyświetlanie i nagrywanie obrazu z 4 kamer przemysłowych w tym samym czasie. Łączna prędkość zapisu obrazu dla rozdzielczości NTSC CIF to 240 klatek na sekundę.
Zdalne sterowanie
Rejestrator cyfrowy Sentinel wyposażony został w wbudowany interfejs RJ45, dzięki któremu można podłączyć rejestrator do sieci komputerowej i prowadzić zdalny nadzór wideo z dowolnego miejsca. Podgląd obrazu z podłączonych do rejestratora kamer przemysłowych realizowany może być dzięki systemowej przeglądarce internetowej Internet Explorer, specjalnemu oprogramowaniu bądź telefonu komórkowego nowej generacji. Zaletą takiego systemu monitoringu jest fakt, iż udostępnia on nam podgląd minitorowanego obiektu w każdym monecie, bez względu na to, gdzie się znajdujemy. Ponadto dołączone do zestawu są myszka na USB oraz pilot do zdalnego sterowania.
Interfejs użytkownika ma przyjazną grafikę oraz wielojęzyczne menu, w tym język polski.
Niezawodny zapis
System operacyjny urządzenia oparty jest na systemie Linux, gwarantując bardzo wysoką stabilność i bezpieczeństwo. Rejestracja danych audio i wideo na twardym dysku HDD Sata, o pojemności max 1TB (do zestawu dołączony dysk twardy 500 GB), charakteryzuje się dużą prędkością zapisu oraz odczytu danych. Dzięki takiemu systemowi instalacja CCTV pracuje ze zwiększoną jakością. Dodatkowe wyposażenie rejestratora w port USB umożliwia podłączenie zewnętrznego dysku lub pamięci typu PenDrive, co można wykorzystać do tworzenia, łatwo i szybko, kopii zapasowych oraz do przenoszenia nagrań na inne urządzenia. Kopię zapasową danych można również tworzyć wykorzystując sieć komputerową - zgranie plików z rejestratora przez sieć na lokalny dysk twardy w komputerze. Nagrywanie może odbywać się w trybie ciągłym, to znaczy bez konieczności obsługi systemu ze strony użytkownika. W momencie wyczerpania się miejsca na dysku twardym, rejestrator automatycznie uruchamia alarm.
Dane techniczne Rejestratora cyfrowego Sentinel WP-D1004
Tryb zapisu: ciągły zapis, alarmowy, detekcja ruchu
Liczba wejść wideo: 4 (BNC)
Liczba wyjść wideo: 2 (BNC) ; 1 (VGA)
Liczba wejść audio: 4 (RCA)
Liczba wyjść audio: 2 (RCA)
Prędkość zapisu NTSC: 240 kl/s CIF
Prędkość zapisu PAL: 200 kl/s CIF
Kompresja: H.264
Interfejs: RJ45 port (10/100cm)
Interfejs: RS485 - sterowanie kamerami obrotowymi
Sterowanie: PTZ kamerami szybkoobrotowymi protokołem Pelco-P & Pelco-D
Archiwizacja danych: 1 x HDD Sata (max 1TB), 2 x USB 2.0
Wejścia alarmowe: 4
Wyjścia alarmowe: 1
Zdalne sterowanie: pilot, myszka USB
Rozdzielczość (px) NTSC: CIF (352x240) ; HD1 (704x240) ; D1 (704x480)
Rozdzielczość (px) PAL: CIF (352x288) ; HD1 (704x288) ; D1 (704x576)
Rozdzielczość (px) VGA: (800x600) ; (1024x768) ; (1280x1024) ; (1440x900)
Protokoły sieciowe: TCP/IP, DHCP, DNNS, PPPoE
Fukcje sieciowe: obraz przez IE (Internet Explorer) & telefon komórkowy
Zasilanie: DC 12V / 3A
Pobór prądu: 10-15 W
Temperatury pracy: od -10 do +40oC
Wilgotność pracy: 10-90%
Wymiary: 300 x 222 x 49 mm
KAMERY ZINTEGROWANE
Telewizja przemysłowa oferuje swoim użytkownikom szereg nowoczesnych kamer, zaopatrzonych w wiele innowacyjnych funkcji, które ułatwiają obsługę i instalację, zapewniając również wysoką jakość pracy. Kamery zintegrowane cechują się bezawaryjną pracą oraz precyzyjną jakością wykonania. Podstawową i główną funkcją tych kamer jest monitorowanie obiektów, osób i miejsc w nawet najbardziej ekstremalnych warunkach oświetleniowych i atmosferycznych.
Masywna obudowa
Wstrząsoodporna obudowa jest niezwykle odporna na uszkodzenia mechaniczne. Wysoka norma szczelności IP 55 umożliwia pracę wszędzie tam, gdzie panuje wilgoć. Natomiast dodatkowy daszek przy kamerze, zapewnia ochronę przed oślepiającym światłem lub ulewnym deszczem.
Dokładne odwzorowanie obrazu
Kamera Sentinel WP-C120 charakteryzuje się rozdzielczością 380 linii TVL oraz przetwornikiem 1/3" CMOS. Pozwala na dobre odwzorowanie kolorów oraz rozróżnienie szczegółów nagrania, zarówno w trakcie monitoringu jak i w późniejszym odtworzeniu wcześniej nagranego obrazu.
Obiektyw
Wbudowany obiektyw o ogniskowej 6,0 mm sprawdza się w podstawowych systemach telewizji przemysłowej.
Funkcje kamery
AWB (Auto White Balance) - automatyczne dopasowanie balansu bieli. Jest to elektroniczny proces, który pozwala na zachowanie ostrych obrazów, o mocnym, żywym nasyceniu kolorów w pełnej palecie barw.
BLC (Back Light Compensation) - automatyczna kompensacja tylnego światła. Jest to funkcja, która umożliwia uzyskanie prawidłowo naświetlonej (czyli nie prześwietlonej i nie niedoświetlonej) części obrazu poprzez kompensację ekspozycji z uwzględnieniem pewnej wybranej strefy kadru.
Dodatkowe oświetlenie
Kamera wyposażona jest w oświetlacz podczerwieni, w którym zamontowano 11 diod LED IR. System ten zapewnia doświetlenie w ciemności o zasięgu reflektora wynoszącym maksymalnie 10 metrów. Dzięki zastosowaniu w kamerze diod IR LED możliwe jest rejestrowanie obrazu w godzinach nocnych oraz w niesprzyjających warunkach (czułość 0 Lux). Kamera automatycznie uruchamia oświetlacz podczerwieni, gdy zachodzi taka potrzeba. Podczas monitorowania w takich warunkach otrzymujemy obraz monochromatyczny.
Dane techniczne kamer Sentinel WP-C120
Efektywna liczba pikseli: PAL: 500(H) x 582(V); NTSC: 510(H) x 492(V)
Sygnał: PAL/NTSC
Rozdzielczość: 380 linii TV
Obiektyw: 6,0 mm
Czułość: 0 Lux (IR włączone)/ 0,2 Lux (normal)
Migawka elektroniczna: PAL: 1/50 s - 1/100,000 s NTSC: 1/60 s - 1/100,00 s
Automatyczny balans bieli
S/N: 48 dB
Diody LED IR: 11
Zasięg: 10 m
Zasilanie: 12 V, 200 mA
Pobór prądu: < 3 W
Szczelność: IP 55
Waga: 277 g
Wymiary: 81(L) x 56(W) x 50(H)
Kolor: czarny
SKŁAD ZESTAWU
Rejestrator DVR Sentinel WP-D1004
Dysk twardy 500 GB
Zasilacz
Pilot
Myszka USB
Baterie
Instrukcja obsługi
Oprogramowanie
4 Kamery Sentinel WP-C120
Uchwyty i śruby mocujące
Zasilacz
Okablowanie 4 x 18,3 m
