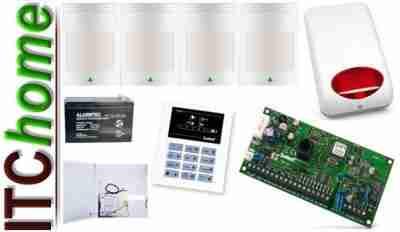

Zestaw alarmowy oparty na centrali Satel CA-5:
- płyta główna Satel CA-5
- 4 x czujka Paradox PRO Plus
- akumulator Alarmtec 12 V 7Ah
- manipulator Satel CA-5 KLED-S
- sygnalizator zewnętrzny Satel SPL-5010
- obudowa Pulsar AWO-000 wraz z transformatorem
- instrukcja,oprogramowanie
Płyta główna Satel CA-5
- 5 wejść:
- wybór konfiguracji: NO, NC, EOL, 2EOL/NO i 2EOL/NC
- wybór typów reakcji
- 3 wyjścia (w tym 2 programowalne)
- port RS-232 (TTL)
- komunikator telefoniczny
- sterowanie systemem:
- manipulator LCD lub LED
- programowanie ustawień centrali:
- lokalnie (manipulator LCD/LED lub komputer podłączony do portu RS-232)
- zdalnie (komputer łączący się za pomocą modemu)
- hasła:
- 1 hasło administratora
- do 5 haseł pozostałych użytkowników
- 1 hasło serwisowe
- możliwość ograniczania zakresu uprawnień dla niektórych haseł
- pamięć zdarzeń (możliwość zapamiętania do 255 zdarzeń)
- monitoring w formacie Contact ID i w kilkunastu innych formatach:
- 2 numery stacji monitorującej
- zaawansowana analiza sygnału centrali telefonicznej:
- rozpoznawanie sygnałów telefonicznych zgodnych z normą TBR 21
- inteligentne ponawianie próby transmisji danych
- programowalny algorytm postępowania centrali
- modem wewnętrzny 300 bps
- automatyczna diagnostyka podstawowych elementów systemu
- zasilacz impulsowy
1 - Przewody zasilania awaryjnego
2 - Gniazdo typu RJ dla połączenia portu RS-232 centrali z portem COM komputera
3 - Kołki JP1 „RESET”
4 - Dioda LED DIALER
ZACISKI PŁYTY:
AC – wejścia zasilania modułu (18 V AC ą 10%)
Z1 do Z5 – linie wejściowe
OUT1 – wyjście sygnalizacyjne (obciążalność wyjścia 1,1 A)
OUT2, OUT3 – wyjścia programowalne centrali (obciążalność wyjść 50 mA)
DATA, CLK – zaciski szyny manipulatora
KPD – wyjście zasilania manipulatora (+12 V)
AUX – wyjście zasilania czujek (+12 V)
COM – masa
Ľ – uziemienie (podłączać tylko do obwodu zabezpieczającego)
TIP, RING – zaciski zewnętrznej linii telefonicznej
T-1, R-1 – zaciski wewnętrznej linii telefonicznej (podłączenie aparatu telefonicznego)
Manipulator Satel CA-5 KLED-S
- diody LED informujące o stanie wejść i systemu
- alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury
- podświetlenie klawiszy
- sygnalizacja dźwiękowa wybranych zdarzeń w systemie
- sygnalizacja utraty łączności z centralą
Akumulator Alarmtec 12 V 7Ah
- akmulator całkowicie bezobsługowy
- wymiary: 94+6 x 151 x 65 mm (wys. x dł x gł.)
- waga: 2,5 kg
4 x Paradox Pro Plus
Pro Plus (476+) jest jedną z najpopularniejszych czujek pasywnej podczerwieni dostępnej na rynku. Posiada bardzo dobre parametry techniczne przy jednoczesnym zachowaniu przystępnej ceny.
- Pole detekcji: 11m x 11m, kąt detekcji 110°
- Podwójny element PIR
- Optyka Fresnela wymienna
- Technologia przetwarzania sygnałów impulsowych
- Automatyczna kompensacja temperatury
- Wysoka odporność na zakłócenia EMI i RFI
- Temperatura pracy: -20°C...+50°C
- Wysokość instalacji: 2,1...2,7m
-Zasilanie: 11 ÷ 16 VDC
- Pobór prądu: 31mA (maksymalny)
Sygnalizator zewnętrzny Satel SPL-5010
- sygnalizacja akustyczna: przetwornik piezoelektryczny
- sygnalizacja optyczna: diody LED
- zabezpieczenie antysabotażowe przed:
- zalaniem pianką montażową (opcjonalnie)
- oderwaniem od podłoża
- otwarciem
- wewnętrzna osłona metalowa (opcjonalnie)
1 – wkręt blokujący pokrywę
2 – otwory mocujące
3 – otwór pomocniczy
4 – czujnik antypiankowy (opcja wyposażenia)
5 – sygnalizator akustyczny
6 – otwór do kabla
7 – „S” element sabotażowy
8 – otwory do odprowadzania wody (nie zatykać)
Obudowa Pulsar AWO-000 wraz z transformatorem
- wymiary - 255x255x80
- waga - 2,1 kg
- miejsce na akumulator - 7 Ah/12V
- transformator - TRP 20 VA
- napięcie zasilania - 230V/AC,50Hz
- napięcie wyjściowe przy obciążeniu - U1=16V/AC U2=18V/AC (-5%,+15%)
- zamykanie - skręcana
- uwagi - posiada dystans od ściany
