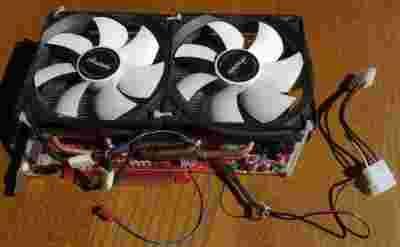

Mam do sprzedania kartę graficzną marki Sapphire model ATI (AMD) Radeon 4850. Karta ma 512MB pamięci DDR3 i korzysta z interfejsu PCI-E 2.0. Do podpinania ekranów służą dwa złącza Dual-Link DVI oraz wyjście S-Video. Poprzez przejściówki wspierane jest kilka innych formatów. Za chłodzenie odpowiada Accelero S1 rev.2. Pierwotnie pracował na nim tylko jeden 12cm wentylator ale po prostu został wykorzystany gdzie indziej. Z racji tego do Radka dołączam dwa 12cm wentylatory Acutake Fan120 Pro PWM. Karta kupiona lata temu, nigdy nie sprawiała problemów. Od ponad 2ch lat leżała jednak nieużywana - pora znaleźć jej lepszego właściciela. Mimo upływu lat karta wciąż jest całkiem wydajna, a już na bank zje na śniadanie wszystkie tanie "nówki kastraty" ze sklepów. Strona producenta (po Ang). Poniżej zdjęcia (da się otworzyć i później powiększyć) i pełniejszy opis karty.

Karta ze względu na zastosowane chłodzenie zajmuje sporo miejsca. Ma 26cm długości licząc od wystającej blaszki śledzia (bez niej nieco ponad 1cm mniej - stosując jeden wentylator albo mniejsze np. 92mm wynik spada o kolejne 1,5cm - tyle wystaje jeden z 12cm wentylatorów poza radiator/PCB). Szerokość to 15,5cm licząc od złącza PCI-E. Karta ma wysokość 6,5cm i zajmuje przez to 3 gniazda/sloty. Przy czym jeśli w 4-tym slocie tuż pod Radkiem znajdzie się inna równie duża karta (np. jakaś duża karta audio) - to może to ograniczyć dostęp powietrza do wentylatorów, chyba że zastosuje się inne typu slim (14/15mm grubości). Nie powinno być jednak problemów z nisko-profilowymi kartami rozszerzeń, czy wręcz minimalistycznymi jak niektóre karty sieciowe/wi-fi. Karta wchodzi mimo rozmiarów do typowej taniej obudowy midi od ModeComa (acz na wysokości GPU nie mogły być zamontowane dyski twarde).

Sekcja zasilania na początku chłodzona była małym "jeżykiem" odciętym od oryginalnego chłodzenia. Jednak przy wolno-obrotowym cichym wentylatorze potrafiła się przegrzewać wyłączając kartę. Dlatego też karta dostała "customowe" chłodzenie sekcji zasilania złożone z poprzycinanych znalezionych w zasobach radiatorów. Na zdjęciach widać dwa małe szare na cewce/mosfetach sekcji pamięci, oraz duży czarny na mosfetach sekcji rdzenia. W głębi ukrywają się jednak dwa większe szare chłodzące cewki tejże sekcji. Wszystkie przyklejone są przy pomocy termo-przewodzącej taśmy klejącej marki Akasa, a najcięższy i najważniejszy radiator na mosfetach sekcji rdzenia jest dodatkowo przykręcony śrubami. Między nim a PCB wciśnięta jest też folia anty-elektrostatyczna - pełniąca rolę izolacji by radiator nie zwarł znajdujących się pod nim elementów.

Na pamięciach znajdują się radiatorki z zestawu Accelero S1, a całość chłodzą dołączone wentylatory. Były one używane raptem kilka miesięcy jako wentylatory wyciągające powietrze w mojej obudowie - ale potem zastąpiły je inne znacznie droższe. Są one mimo to całkiem ciche dając przy tym sensowną przepustowość powietrza, pod warunkiem, że pracują jak zwykłe 3-pinowe wentylatory, których prędkość reguluje się napięciem a nie sygnałem PWM. Tj. jeśli płyta główna/karta graficzna steruje ich prędkością wykorzystując 4-ty kontrolny pin - wentylatory piszczą, lub wydają inne wyraźnie słyszalne dźwięki - związane jest to zapewne z ich tanią konstrukcją i reakcją cewek silnika na pulsujące zasilanie.

Do karty dorzucam wszystko co widać na zdjęciach. Są więc oryginalne pudełka zarówno od karty, chłodzenia jak i wentylatorów. Z wentylatorami są silikonowe oryginalne uszczelki i podkładki mające na celu redukcję wibracji, oraz komplet śrubek (można więc je sprzedać jakby chciało się użyć innych).

Jest śledź i niewykorzystany radiator do sekcji zasilania jednego z obsługiwanych przez Accelero modeli kart graficznych, jak i dwa plastiki zdemontowane by móc zamontować wentylatory. Jest mostek Cross-Fire, przejściówka wyjścia TV na komponentowe, oraz druga mniejsza (żółta) na kompozytowe. Nie zabrakło przejściówki Molex na PCI-E zasilania, oraz DVI na HDMI. Znalazła się nawet naklejka od Accelero :], ta od Sapphire była jednak użyta :/.

Jest też oryginalne chłodzenie - brak w nim jednak wentylatora - połamał się przez lata oraz był dawcą wtyczki/przewodów do zrobienia przejściówki pozwalającej zamontować jeden lub dwa dowolne 4-pinowe wentylatory.

Owa przejściówka ma oplot i pozwala podłączyć dwa 4-pinowe wentylatory PWM. Odczyt prędkości jednego z nich wykonuje karta, a drugi wyprowadzony jest na 3-pinową wtyczkę (niebieski przewodzik na zdjęciach), którą można podłączyć do płyty głównej. Z racji wspomnianego problemu z dołączonymi wentylatorami dorzucam też wprędce zmajstrowaną przejściówkę-złodziejkę. Wpina się ją pomiędzy wtyczkę "głównej" przejściówki a gniazdo na Radeonie (jak na zdjęciu poniżej) - karta graficzna zachowuje pomiar prędkości (tak samo jak płyta główna), ale pin kontroli PWM jest niepodłączony, a piny zasilania wyprowadzone są na "złodziejkę" Molex. Odpowiednio przepinając weń przewody możemy uzyskać 5V (tak jest aktualnie zmontowana i tak zostanie wysłana), 7V (przy 7V z racji sposobu "wytworzenia" tegoż napięcia pomiar prędkości nie działa), lub 12V. Dzięki tej dodatkowej przejściówce można zastosować dowolne wentylatory nawet zwykłe 3-pinowe, acz bez regulacji ich prędkości od temperatury karty (możliwość ulepszenia na życzenie - więcej informacji na końcu aukcji).

Specyfikacja Acutake mówi o minimalnym napięciu 7V, wentylatory jednak bez problemu startują na 5V - mają około 600rpm i są bardzo ciche (Radek zaniża pomiar - najwidoczniej oczekuje innego sygnału tacho niż standardowy w zwykłych wentylatorach). Karta nawet po długim "wygrzewaniu" ledwo przekracza 50 stopni (niepodkręcona, obciążenie OCCT, temperatura w pokoju 28 stopni, test przy dobrze wentylowanej obudowie).

Informacje końcowe:

- Cena startowa/minimalna to 60zł - karta z racji wydajności i chłodzenia/wyposażenia nie jest warta sprzedawania poniżej tej sumy.

- Cena kup-teraz to 120zł - aktualna nawet jeśli z jakiegoś powodu zniknie.

- Nie sprzedaje poza Allegro - tak więc oferty w stylu "kupie za 80 poza Allegro" będą automatycznie ignorowane.

- Płatność poprzez Pay-U lub bezpośredni przelew na konto bankowe (konto w mBanku).

- Odbiór osobisty na terenie Gdyni Wielkiego Kacku (możliwa płatność gotówką przy odbiorze - wymaga wcześniejszego uzgodnienia).

- Wysyłam w kartonie dobrze zapakowane i zabezpieczone.

- Przy dostatecznie wysokiej cenie (90zł) dorzucę także przejściówkę DVI-Dsub (oryginalnie takowej z kartą nie było).

- Bez względu na cenę na prośbę kupującego skonfiguruję "złodziejke" Molex na inne niż 5V napięcie (tj. 7V lub 12V).

- Istnieje też możliwość rezygnacji z części zestawu (np. kartonów czy oryginalnego w sumie bezużytecznego chłodzenia).

- Przy skorzystaniu z kup-teraz, lub po przekroczeniu ceny 110zł na życzenie kupującego mogę dokonać ulepszenia przejściówki "złodziejki".

Zostanie zmieniona w aktywny adapter własnej konstrukcji oparty o układy LM317 i stary poczciwy ULY7741, oraz garstkę elementów biernych. Sygnał PWM z karty będzie filtrowany przez prosty dolnoprzepustowy filtr RC, który zamieni sygnał na poziom napięcia. To napięcie z racji specyfikacji sygnału PWM będzie miało maksymalnie 5V dlatego zostanie wzmocnione przez wzmacniacz operacyjny i finalnie trafi na nogę kontrolną regulatora napięcia LM317, który na wyjściu da owo napięcie powiększone o wewnętrzne referencyjne 1,25V. Od góry ograniczy je spadek napięcia na LM317 - do poziomu około 10V. Od dołu ograniczeniem będzie minimalny poziom sygnału PWM oraz wzmocnienie ULY7741.

Tak skonstruowany adapter pozwoli zachować regulację prędkość od temperatury karty, wraz z pomiarem tejże prędkości przy korzystaniu z 3-pinowych zwykłych wentylatorów, ale pozwoli także regulować w ten sposób dołączane Acutaki by nie wydawały z siebie wspomnianych dziwnych odgłosów (gdy pracują sterowane bezpośrednio sygnałem PWM). Aczkolwiek należy pamiętać, że przy maksymalnym poziomie PWM wentylatory dostaną maksymalnie 10V zamiast jak normalnie 12V. innymi słowy spadnie ich maksymalna prędkość/wydajność (co Radkowi nawet przy bardzo wolnych wentylatorach nie zrobi raczej różnicy - skoro utrzymuje niską temperaturę pod obciążeniem na stałej niskiej prędkości wentylatorów).

Życzę owocnego licytowania.
