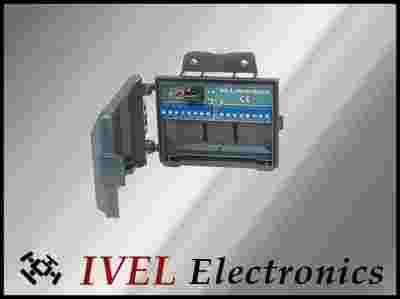

Rozgałeźnik zasilania 8 krotny LZ-1
Łączówka zasilania LZ-1 jest elementem biernym, pomagającym w uporządkowanym rozgałęzieniu zasilania z jednego zasilacza większej mocy.
Urządzenie idealnie nadaje się do połączenia zasilacza z wtykiem 2.1/5.5mm z przewodami YAP75, zasilającymi kamery. Kabel do telewizji przemysłowej YAP75-0,59/3,7+2x0,5 posiada 2 żyły po 0,5mm2. Rezystancja teoretyczna to 3,4Ω/100m. Producent przewodu podaje 5,5Ω/100m. Zasilając kamerę napięciem 12V kablem YAP75 i zakładając spadek napięcia do 11V zasilanie można przesłać na odległości podane w tabelce.
|
Max. Prąd
|
Długość dla R=3,4Ω/100m
|
Długość dla R=5,5Ω/100m
|
|
150mA kamera
|
98 metrów
|
60 metrów
|
|
650mA kamera + termostat
|
22 metry
|
14 metrów
|
Są to więc maksymalne odległości, jakimi możemy zasilać kamery na 12V, przy użyciu kabla YAP-75-0,59/3,7+2x0,5.
Obudowa umożliwia zamontowanie jej za pomocą wkrętów lub opaski zaciskowej do masztu lub ściany (opaska, wkręty nie wchodzą w skład zestawu).
Dla wiekszej ilości odbiorników niz 8 , mozna łączyć odbiorniki równolegle na tym samym zacisku.
|
Ilość wyjść zasilania:
|
8 (2 listwy zaciskowe)
|
|
Ilość wejść zasilania:
|
1 Gniazdo 5.5/2.1
|
|
Maksymalne napięcie zasilania:
|
0-24V (typowo 12V) DC
|
|
Maksymalny prąd zasilania:
|
2.5 A
|
|
Temp. pracy / wilgotność wzgl.:
|
-50..+55 C / <95%
|
|
Wymiary (szer.xwys.xgł.) / waga:
|
116x90x36 mm / 86g
|
W skład zestawu wchodzi:
- rozgałeźnik zasilania 8-krotny LZ-1
- karta gwarancyjna - 12 miesięcy gwarancji
- FV lub paragon fiskalny
PRODUKT JEST FABRYCZNIE NOWY
