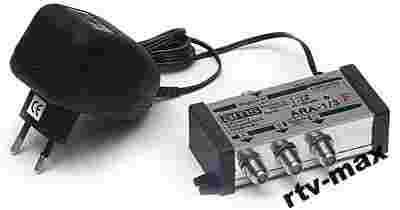

Widok rozgałęźnika.

Widok rozgałęźnika z góry

Rozgałęźnik może być wykorzystywany w sieciach kablowych lub instalacjach zbiorczych. Jest on zalecany do stosowania w sytuacjach, kiedy pasywny rozgałęźnik powoduje, iż poziom sygnału jest za niski. Urządzenie posiada trzy wyjścia.

Rozgałęźnik ARA-1/3F jest zasilany z zewnętrznego zasilacza stabilizowanego. Nie jest on przeznaczony do pracy w otwartej przestrzeni. Nie może być montowany w warunkach dużej wilgotności oraz w pobliżu grzejników i innych źródeł ciepła. Wymagane jest zapewnienie wentylacji. Ze względu na możliwość uszkodzenia, nie należy podłączać zasilania dopóki wszystkie połączenia nie są wykonane poprawnie.

Nazwa	Rozgałęźnik aktywny ARA-1/3F
Kod	B1214
Wejścia	1
Wyjścia	3
Zakres częstotliwości [pasmo]	1-69
[MHz]	40-862
Wzmocnienie [dB]	Wy A i B: 5 (40 MHz) – 8 (862 MHz) Wy C: 8 (40 MHz) – 12 (862 MHz)
Współczynnik szumów [dB]	< 2 dB
Maksymalny poziom wyjściowy [dBuV]	Wy A i B: 85 Wy C: 82
Wymiary [mm]	90x40x25
