Rozdzielnia TV SAT dla 8 odbiorców

Multiswitch z aktywną TV naziemną Hirschmann CKR 5x8 (Triax TMS 5x8 P)

Klasa A

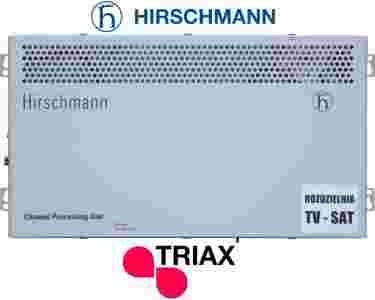

Rozdzielnia z wbudowanym multiswitchem Hirschmann CKR 5x8 , gniazdem zasilającym i kablem sieciowym

W rozdzielni jest miejsce na zamontowanie dodatkowych urządzeń np. wzmacniacza antenowego czy tez zasilacza z separatorem (jeśli zastosowana antena DVB-T ma wbudowany wzmacniacz).

Jest też miejsce (pod multiswitchem) na montaż switcha sieciowego LAN (max. wymiary 200x180x30 mm).

Wzmacniaczy w instalacji multiswitchowej lepiej unikać (przy przesadzonym wzmocnieniu mogą zakłócić odbiór DVB-T i SAT), ale jeśli w twojej lokalizacji są niezbędne to można je kupić na innych naszych aukcjach. Dostępne są też zasilacze z separatorem do anten z wbudowanym wzmacniaczem.

Metalowa skrzynka zapewnia doskonałe pasywne chłodzenie zamontowanych wewnątrz podzespołów (otwory wentylacyjne w górnej, dolnej i czołowej części obudowy) - ma to podstawowe znaczenie dla żywotności urządzeń.

Multiswitch CKR 5x8 to ścisły odpowiednik switcha TMS 5x8 P Triax, wzbogacony o możliwość współpracy z konwerterem Quad.

Urządzenia pod nazwą Hirschmann są przeznaczone na dość wymagające ;-) rynki Niemcy / Austria.

Multiswitch CKR 5x8 8-wyjściowy - centralny element instalacji RTV/SAT umożliwiającej odbiór :

• Programów satelitarnych z jednego satelity np. Hot Bird czy Astra
• Programów telewizji naziemnej DVB-T
• Programów radiowych FM
• Cyfrowych programów radiowych T-DAB+ (po uruchomienu usługi)


Podstawowe zalety:

• Bezawaryjny zasilacz z transformatorem sieciowym ( zasilacz to newralgiczny element współczesnej elektroniki, tu producent zastosował prostą konstrukcję która powinna wytrzymać dłużej niż okres gwarancji - nie jest to oczywiste w dzisiejszych czasach choć być powinno).

• Wbudowany wzmacniacz sygnału TV naziemnej DVB-T (w większości przypadków stosowanie dodatkowego wzmacniacza nie jest konieczne).

• Wysoki poziom sygnału wyjściowego SAT i TV naziemnej DVB-T (bardzo ważne jeśli w instalacji są długie kable lub starsze kable gorszej jakości).

• Równomierna charakterystyka w całym paśmie SAT i TV DVB-T.

• Możliwość współpracy zarówno z konwerterem Quatro jak i Quad.

• Gwarancja 24 miesiące.

Multiswitche pochodzą z wyprzedaży magazynowych, artykuły orginalne każdy dokładnie sprawdzony przed wysyłką.

Producent dbający o szczegóły, przykładem jest oznaczenie wejść kolorami odpowiadającymi oznaczeniom na odpowiednich wyjściach konwerterów Quatro Triax/Hirschmann i innych dostępnych na naszych aukcjach.

Prosta rzecz a jak ułatwia montaż :-)

Przykładowa instalacja SAT/DVBT/FM

Wiele dekoderów od nadawców płatnych kanałów TV umożliwia oglądanie jednego i równocześnie niezależne nagrywanie innego programu (PVR), do takich tunerów musisz doprowadzić po dwa kable i użyć podwójnych gniazdek końcowych.

Multiswitch CKR 5x8 może obsłużyć do czterech takich dekoderów.

Jeśli w tej chwili nie potrzebujesz 8 niezależnych gniazdek TV/SAT ale chcesz mieć możliwość rozbudowy w przyszłości swojej instalacji domowej, możesz niewykorzystane wyjścia pozostawić niepodłączone lub (jeśli urządzenie ma zachować wymogi Klasy A) zakończyć terminatorami, (terminatory są zalecane przez czołowych producentów sprzętu TV SAT jak Triax/Hirschmann czy Kathrein ze względu na normy ochrony przed wnikaniem zakłóceń elektromagnetycznych).

Terminatory - rezystory końcowe można kupić na naszej aukcji. Terminator 75 Ohm

Przykład instalacji

Pozostałe elementy instalacji takie jak :

• Konwerter Quattro

• Zwrotnice antenowe oraz wzmacniacze programowane
• Wzmacniacz TV naziemnej DVBT
• Kable antenowe KOKA 110 HD, KOKA 125 HD Klasy A+ i A++ charakteryzujące się małym tłumieniem i dużą skutecznością ekranowania 110dB i 125 dB

• Gniazdko pojedyncze końcowe
• Gniazdko podwójne końcowe
• Antena UHF

• Antena VHF
• Tuner satelitarny

można kupić na innych naszych aukcjach i zaoszczędzić na kosztach wysyłki.

Na innych aukcjach znajdziesz duży wybór Multiswitchy do odbioru --> 1/2/3/4 satelitów oraz inne podzespoły grupy producenckiej Triax - Hirschmann.

Parametry techniczne

Zakres częstotliwości SAT :[zasłonięte]950-21 MHz

Zakres częstotliwości TER* : 47-862 MHz

Wzmocnienie SAT ([zasłonięte]950-21 MHz) : -5 dB +/- 2 dB

Wzmocnienie TER* (47-862 MHz) : 3 dB +/- 2 dB

Separacja SAT do TER* : 28 dB

Separacja TER* do SAT : 25 dB

Separacja między polaryzacjami H/V : 28 dB

Separacja Out-Out SAT : 35 dB

Separacja Out-Out TER* : 28 dB

Tłumienie odbiciowe wejść SAT (Return loss) : 12 dB

Tłumienie odbiciowe wyjść SAT (Return loss) : 7 dB

Tłumienie odbiciowe wejść TER* (Return loss): 11 dB

Tłumienie odbiciowe wyjść TER* (Return loss): 7 dB

Maksymalny poziom wyjściowy SAT : 101 dBuV

Maksymalny poziom wyjściowy TER* : 85 dBuV

Impedancja wejść/wyjść : 75 Ohm

Przełączanie polaryzacji/pasma : 13V/18V 13V/22kHz-18V/22kHz

Zasilanie z sieci: 230V AC 50Hz

Max prąd LNB : 600 mA

Temperatura pracy : 0...+55 oC

Wymiary multiswitcha: 103 x 71 x 359 mm

Wymiary obudowy rozdzielni : 255 x 100 x 445 mm

TER* Sygnał z nadajników naziemnych DVB-T, FM, T-DAB+
