PRZEDMIOTEM AUKCJI JEST

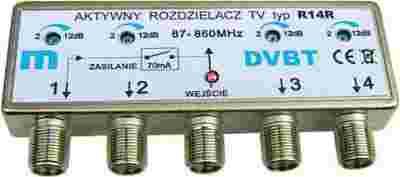

ROZDZIELACZ TV NAZIEMNEJ ZE WZMACNIACZEM

typ R14R

HDTV - DVBT

Jest to wysokiej klasy rozdzielacz, dedykowany do stosowania w instalacjach z odbiornikami HDTV. Rozdzielacz został zaprojektowany szczególnie pod kątem pracy z sygnałami DVBT (naziemnej TV cyfrowej) - wysoka separacja pomiędzy wyjściami!

Oczywiście poprawnie działa z sygnałami analogowymi.

Rozdzielacz służy do dystrybucji sygnału tv naziemnej i sygnału radiowego w paśmie 87-860MHz zarówno w prostych jak i bardziej złożonych instalacjach na kilkanaście gniazd. Umożliwia podział sygnału na4 separowane (bardzo ważne !)od siebie tory o regulowanym wzmocnieniu 2-12dB w każdym torze. Taka konstrukcja uniemożliwia przenikanie zakłóceń pomiędzy poszczególnymi torami. Linia podłączona np. do 1 wyjścia nie ma wpływu na pozostałe wyjścia i podłączone do nich odbiorniki (tak się dzieje w prostych spliterach).

Rodzaje możliwych do wykonania instalacji:

• prosta instalacja na 3, 4 gniazda,

• instalacja o różnych długościach kabli w poszczególnych torach,

• instalacja z podziałem sygnału na dodatkowych spliterach,

• instalacja z dodatkowymi gniazdami przelotowymi, itd.

Do wejścia rozdzielacza należy doprowadzić sygnał z anten RTV zawierający sygnały żądanych stacji o wyrównanych poziomachnie wyższych niż 85dBuV.

Do zasilania rozdzielacza należy użyć zasilacza 12V/100mA (może to być typowy zasilacz do anteny 100mA/12V). Możliwe jest zdalne zasilanie po kablu koncentrycznym podłączonym do wyjścia nr 1. Rozdzielacze umożliwiają również zasilanie przedwzmacniaczy poprzez układ AUTO SWITCH (rozpoznaje on automatycznie, czy w antenie zainstalowany jest przedwzmacniacz). Przy stosowaniu R14R i przedwzmacniacza należy zastosować mocniejszy zasilacz np. 120mA/12V (jest to zależne od prądu pobieranego przez przedwzmacniacz).

Poniżej (przykład nr.20)złożonej instalacji doodbiorutvnaziemnej wykonanej przy użyciu aktywnego rozgałęźnikaR14R.Separacja każdego wyjściairegulacja poziomunakażdym wyjściu pozwalanabudowę sieci niesymetrycznej:gniazda przelotowe,splitery½ i ¼,różne długości kabli.Zdalne zasilanie rozgałęźnikaiprzedwzmacniaczaantenowego AL20 zrealizowano przy użyciu zasilacza 12V/120mA podłączonego dogniazda R-TV-SAT(wyjścieSAT) .

PARAMETRY
