Cztery Wieloformatowe Kanały z Najwyższą Jakością Obrazu HD.

Łatwe sterowanie i szeroki wybór funkcji dla zwykłych jak i zaawansowanych użytkowników.

• 4 Wejścia (HDMI /RGB/Component )
• 3 Wyjścia (HDMI /RGB/Component /Composite+HDMI /RGB/Component + HDMI)
• 4:4:4/10-bit Przetwarzanie Wewnętrzne (*4:2:2/8-bit Przetwarzanie Wyjściowe)
• 1 M/E (PinP)+DSK
• Wbudowane synchronizatory ramek i skalery wszystkich wejść
• LEDowe sygnalizatory sygnału wejściowego
• Pełne wsparcie dla HDCP
• Wyjście dla monitora podglądowego (ekran podzielony na cztery dla wejść, PST, PGM, lub DSK)
• Audio embedding
• Audio delay dla osiągnięcia perfekcyjnej synchronizacji czasowej między dźwiękiem a obrazem

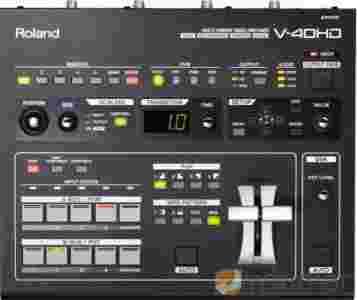

Wieloformatowy przełącznik z czterema wejściami i trzema wyjściami.

V-40HD wyposażony jest w cztery systemy wejściowe (Input 1 - 4 ). Każdy z tych systemów posiada trzy typu złączy --- HDMI, RGB/Component, oraz Composite --- pozwalając na podłączenie w sumie dwunastu urządzeń video. Na wyjściu, V-40HD posiada trzy systemy: Output 1 ( HDMI/RGB/Component/Composite), Output 2 (HDMI/RGB/Component) , oraz Preview (HDMI).

Najwyższa Jakość Obrazu 1080p

Wspiera sygnały video 1080p - o dwukrotnie wyższej szybkości niż konwencjonalne HD i używa wewnętrznego przetwarzania sygnałów 4:4:4/10 - bit. Zachowuje całą plastykę obrazu o wysokim realizmie, a także wszystkie szczegóły obrazu z kamer i z komputera.
*Przetwarzanie obrazu na wyjściu jest 4:2:2/8- bit.

Prawdziwy tryb HDCP. Przełączanie i komponowanie w pełni HDCP-zakodowanych sygnałów wyjściowych.

V-40HD posiada tryb HDCP pozwalający wprowadzać i przełączać komercyjne treści video z urządzeń takich jak odtwarzacze Blu-ray lub konsole gier używające technologii zarządzającej zabezpieczeniem cyfrowym HDCP. Pozwala to na produkcję video z nieograniczoną swobodą --- dla przykładu, komponując video podane z dysku Blu-ray lub tabletu komputera z tłem z kamery pracującej na żywo. Wyjście na wyświetlacz może być podłączone poprzez kabel HDMI.
*Komercyjne zastosowanie treści wymaga zgody właściciela praw do tych treści.
*W trybie HDCP, tylko wyjścia DVI-D/HDMI mogą być używane. Użycie wyjść Component i Composite nie jest możliwe.
*Wyświetlacz lub projektor podłączony do wyjścia DVI-D/HDMI musi wspierać HDCP.

Funkcja Audio embedding umożliwiająca dodanie analogowego dźwięku w synchronizacji z obrazem wychodzącym przez HDMI

V-40HD pozwala wprowadzać muzykę podkładową, narrację lub inne analogowe źródła dźwięku, dla zmiksowania i synchronizacji obrazu z dźwiękiem, a rezultat wypuszczany jest wyjściem HDMI.

WEJŚCIE

- SKALOWANIE
Zoom oraz Regulacja.
V-40HD posiada skalery, które umożliwiają dostosowanie ustawień niezależnie dla każdego źródła. Dzięki nim, źródła o różnych wymiarach można dostosować do każdej wielkości.

- INPUT Wybieranie
Wybierz z dostępnych dla każdego wejścia złącz HDMI, RGB/Komponent oraz Composite.
Za jednym dotknięciem możesz mieć dostęp do każdego z trzech źródeł obrazu video podłączonych do tych złącz.

- INPUT Złącza 1 - 4
Wspierają trzy formaty na każde wejście.
[HDMI] Do WUXGA, 1080p
[RGB/Component] Do WUXGA, 1080p
[Composite] 480i lub 576i
HDMI wspiera sygnał embedded audio.

- AUDIO INPUT
Miksuj analogowe audio do HDMI video.
V-40HD wyposażony jest w wejścia dla analogowego sprzętu audio. Umożliwia to dodanie dźwięku do video jakie wychodzi z wyjścia HDMI.

OUTPUT

- Wybór OUTPUT
Trzy typy formatów wyjściowych do wyboru.
Wybierz SD, HD lub RGB poprzez naciśnięcie przycisku.

- Wybór PVW (Preview)
Wybierz widok wyświetlany na monitorze podglądowym.
Wybierz podział ekranu na cztery, PST, PGM lub DSK.
*Rozdzielczość i dowierzanie monitora wyjściowego ustawione jest na stałą wartość 1920 x 1080/60 Hz (progressive).
*Użyj monitora HDMI, który wspiera HDCP i sygnały 60p.
*Kiedy wybrany jest INPUT (podział na cztery), źródła wyświetlane są w zredukowanej szybkości klatek.

- Złącza Wyjściowe
Podłącz monitory, projektory lub sprzęt nagrywający.
[HDMI] Do WUXGA, 1080p
[RGB/Component] Do WUXGA, 1080p
[Composite] 480i lub 576i
*W trybie HDCP żaden sygnał video nie jest wypuszczany z wyjść RGB/Component oraz composite.

EFEKTY

- DSK ( Downstream Keyer)
Wkomponuj logotypy i text do obrazy wyjściowego.
Możesz nałożyć logo i text na komponowany i przełączany obraz video.
Wyświetlanie tekstów i logo możliwe jest przy równoczesnym realizowaniu przejść między scenami.

- P in P
Dwa obrazy mogą być połączone w jeden obraz video.
Można wybrać dowolną z czterech pozycji dla wstawienia obrazu: lewy górny, lewy dolny, prawy górny, prawy dolny. Można też dowolnie dostosować rozmiar wstawianego obrazu.

- WIPE PATTERN
Łatwy wybór efektów przejścia video.

- VIDEO FADER
Przełącz źródła z prędkością, którą chcesz.
Używanie fadera (T-bar ) pozwala ręcznie zadbać o szybkość zmiany przejść scen, fade-in , fade-out.

FUNKCJE

- MEMORY
Zapis ustawień panelowych.
Można zapisać ustawienia wewnętrzne do pamięci V-40HD. Każdy z pięciu banków pamięci pozwala na zapis 5 ustawień, czyli w sumie jest 25 konfiguracji.

- INTERFEJS KONTROLNY

Kontroluj V-40HD dowolnym urządzeniem MIDI.
Cyfrowy mixer audio Roland jak np. M-200i V-Mixer można połączyć z V-40HD dla zastosowań, gdzie wymagane jest podążanie zmian audio za zmianami video.
Podłącz inny V-40HD dla zwiększenia ilości wejść.

Zastosuj RS-232C dla zintegrowanej kontroli zdalnej.
Można podłączyć komputer, panel ścienny lub inne urządzenie sterujące do kontrolowania przejść, efektów i innych operacji w V-40HD.

PORT USB
Dla zabezpieczenia pamięci wewnętrznej.
Można podłączyć pamięć USB flash i zapisać na nią zawartość pamięci wewnętrznej.

Schemat IN/OUT

Schemat Blokowy

Specyfikacja

Przetwarzanie Video

Sampling rate

4:4:4 (Y/Pb/Pr), 10 bitów *Przetwarzanie sygnału wyjściowego 4:2:2/8-bit.

Przetwarzanie Audio

24 bits/48 kHz, 2ch

Formaty Wejściowe

HDMI video

480/59.94i, 576/50i, 480/59.94p, 576/50p, 720/59.94p, 720/50p, 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p
640 x 480/60 Hz, 800 x 600/60 Hz, 1024 x 768/60 Hz, 1280 x 768/60 Hz, 1280 x 1024/60 Hz, 1366 x 768/60 Hz, 1400 x 1050/60 Hz, 1600 x 1200/60 Hz, 1920 x 1080/60 Hz, 1920 x 1200/60 Hz
* Szybkość klatek video musi pasować ustawień w jednostce.
* Zgodność z VESA DMT Version 1.0 Revision 11.
* 1920 x 1200/60Hz: Reduced blanking

HDMI audio

Linear PCM, 24 bits/48 kHz, 2ch

RGB/ Component

480/59.94i, 576/50i, 480/59.94p, 576/50p, 720/59.94p, 720/50p, 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p
640 x 480/60 Hz, 800 x 600/60 Hz, 1024 x 768/60 Hz, 1280 x 768/60 Hz, 1280 x 1024/60 Hz, 1366 x 768/60 Hz, 1400 x 1050/60 Hz, 1600 x 1200/60 Hz, 1920 x 1080/60 Hz, 1920 x 1200/60 Hz
* Szybkość klatek video musi pasować ustawień w jednostce.

* Conforms to VESA DMT Version 1.0 Revision 11.
* 1920 x 1200/60Hz : Reduced blanking

Composite

NTSC, PAL

Formaty Wyjściowe

HDMI video

480/59.94i, 576/50i, 480/59.94p, 576/50p, 720/59.94p, 720/50p, 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p
640 x 480/60 Hz, 800 x 600/60 Hz, 1024 x 768/60 Hz, 1280 x 768/60 Hz, 1280 x 1024/60 Hz, 1366 x 768/60 Hz, 1400 x 1050/60 Hz, 1600 x 1200/60 Hz, 1920 x 1200/60 Hz
* Odświeżanie wyjściowe rozdzielczości 640 x 480 -- 1400 x 1050 wynosi 75 Hz gdy jednostka ma ustawioną prędkość klatek 50 Hz.
* Zgodność z VESA DMT Version 1.0 Revision 11.
* 1920 x 1200/60Hz: Reduced blanking

HDMI audio

Linear PCM, 24 bits/48 kHz, 2ch

RGB/ Component

480/59.94p, 576/50p, 720/59.94p, 720/50p, 1080/59.94p, 1080/50p
640 x 480/60 Hz, 800 x 600/60 Hz, 1024 x 768/60 Hz, 1280 x 768/60 Hz, 1280 x 1024/60 Hz, 1366 x 768/60 Hz, 1400 x 1050/60 Hz, 1600 x 1200/60 Hz, 1920 x 1200/60 Hz
* Odświeżanie wyjściowe rozdzielczości 640 x 480 -- 1400 x 1050 wynosi 75 Hz gdy jednostka ma ustawioną prędkość klatek 50 Hz.

* Zgodność z VESA DMT Version 1.0 Revision 11.
* 1920 x 1200/60Hz: Reduced blanking

Composite

NTSC, PAL

Preview (HDMI)

Video: 1920 x 1080/60 Hz (stała) *Kiedy wybrany jest tryb INPUT, źródła wyświetlane są w zredukowanej szybkości odświerzania.
Audio: Linear PCM, 24 bits/48 kHz, 2ch

Wejścia

Video/Audio

HDMI: Type A (19 pinów) x 4 ( INPUT 1--4)
RGB/Component: HD DB-15 typ x 4 ( INPUT 1--4)
Composite: BNC typ x 4 (INPUT 1--4)

Audio

1/4-cala TRS phone ( balanced/unbalanced) x 1 para ( AUDIO INPUT)

Wyjścia

Video/Audio

HDMI: Type A (19 pinów) x 2 (OUTPUT 1/2)
RGB/Component: HD DB-15 x 2 (OUTPUT 1/2)
Composite: BNC x 1 (OUTPUT 1)

Preview

HDMI: Typ A (19 pinów) x 1

Inne złącza

Tally

HD DB-15 x 1
(max input: 12 V/200 mA, Typ Otwarty kolektor)

MIDI

5 pinów DIN x 2 ( IN, OUT/THRU)

RS-232C

9 pinów D-sub x 1

USB

Typ A x 1 ( host, dla pamięci USB )

Poziom sygnału/Impedancja

RGB/ Component

Poziom sygnału: 0.7Vp-p( H,V:5VTTL)
Impedancja: 75 omów

Composite

Poziom sygnału: 1.0 Vp-p ( luminancja),
0.286 Vp-p (chroma(NTSC) ),
0.3 Vp-p (chroma(PAL))
Impedancja 75 omów

Analog audio

Nominalny poziom wejściowy: +4 dBu
Maksymalny poziom wejściowy: +22 dBu
Impedancja: 15 k omów

Efekty Video

Przejście (Transition)

Mix, Cut, Wipe ( 9 przebiegów )

Komponowanie

Picture in Picture,
DSK(Luminance Key, Chroma Key)

Inne

Output Fade

Efekty Audio

Delay

0.0-12.0 ramek

Inne

Wyświetlacz

7 segmentów, 3 znaki LED

Zasilanie

DC 12 V (Zasilacz AC)

Pobór Prądu

2.6A

Akcesoria

Zasilacz AC (4 piny złącze XLR ),
Kabel Sieciowy,
RCA-BNC przejściówka x 4,
Owner's manual

Rozmiar i Waga

317 mm x 266 mm x 108 mm; 3.4 kg.
