ROHDE SCHWARZ SSB WZMACNIACZ MOCY 1,5-30MHz 100W

26-12-2014, 7:33
Aukcja w czasie sprawdzania była zakończona.

Cena kup teraz: 145 zł

Użytkownik DW_RADIO

numer aukcji: 4891435842

Miejscowość Piastów

Wyświetleń: 120

Koniec: 26-12-2014, 7:28

Dodatkowe informacje:
Stan: Nowy

Szablon - DW

DW_RADIO
[O firmie] [Nasze aukcje] [Nasze komentarze] [Dodaj do ulubionych]
KONTAKT E-mail: [zasłonięte]@dw-electronics.com Telefon: 22 [zasłonięte] 60 Kom: 515 [zasłonięte] 400 Biuro czynne od poniedziałku do piątku w godzinach 8.00 - 16.00. ul. Dworcowa 64 05-820 Piastów PŁATNOŚĆ Dane do wpłaty: Bank ING: 61 1050 [zasłonięte] 1[zasłonięte]9240023 [zasłonięte] 357797 DW Electronics ul. Dworcowa 64 05-820 Piastów W tytule przelewu koniecznie proszę podać nick z allegro i numery aukcji. Na życzenie wystawiamy faktury VAT. WYSYŁKA Zgodnie z umową zawartą z Pocztą Polską, paczki są odbierane z naszego biura i wysyłane dwa razy w tygodniu (we wtorki i piątki rano). Przesyłki kurierskie nadajemy w ciągu trzech dni roboczych od daty zaksięgowania wpłaty na koncie. Nie ponosimy odpowiedzialności za sposób działania firmy dostarczającej paczki. Koszt przesyłki podany na aukcji dotyczy domyślnie 1 szt. przedmiotu. W razie potrzeby prosimy o kontakt w celu ustalenia kosztu przesyłki zbiorczej. Nie wysyłamy paczek za POBRANIEM!

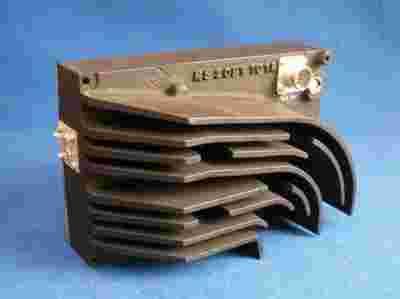

	Oferuję Państwu krótkofalowy, liniowy wzmacniacz mocy, niemieckiej firmy ROHDE & SCHWARZ. Wzmacniacz wykorzystywany był w radiostacji krótkofalowej SSB. Wzmacniacz przeznaczony był do pracy w nadajnikach pracujących w zakresie 1,5-30MHz. Nominalna moc wzmacniacza wynosiła 70W, jednak bez problemu uzyskuje się z niego 100W na wyjściu po drobnych przeróbkach w układzie sterującym. Cały podzespół znajduje się we frezowanym, aluminiowym bloku, który jest równocześnie radiatorem. W bloku tym znajduje się również część wejściowego układu ALC. Wzmacniacz w stopniu końcowym wykorzystuje dwa tranzystory BLX14. Nominalne napięcie zasilania wzmacniacza wynosi 26V. Układ sterujący stopnia końcowego wykonany jest na tranzystorze 2N3375 o na tranzystorze N433 (podobny do 2N3632). Wzmacniacz posiada impedancję wyjściową i wejściową wynoszącą 50Ω. Na radiatorze wzmacniacza zamontowane są czujniki temperatury, zabezpieczające wzmacniacz przed przegrzaniem. Jeden z czujników termicznych włącza automatyczny tłumik 10dB w wypadku przekroczenia temperatury znamionowej wzmacniacza. Na wejściu wzmacniacza znajduje się również tłumik o płynnej regulacji wzmocnienia sterowany napięciem 0-24V. W miejscu montażu tranzystorów BLX14 na płytce jest bardzo dużo miejsca i można by pokusić się o zamontowanie we wzmacniaczu tranzystorów o wyższej mocy wyjściowej. Cały układ wzmacniacza wykonany jest bardzo przejrzyście i stanowi świetną bazę do wszelkiego rodzaju eksperymentów. UWAGA: Kupujący otrzymuję schemat ideowy urządzenia. Waga ok. 2,1 kg Polecam i zapraszam do odwiedzenia naszych pozostałych aukcji. Przed licytacją proszę zapoznać się ze stroną „O mnie”.
