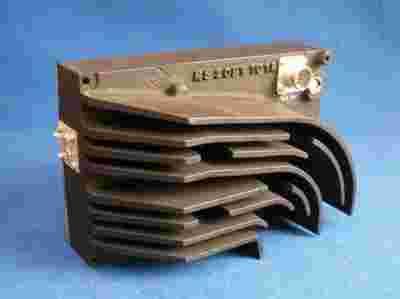

	Oferuję Państwu krótkofalowy, liniowy wzmacniacz mocy, niemieckiej firmy ROHDE & SCHWARZ. Wzmacniacz wykorzystywany był w radiostacji krótkofalowej SSB. Wzmacniacz przeznaczony był do pracy w nadajnikach pracujących w zakresie 1,5-30MHz. Nominalna moc wzmacniacza wynosiła 70W, jednak bez problemu uzyskuje się z niego 100W na wyjściu po drobnych przeróbkach w układzie sterującym. Cały podzespół znajduje się we frezowanym, aluminiowym bloku, który jest równocześnie radiatorem. W bloku tym znajduje się również część wejściowego układu ALC. Wzmacniacz w stopniu końcowym wykorzystuje dwa tranzystory BLX14. Nominalne napięcie zasilania wzmacniacza wynosi 26V. Układ sterujący stopnia końcowego wykonany jest na tranzystorze 2N3375 o na tranzystorze N433 (podobny do 2N3632). Wzmacniacz posiada impedancję wyjściową i wejściową wynoszącą 50Ω. Na radiatorze wzmacniacza zamontowane są czujniki temperatury, zabezpieczające wzmacniacz przed przegrzaniem. Jeden z czujników termicznych włącza automatyczny tłumik 10dB w wypadku przekroczenia temperatury znamionowej wzmacniacza. Na wejściu wzmacniacza znajduje się również tłumik o płynnej regulacji wzmocnienia sterowany napięciem 0-24V. W miejscu montażu tranzystorów BLX14 na płytce jest bardzo dużo miejsca i można by pokusić się o zamontowanie we wzmacniaczu tranzystorów o wyższej mocy wyjściowej. Cały układ wzmacniacza wykonany jest bardzo przejrzyście i stanowi świetną bazę do wszelkiego rodzaju eksperymentów. UWAGA: Kupujący otrzymuję schemat ideowy urządzenia. Waga ok. 2,1 kg Polecam i zapraszam do odwiedzenia naszych pozostałych aukcji. Przed licytacją proszę zapoznać się ze stroną „O mnie”.
