(części są rewelacyjnej jakości, drukowane na ulepszonej drukarce i najnowszym oprogramowaniu
SLIC3R)
Jest to zestaw do złożenia opensource'owej drukarki RepRap. Drukarka układa na specjalnym stole warstwy płynnego plastiku o grubości np 0.4/0.3mm (w zależności od ustawień) za pomocą głowicy grzejnej. Podgrzanie jest możliwe dzięki użyciu drutu oporowego lub rezystora mocy, który jest przymocowany do głowicy. Ta z kolei jest poruszana silnikami krokowymi ponad obszarem roboczym, a dodatkowy silnik przesuwa plastik do komory topiącej. Większość informacji jest dostępna na >> stronie projektu <<
Uwaga : wiele istotnych wskazówek oraz instrukcje montażu drukarki po Polsku można znaleźć na stronie http://www.designfutures.pl/
Większość elementów poza silnikami krokowymi można tak naprawdę wykonać samemu (z pomocą odpowiednich urządzeń) lub kupić na internecie. Instrukcje budowy głowicy drukującej są tutaj
Do części dodaję także ekstruder plastiku w wersji Wade'a (a właściwie jego ulepszoną, łatwiej dostępną odmianę zaprojektowaną przez Grega Frosta)
Całkowity koszt drukarki RepRap w wersji Prusa to ok 300-400 euro (lub mniej - zależy od kreatywności w wyszukiwaniu części). Do jej złożenia potrzebne są :
- plastikowe części
- elektronika (dostępna na Allegro lub Ebay - polecam Sanguinololu lub RAMPS). Inne dostępne typy elektroniki są tutaj .
- 5 silników krokowych NEMA17 lub podobnych (koszt ok 250-300zł)
- śruby oraz pręty stalowe - gwintowane 6 x 1m oraz niegwintowane (ok 1m)
- dwa elastyczne paski transmisyjne - do osi X i Y (Synchroflex 5mm lub podobne - można je kupić na internecie, info na żądanie)
- zasilacz ATX
- aluminiowy obszar roboczy (5x220x220mm), z przywierconymi rezystorami mocy do jego podgrzania do 70-100 stopni (podgrzewanie jest opcjonalne). Można też użyć drutu oporowego.
- inne mniejsze elementy
Wariant Prusa został zaprojektowany w 2010 roku przez czeskiego inżyniera Josefa Prusę, i staje się w tej chwili jednym z najbardziej popularnych modeli (nazywany 'Fordem T' tanich drukarek 3D). Jest bardzo podobny do klasycznego modelu Mendel , ale używa o wiele mniej części i jest prostszy w konstrukcji - a przez to również tańszy. Główne różnice :
- brak paska transmisyjnego do obracania dwóch pionowych prętów gwintowanych osi Z - zamiast tego pręty są obracane dwoma silnikami krokowymi umieszczonymi na górze maszyny.
- całkowity brak łożysk tocznych - zamiast tego elementy poruszają się wzdłuż gładkich prętów na specjalnych tulejach lub łożyskach liniowych (ta wersja jest do nich przystosowana)
Bardzo obszerne informacje o budowie drukarki (zdjęcia, video, opisy poszczególnych kroków i listy części) można znaleźć tutaj :
http://www.reprap.org/wiki/Prusa
tutoriale video:
http://www.reprap.org/wiki/Prusa_Mendel_Assembly
wizualne instrukcje krok-po-kroku:
http://garyhodgson.com/reprap/prusa-mendel-visual-instructions/
Części zostały wydrukowane na mojej ulepszonej drukarce Prusa Mendel (na oprogramowaniu Sprinter), pliki zostały przygotowane za pomocą programu SLIC3R i wydrukowane za pomocą Pronterface. Grubość warstwy to 0.4mm w przypadku dużych części oraz 0.3 mm w przypadku małych i bardziej skomplikowanych (trybiki itp).
Jakość jest naprawdę rewelacyjna! (co widać na zdjęciach poniżej)
Video pokazujące drukowanie podobnych części na mojej drukarce (generowane Skeinforgem) :
http://www.youtube.com/watch?v=xi0ybKoPMLI

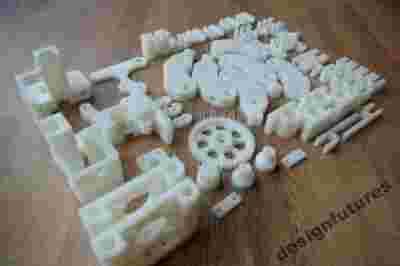

Zdjęcia najnowszych części :
