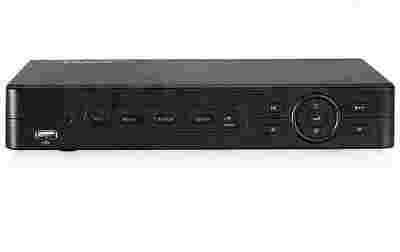

4 kanałowy rejestrator cyfrowy 960H PX DVR2304EA

• technologia 960H
• tryb pracy: pentaplex
• liczba wejść wideo: 4x BNC
• liczba wyjść wideo: 1x CVBS/SPOT, 1x VGA, 1x HDMI
• liczba wejść/wyjść audio: 2/1 (RCA)
• prędkość zapisu:
• główny strumień: 100kl/s (960H/WD1/D1/HD1/CIF)
• 2-gi strumień: 32kl/s (CIF)
• kompresja: H.264
• "odtwarzanie wszystkich kanałów jednocześnie"
• archiwizacja: 1x HDD Sata III (max. 4TB), 2x USB, LAN

• zdalne sterowanie: myszka
• interfejs RS485 - sterowanie kamerami obrotowymi
• interfejs LAN: 1x RJ45 (10/100Mbit)
• dwukierunkowy tor audio
• obudowa: wolnostojąca
• funkcja Picture in Picture,
• technologia S.M.A.R.T.

• menu w języku polskim
• rozdzielczość: 1920 x 1080, 1280 x 1024, 1024 x 768, 800 x 600
• rozdzielczość nagrywania:

• 960 x 576 - 960H/WD1
• 704 x 576 - D1
• 352 x 288 - CIF
• sterowanie kamerami szybkoobrotowymi PTZ: Pelco-P, Pelco-D, Lilin, Minking, Neon, Star, Vido, Dscp, Visca, Samsung, RM110, HY, N-control
• obsługiwane protokoły sieciowe: HTTP, TCP/IP, IPv4, IPv6, UPNP, SMTP, NTP, DHCP, DNS, IP Filter, PPPoE, DDNS, FTP
• wyzwalanie nagrania po wykryciu zagrożenia w strefie detekcji
• tryb zapisu: ręczny, ciągły zapis, detekcji ruchu, alarmowy
• pogląd obrazu przez sieć: przeglądarka IE, Mozilla Firefox, Chrome, urządzenia mobilne z systemami: iOS, Android, Windows Phone

• ilość użytkowników zdalnych: 18
• warunki pracy: 0 ~ +50ºC, 10% ~ 90% (wilgotność)
• wymiary: 255 x 210 x 45mm (szerokość x głębokość x wysokość)
• zasilanie: 12V DC
• pobór prądu: 4W (bez HDD)
• gwarancja: 24 miesiące

Nowoczesny rejestrator...

Rejestrator cyfrowy PX-DVR2304EA jest zaawansowanym rozwiązaniem zaprojektowanym do realizacji nagrań z systemów monitoringu CCTV opartych o 4 kamery obsługujące rozdzielczość 960H. Urządzenie sygnowane logiem marki IPOX wchodzi w skład serii zaawansowanych rejestratorów cyfrowych umożliwiających nieprzerwaną realizację obrazu z ochranianych miejsc i obiektów. Każdy z dostępnych 4 kanałów umożliwia rejestrację obrazu z prędkością 25 klatek na sekundę. W przypadku archiwizacji nagrań audio w PX DVR 2304EA możliwe jest to tylko i wyłącznie z dwóch pierwszych kanałów.

Rys.1 Zastosowane funkcje i opcje w rejestratorze.

Wykorzystanie wielozadaniowego trybu pracy Pentaplex w rejestratorze PXDVR2304EA umożliwia przeprowadzenie niezależnie wielu procesów w tym samym czasie. Zarządzanie urządzeniem odbywa się za pomocą funkcjonalnego i rozbudowanego menu, które umożliwia w pełni wykorzystanie potencjału system zabezpieczeń opartego o rozwiązania marki IPOX. Dodatkowym, przydatnym rozwiązaniem przeznaczonym do zarządzania rejestratorem jest oprogramowanie na PC oraz aplikacje na urządzenia mobilne.

Technologia 960H...

960H jest to technologia pozwalająca na zarejestrowanie większej ilości detali w porównaniu z dotychczas dostępnymi rozdzielczościami analogowymi. Biorąc pod uwagę zestawienie rozdzielczości 960H i D1, pierwsza z nich umożliwia wyszczególnienie nawet o 30% więcej detali znajdujących się w obserwowanej scenie w porównaniu z drugą. Najbardziej widoczne różnice, można zaobserwować na tle rejestrowanego obrazu. W rozdzielczości D1 widoczne są niewyraźne kontury, natomiast technologia 960H pozwala na wyraźne dostrzeżenie różnic między pierwszym, a drugim planem.

Rys.2 Porównanie rozdzielczości 960H z D1.

Funkcjonalne menu...

Za zarządzenie i konfigurację rejestratora odpowiedzialne jest menu urządzenia, które zostało oparte na niezawodnym i pionierskim systemie operacyjnymi jakim jest Linux. Wykorzystanie tego rozwiązania pozwoliło na stworzenie funkcjonalnego menu, za pomocą którego instalator jak i użytkownik końcowy jest stanie bez przeszkód ukształtować system monitoring do własnych potrzeb.

Rys.3 Menu rejestratora.

Menu lokalne rejestratora pozwala na ustawienie: uprawnień użytkownika oraz przypisanie liczby użytkowników mających możliwość zdalnego logowania się do urządzenia, harmonogramu nagrywania dla każdego z kanałów z osobna, wybranie protokołu do sterowania kamerami obrotowymi oraz zdefiniować jego parametry, ustawienie stref detekcji oraz masek prywatności i wiele innych przydatnych rozwiązań ułatwiających zarządzanie rejestratorem jak i całym system monitoringu.

Funkcja PiP...

Rejestrator 960H PX-DVR2304EA przeznaczony do monitoringu w systemach telewizji przemysłowej został wyposażony w przydatną funkcję PIP, która ułatwia prowadzenie wydajnej obserwacji w centrum monitoringu. Opcja Picture in Picture, czyli obraz w obrazie pozwala użytkownikowi oglądać w pełnym rozmiarze to co jest rejestrowane przez jedną z kamer systemu, a małym okienku to co jest obserwowane przez inną kamerę.

Rys.4 Praktyczne wykorzystanie funkcji PiP.

Funkcja S.M.A.R.T.

Zastosowanie funkcji S.M.A.R.T. w rejestratorze PX-DVR2304EA marki IPOX umożliwia monitorowanie oraz powiadamianie użytkownika o występujących błędach w działaniu dysku twardego. Zaimplementowanie tej funkcji ma na celu zwiększenie bezpieczeństwa składowanych nagrań. Dzięki Self-Monitoring, Analysis and Reporting Technology dysk twardy potrafi ocenić swój stan i jeśli awaria jest wysoce prawdopodobna zaalarmować system operacyjny i użytkownika rejestratora.

Rys.5 System monitoringu i diagnostyki dysku twardego w rejestratorze.

Kompresja H.264...

Nowoczesny rejestrator PX DVR 2304 EA do monitoringu analogowego to wydajne urządzenie wykorzystujące w procesie przetwarzania nagrań zaawansowany algorytm kompresji danych H.264. Przy pomocy wysokowydajnej metody kompresji materiału wideo możliwe jest kompleksowe gromadzenie oraz szybkie przesyłanie rejestrowanych nagrań z monitoringu z zachowaniem wyjściowej jakości obrazu i płynności animacji. Kompresja h264 gwarantuje zapis dużej ilości danych przy minimalnym zapotrzebowaniu na przestrzeń dyskową.

Rys.6 Porównanie metod kompresji wideo.

Zaawansowane funkcjonalności...

4 kanałowy rejestrator PX-2304EA do monitoringu 24h na dobę jest urządzeniem, które gwarantuje nieprzerwane rejestrowanie obrazu z kamer przemysłowych ale daje również możliwość dostosowanie urządzenia do indywidualnego zapotrzebowana miejsca w którym będzie instalowane.

PX 2304EA umożliwia administratorowi systemu zabezpieczeń wykreowanie profesjonalnego stanowiska do zarządzania monitoringiem przy wykorzystaniu właściwości inteligentnego systemu detekcji ruchu oraz zaawansowanego mechanizmu stref prywatności. Rozwiązanie, które umożliwia wykrywania ruchu, to funkcja pozwalająca rejestratorowi na uaktywnienie procesu rejestracji obrazu w momencie detekcji poruszających się obiektów. Dzięki tej funkcji możliwe jest inteligentne monitorowanie chronionego obszaru i archiwizowanie kluczowego materiału wideo.

Rys.7 Detekcja pozwala na inteligentny monitoring ochranianych obiektów.

Rozszerzeniem mechanizmu detekcji jest system umiejętnego maskowania obrazu przy pomocy dokładnych stref prywatności. Niejednorodne środowisko obserwacji wymaga zastosowania zaawansowanych funkcji gwarantujących przechwytywanie nagrań z priorytetowych obszarów dla monitoringu. Swobodne kształtowanie stref prywatności z powodzeniem zamaskuje wskazane przez użytkownika fragmenty obrazu i uskuteczni system obserwacji.

Rys.8 Maski prywatności zabezpieczają skuteczność obserwacji.

Archiwizacja danych...

Rejestrowane nagrania z monitoringu w czasie rzeczywisty, są na bieżąco zapisywane na dysku twardym zlokalizowanym wewnątrz rejestratora. Archiwizacja nagrań możliwa jest również z wykorzystaniem portu USB pozwalającego na podłączenie pojemnych zewnętrznych dysków twardych oraz miniaturowych pamięci przenośnych typu pendrive. Dodatkową formą archiwizacji nagrań jest transfer plików z rejestratora przez sieć na lokalny dysk twardy w komputerze. Nie zależnie od preferowanej formy archiwizacji nagrań, rejestrator wideo PX 2304 EA gwarantuje nieprzerwane gromadzenie danych zarówno z zachowanie szybkości transmisji, jak i optymalnego poziomu zabezpieczeń komunikacji. Nieustanny zapis materiału z monitoringu zapewni skuteczność prowadzonej obserwacji przez 24 godziny na dobę.

Oprogramowanie NVMS 1000 i aplikacje mobilne...

Komfort pracy z rejestratorem PX-2304EA zapewnia inteligentne oprogramowanie zarządzające NVMS 1000, umożliwiające stworzenie sieci monitoringu złożonej nie tylko z niezawodnych kamer przemysłowych IPOX, ale również z całej gamy współpracujących urządzeń innych producentów. Czytelny interfejs użytkownika zapewnia swobodę kontroli nad wykorzystywanymi urządzeniami i gwarantuje komfort obsługi wizyjnych systemów zabezpieczeń. Dzięki właściwościom aplikacji Network Video Management Software realne staje się stworzenie wydajnej struktury monitoringu gwarantującej natychmiastowy dostęp i kompleksowe zarządzanie zainstalowanymi kamerami przemysłowymi.

Rys.9 Przejrzysty interfejs zarządzający.

Z myślą o kompleksowej dystrybucji rejestrowanych nagrań z monitoringu rejestratory cyfrowe marki IPOX zostały wyposażone w obsługę dodatkowego strumienia danych (2-gi strumień) pozwalającego na szybsze dostarczenie sygnału z kamer do szerokiej gamy urządzeń mobilnych. Możliwość zdalnego podglądu kamer na ekranach telefonów komórkowych i tabletów z systemem operacyjnym Android, iOS, Windows Phone, zapewni nie tylko możliwość natychmiastowej reakcji na ewentualne zdarzenia, ale zwiększy również bezpieczeństwo użytkowników systemu zabezpieczeń. Dzięki technologii bezprzewodowego dostępu do kamer realne staje się prowadzenie monitoringu bez konieczności fizycznej obecności osób w ochranianym obiekcie.

Rys.10 Zdalny pogląd z kamer na urządzeniach mobilnych.

Szerokie zastosowanie...

Wyposażenie rejestratora w zaawansowany system Pentaplex zapewnia kompleksową obsługę kamer i wydajne przetwarzanie rejestrowanego materiału z monitoringu. Dostępność funkcji wykrywania ruchu oraz inteligentnego maskowania obrazu gwarantuje umiejętne dostosowanie funkcjonalności urządzenia do indywidualnych potrzeb użytkownika. Wbudowany w rejestratorze port Ethernet zapewnia zdalny dostęp do kamer przez sieć Internet z poziomu komputer osobistego oraz urządzeń mobilnych. Szereg zastosowanych technologii oraz możliwość niezawodnej pracy przez 24h na dobę gwarantuje, że rejestrator cyfrowy 960H PX-DVR2304EA będzie stanowić fundament profesjonalnego centrum zarządzającego systemem telewizji przemysłowej.

Rys.11 Panel tylny rejestratora.

Specyfikacja techniczna:

Rys.12 Akcesoria dostępne w zestawie.
