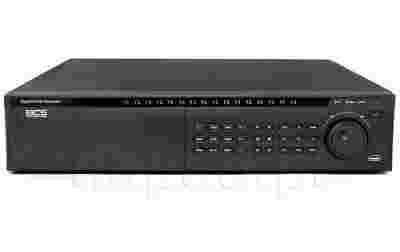

32 kanałowy rejestrator cyfrowy BCS-DVR3208Q

• tryb pracy: pentaplex
• liczba wejść wideo: 32 (BNC)
• liczba wyjść wideo: 1 (BNC) + 1 x VGA+ 1 x HDMI + 1 x SPOT
• liczba wejść/wyjść audio: 16/1 (BNC)
• prędkość zapisu:
• główny strumień: 800kl/s (D1/CIF/QCIF)
• exktra strumień: 800kl/s (CIF/QCIF)
• odtwarzanie maksymalnie 16 kanałów jednocześnie
• kompresja: H.264
• archiwizacja:
• 8x HDD Sata III 3TB lub 6x HDD Sata III 3 TB + nagrywarka DVD (opcja)

• dyski zewnętrzne E-SATA, 4x USB, LAN

• zdalne sterowanie: pilot, myszka
• interfejs RS232 - możliwość podłączenia pulpitu
• interfejs RS485 - sterowanie kamerami obrotowymi
• cyfrowe wyjście wideo HDMI
• wejścia i wyjścia alarmowe
• interfejs sieciowy: Ethernet (10/100/1000M)
• obudowa: RACK 2U (uchwyty w zestawie)
• producent: BCS

• promocja: PenDrive 8GB za 1zł!

• menu w języku polskim
• rozdzielczość obrazu:
• D1/4CIF(704×576/704×480)
• CIF(352×288/352×240)
• QCIF(176×144/176×120)
• rozdzielczość wyświetlania:
• 1920×1080, 1280×1024, 1280×720, 1024×768, 800×600
• podział obrazu: 1/4/36
• pokrętło Shuttle Jog
• sterowanie PTZ kamerami szybkoobrotowymi protokołem Pelco D lub innym
• możliwość podłączenia klawiatury BCS KBDB sterującej rejestratorem i kamerami szybkoobrotowymi
• tryb zapisu: manualny, ciągły zapis, alarmowy, detekcja ruchu
• kompresja audio: G.711
• 16 wejść alarmowych typu NO/NC i 6 wyjść przekaźnikowych
• obsługa pamięci typu "PenDrive" (złącze USB)
• podgląd przez sieć: przeglądarka IE, klient multi-DVR, MSS & CMS
• wymiary: 440 x 460 x 89mm
• gwarancja: 24 miesiące

Bardziej nowoczesny...

Rejestrator cyfrowy 3208Q z funkcją LAN jest doskonałym, nowoczesnym urządzeniem cyfrowym do monitoringu wizyjnego. Rejestrator 3208Q pozwala na cyfrowy zapis obrazów z 32 kamer oraz 16 sygnałów audio. System obsługuje jednocześnie port analogowy i port VGA oraz wyjście HDMI. Dane mogą być zapisywane na dysku twardym instalowanym wewnątrz urządzenia. Rejestracja może być prowadzona w trybie ciągłym, dzięki czemu urządzenie może pracować bez konieczności obsługi ze strony użytkownika. W przypadku wyczerpania się miejsca na dysku twardym rejestrator automatycznie usuwa najstarsze nagrania i w ich miejsce dodaje nowe.

Nowe menu...

W rejestratorach zastosowano system operacyjny Linux, aby zapewnić maksymalne bezpieczeństwo. Innym ciekawym rozwiązaniem, jakie zastosowali inżynierowie jest nowe menu, które zostało przyjęte przez użytkowników z entuzjazmem, ponieważ jest bardzo czytelne i przejrzyste, a co za tym idzie bardzo intuicyjne.

Rys.1 Menu główne rejestratora.

Kompresja wideo H.264 i audio G.711...

Rejestrator 3208Q posiada nowoczesny system kompresji plików wideo H.264 (najlepsza dla rejestratorów - dzięki temu rejestrator jest w stanie zapisać więcej informacji na tej samej pojemności dysku, bez utraty jakości obrazu, co inne urządzenie wykorzystujące kompresję MPEG-4) oraz audio G.711, co łączy wysoką jakość technologii i wąski strumień transmisji. Unikalna funkcja odtwarzania poklatkowego ("frame by frame") pozwala na dokładną analizę szczegółów zapisanych obrazów.

Rys.2 Pokazuje różnicę kompresji zapisu w rejestratorach.

Tryb pentaplex...

Realna wielofunkcyjność (tryb pentaplex) pozwala jednocześnie prowadzić podgląd w czasie rzeczywistym, zapis, odtwarzanie z gwarancją synchronizacji audio i wideo. Urządzenie zarazem zapewnia pełną funkcję transmisji danych w sieci.

Archiwizacja plików...

Dane mogą być zapisywane na dysku twardym instalowanym wewnątrz urządzenia. Archiwizacja nagrań możliwa jest również przez port USB zarówno na pen-drive, jak i na przenośny dysk twardy (podłączany do portu USB). Inną formą archiwizacji jest możliwość zainstalowania nagrywarki CD/DVD-RW (opcja). Możliwe jest także zgranie plików z rejestratora przez sieć na lokalny dysk twardy w komputerze.

Rys.3 Przykładowa archiwizacja nagrań za pomocą pamięci typu "PenDrive"

Nagrania mogą być również automatycznie kopiowane poprzez sieć lokalną czy internet na zdalny komputer PC z zainstalowanym oprogramowaniem Schedule Backup . Oprogramowanie to umożliwia stworzene planu kopiowania. Można kopiować fragmenty oraz całe zapisane nagrania z wybranych bądź wszystkich kamer. Należy pamiętać o zapewnieniu odpowiedniej przepustowości łącza pomiędzy rejestratorem i komputerem. Program ma wbudowaną funkcję konwertowania plików do formatu AVI, wykorzystując tą funkcję możemy oglądać nagrany materiał w dowolnym odtwarzaczu plików multimedialnych.

Rys.3a Archiwizacja nagrań przy pomocy programu Schedule Backup.

Do Pobrania: Aplikacja Schedule Backup

Rys.4 Przykładowa archiwizacja nagrań za pomocą nagrywarki CD/DVD-RW (opcja).

Bezpieczeństwo i solidność...

Rejestratory zaprojektowano tak, aby osiągnąć wysokie bezpieczeństwo i solidność. Dzięki temu zapewniono możliwość pracy w sieci lokalnej LAN, a jednocześnie, także dzięki profesjonalnemu programowi nadzoru (PSS – Professional Surveillance Software - program dołączony do zestawu), możliwe jest zdalne prowadzenie monitoringu z dużych odległości przez rozległą sieć zewnętrzną, np. Internet.

Szerokie, innowacyjne rozwiązania oraz zastosowania...

Dzięki szerokim, innowacyjnym rozwiązaniom rejestratory znalazły zastosowanie w różnych obszarach działalności, takich jak bankowość, telekomunikacja, przesyłanie energii elektrycznej, transport, inteligentna ochrona stref mieszkalnych, w przemyśle (fabryki, magazyny, biura), w nadzorze gospodarki wodnej, podczas przesłuchań policyjnych i w wielu innych.

Rys.5 Przykładowy schemat podłączenia urządzeń peryferyjnych do rejestratora.

Podstawowe cechy:

• najwyższy poziom jakości w bardzo dobrej cenie
• precyzyjne ustawienia harmonogramu rejestracji niezależnie dla każdego kanału, ustawianie co do minuty
• kompresja obrazu H.264
• podgląd na żywo do 32 kamer
• podwójny strumień dekodowania zapewnia jednoczesny podgląd obrazu przez sieć
• funkcja pentaplex - możliwość wykonywania kilku operacji na raz:
  • podgląd na żywo
  • nagrywanie
  • odtwarzanie
  • backup
  • zdalny dostęp
• możliwość odtwarzania 16 kanałów jednocześnie
• zwiększona żywotność dysków dzięki funkcji hibernacji dysków
• zabezpieczenie przed zawieszeniem systemu - WatchDog
• monitorowanie i powiadamianie o stanie dysków
• kilka sposobów kontroli: panel przedni, pilot, myszka, klawiatura, klawiatura sieciowa
• funkcja video detekcji: detekcja ruchu, zasłonięcie kamery, zanik sygnału
• regulowane ustawienia kamery: maskowanie, blokada kamery, ustawienia kolorów i nadawanie tytułów
• obsługa protokołów kamer PTZ: wsparcie dla 60 protokołów
• wysyłanie wybranych nagrań na serwer ftp.
• personalizacja zakresu uprawnień dla różnych użytkowników

Konfiguracja rejestratorów do pracy w sieci...

Rejestratory serii BCS w łatwy sposób można skonfigurować do pracy w sieci Lan oraz przez internet. Poniżej przedstawiamy instrukcję krok po kroku jak wykonać podstawową konfigurację rejestratora aby zobaczyć obraz z kamer poprzez sieć.Do Rejestratora w komplecie dołączona jest aplikacja PSS, która umożliwia monitoring do 36 kamer z różnych rejestratorów oraz kamer IP firmy BCS. Aplikacja umożliwia zobaczyć obraz z kamer poprzez sieć.

Oprogramowanie PSS...

Do Rejestratora w komplecie dołączona jest aplikacja PSS, która umożliwia monitoring do 64 kamer z różnych rejestratorów oraz kamer IP firmy BCS. Aplikacja umożliwia również rejestrację obrazu z wybranych kamer poprzez sieć.

Podgląd obrazu przy pomocy urządzeń mobilnych...

Do rejestratorów BCS zostały stworzone aplikacje do prowadzenia monitoringu przy pomocy urządzeń mobilnych. Apple iPhone, iPad, BlackBerry oraz telefonów z systemem Symbian lub Windows Phone.

Aplikacja gDMSS Lite została stworzona na systemy operacyjne Android oraz Apple iOS w wersji Light umożliwia prowadzenie monitoringu, kontrolę głowicami PTZ. W wersji plus dodatkowo można również odtwarzać nagrania oraz rejestrować zdalny obraz na smartfonie czy tablecie.
Dla urządzeń opartych na systemie Windows Phone została napisana aplikacja DMSS umożliwia ona prowadzenie monitoringu z rejestratorów BCS tylko w pojedynczych oknach.
