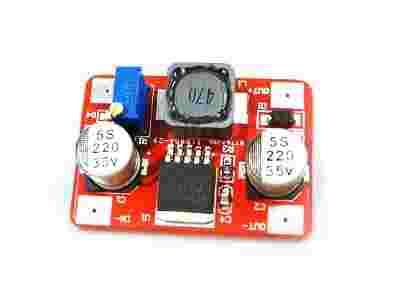

Regulowany konwerter zasilania step-up 2A LM2577
Opis Produktu
Moduł konwertera zasilania idelanie nadaje się do zastosowania w sytuacji, kiedy nasze źródło zasilania dostarcza zbyt niskiego napięcia. Czasem pewne moduły wymagaja wyżzego napięcia niż pozostałe moduły, a czasem dodajemy coś do istniejącego urządzenia - wówczas moduł ten pozwala uniknąć stosowania dodatkowego zasilania.
Napięcie wejściowe z poziomu 3,5-18V może zostać podniesione do poziomu 4-24V oferująć jednocześnie dużą wydajność bo aż 2A w pracy ciągłej i wydajnośc do poziomu 92%.
Uwaga: Jeśli napięcie wyjściowe nie jest wyższe niż wejściowe, wówczas wolno regulować moduł przekręcając potencjometrem jedynie w prawo (zgodnie z ruchem wskazówek zegra)!!!. Regulacja w kierunku przeciwnym do kierunku ruchu wskazówek zegara może spowodować uszkodzenie modułu.
Specyfikacja techniczna:
- IN +: Wejście (+)
- IN-: Wejście (-)
- OUT +: Wyjście (+)
- OUT-: Wyjście (-)
- Moduł pracuje prawidłowo przy szerokim przedziale napięcia wejściowego: 3.5V-18V
- Napięcie wyjściowe: 4-24V (Regulowane)
- Natężenie na wyjściu: chwilowe maksimum: 3A
- Natężenie na wyjściu - praca ciągła, maksimum: 2A
- Wydajność konwersji: do 92% (im wyższe napięcie wyjściowe tym wyższa sprawność)
- Częstotliwość przełączania (switching): 50KHz
- Ochrona przed zwarciem: poprzez ograniczenie natężenia
- Temperatura pracy: przemysłowa (-40 ℃ to +85 ℃) (przy mocy wyjściowej 10W lub mniej)
- Wzrost temperatury przy pełnym obciążeniu: 40 ℃
- Regulacja obciążenia: ± 0.5%
- Regulacja napięcia: ± 0.5%
Jeśli was projekt wymaga dostarczania mocy większej niż 25W, należy dodać radiator by odprowadzić ciepło, które się wówczas będzie wydzielało.
