Specyfikacja

• Napięcie zasilania: 5 V
• Pobór prądu: poniżej 100 mA
• Zakres pomiarowy regulowany: od 3 do 80 cm
• Pokrętło regulacji zakresu - potencjometr wieloobrotowy
• Sygnał wyjściowy: cyfrowy (stan niski w przypadku wykrycia obiektu, w przeciwnym wypadku wysoki)
• Dioda LED sygnalizująca wykrycie obiektu
• Czas odpowiedzi: poniżej 2 ms
• Zabezpieczenie przed odwrotną polaryzacją
• Temperatura pracy: -25 °C do +55 °C
• Średnica: 18 mm
• Długość sensora: 45 mm

Opis

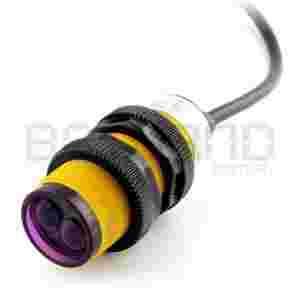

Regulowany, cyfrowy czujnik odległości z przewodem o długości 50 cm oraz nakrętkami ułatwiającymi montaż. Zakres pomiarowy od 3 do 80 cm, ustalany jest za pomocą pokrętła umieszczonego w tylnej części urządzenia - obrót przeciwnie do wskazówek zegara mniejsza zakres.

Wykrycie obiektu sygnalizowane jest poprzez pojawienie się stanu niskiego na wyjściu (przewód żółty) oraz załączeniem czerwonej diody LED. Atutem czujnika jest również zabezpieczenie przed odwrotnym podłączeniem zasilania.

Podłączenie

• Przewód czerwony - napięcie zasilania - 5 V
• Przewód zielony - masa - GND
• Przewód żołty - cyfrowe wyjście - OUT
• brak obiektu - stan wysoki
• wykrycie obiektu - stan niski
