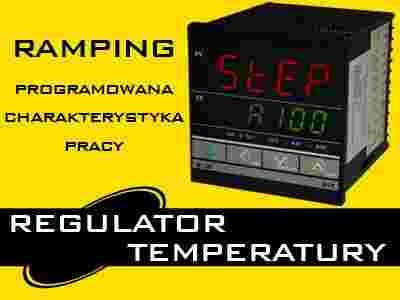

Regulatory temperatury z funkcją programowania charakterystyki pracy (Ramping).

Mają one zastosowanie wszędzie tam gdzie niezbędna jest kontrola wzrostu lub spadku temperatury w czasie. Umożliwia on zaprogramowanie kontroli temperatury w 50 krokach.

Regulator Ramping

Obudowa i wyjścia sterujące Wymiar obudowy: 92 x 92 x 100 mm Okno tablicy: 96 x 96 mm Wyjście sterujące wersja S - do przekaźników SSR 12V 40mA + 1 alarm przekaźnikowy 230V wersja R - przekaźnikowe 230V 3A + 1 alarm przekaźnikowy 230V Zasilanie 230V AC Instrukcja Pobierz (j.angielski)

schemat połączenia

Cechy charakterystyczne:

• Zasilanie: 90~260 VAC 50/60Hz
• Wyjście sterujące: przekaźnikowe 3A lub 12V pod przekaźnik SSR
• Obsługiwane czujniki: Pt100, K, S, T, E, J, B, N, Cu50,
• Dwa wyświetlacze do kontroli temperatury zadanej i obecnej z czujnika.
• Duża dokładność: 0,2% wartości zadanej
• Kontrola pracy: PID z funkcją auto-tuningu
• Funkcja "miękkiego startu"
• Programowana charakterystyka pracy (kontroler procesu, RAMPING)
• Alarm przekaźnikowy
• Wymiar obudowy: 96x96mm
• Gwarancja: 12 miesięcy

Schematowy przykład pracy i możliwości regulatora:

• Przykład 1
Ustawienie 5 kroków ze wzrostem i utrzymaniem temperatury oraz z powolnym chłodzeniem. Ustawienie wartości -121 w 6 kroku powoduje, że regulator przerywa prace (na dolnym wyświetlaczu pojawia się napis STOP).

Numer kroku	Ustawinie temperatury kroku (C°)	Ustawinie czasu kroku (min.)
Step1:	C01= 25.0	t01=10
Step2:	C02= 200.0	t02=5
Step3:	C03= 200.0	t03=7
Step4:	C04= 240.0	t04=4
Step5:	C05= 240.0	t05=8
Step6:	C06= 130.0	t06=-121

• Przykład 2
Ustawienie dwóch programów do obróbki innych produktów w tym samym urządzeniu. Do dyspozycji jest 50 kroków które można programować na różne programy dla różnych procesów produkcyjnych. Przykładowo dla produktu "A" i dla produktu "B".

Program 1 Program zaczyna się od kroku 1, a kończy na kroku 6. Ustawiona wartość T06 na -121 informuje regulator, że w tym kroku należy zatrzymać prace (po zakończeniu na dolnym wyświetlaczu pojawia się napis STOP).			Program 2 Program zaczyna się od kroku 8, a kończy na kroku 16. Ustawiona wartość T16 na -8 informuje regulator, że w tym kroku należy powrócić do kroku 8 (cykl pracy powtarza się dopóki regulator nie zostanie wyłączony ręcznie).
Numer kroku	Ustawinie temperatury kroku (C°)	Ustawinie czasu kroku (min.)	Numer kroku	Ustawinie temperatury kroku (C°)	Ustawinie czasu kroku (min.)
Step1:	C01= 25.0	t01=10	Step8:	C08= 25.0	t08=10
Step2:	C02= 200.0	t02=5	Step9:	C09= 170.0	t09=8
Step3:	C03= 200.0	t03=7	Step10:	C10= 170.0	t10=8
Step4:	C04= 240.0	t04=4	Step11:	C11= 25.0	t11=5
Step5:	C05= 240.0	t05=8	Step12:	C12= 25.0	t12=8
Step6:	C06= 130.0	t06=-121	Step13:	C13= 100.0	t13=4
Step14:	C14= 100.0	t14=5
Step15:	C15= 25.0	t15=3
Step16:	C16= 25.0	t16=-7

Wyświetlacz

Montaż

Regulator jest przeznaczony do zamontowania w szafach sterowniczych lub tablicach rozdzielczych. Do zamocowania regulatora w szafie należy wykorzystac zawarte w komplecie elementy montażowe:
