Zestaw do sterowania wędzarnią.

W skład zestawu wchodzi regulator przeznaczony do utrzymania zadanej temperatury komory (np. kotła/wędzarni) oraz kontroli temperatury wewnątrz produktu spożywczego poddawanego obróbce cieplnej. Zadanie regulatora to utrzymanie nastawionej temperatury z zadaną histerezą poprzez wyjście przekaźnikowe. Pomiar temperatury odbywa się poprzez załączony do zestawu czujnik temperatury komory, natomiast drugi czujnik (ostry) przeznaczony jest do kontroli temperatury wewnątrz produktu spożywczego (np. mięsa).

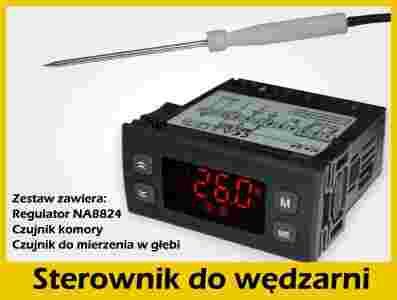

Zestaw zawiera:

• Regulator na24
• Czujnik komory
• Czujnik ostry do wbijana w produkt spożywczy

Kliknij by powiększyć:

Regulator NA24

Czujnik ostry

Czujnik komory

Sterownik umożliwia ciągłą kontrole temperatury produktu poddawanego obróbce cieplnej poprzez załączony do zestawu ostry czujnik. Czujnik wbija się głęboko (ok. 12 cm) w produkt (np. mięso, wędliny, ryby) co pozwala na dokładny odczyt temperatury. Regulator można ustawić w ten sposób by po osiągnięciu wewnętrznej temperatury mięsa uruchamiał przekaźnik połączony do urządzenia wykonawczego (np. alarm)

Pobierz

Instrukcja Karta katalogowa

Nowe, profesjonalne, dwukanałowe, elektroniczne regulatory temperatury z dwoma czujnikami NTC w zestawie. Zastosowano w nich metodę regulacji załącz/wyłącz (ON-OFF) z regulowaną histerezą. NA8824 to tak naprawde dwa regulatory temperatury umieszczone w jednej obudowie. Umożliwia to dowolne skonfigurowanie wejść-wyjść oraz powiązenie obu regulatorów. Pomiar mierzony jest z czujnika T1 lub T2, albo z obu czujników jednocześnie. Znajdują one zastosowanie zarówno w urządzeniach i instalacjach chłodniczych, jak i w procesach grzewczych. Sterownik ma wymiar 76x35mm i przystosowany jest do montażu w tablicy w otworze o wymiarach 71x29mm, za pomoca uchwytów montażowych. Maksymalna grubosc tablicy nie może przekroczyc 22mm.

Specyfikacja:

Zasilanie	AC 220V +/-10%
Wyjście sterujące 1	230V Przekaźnikowe 20A
Wyjście sterujące 2	230V Przekaźnikowe 8A
Wejscie	2x czujniki temperatury NTC (5kOhm przy 25°C FI6x30mm, przewód 2m) wejście dwustanowe S1
Zakres pomiaru	-50°C do +150°C
Tryb pracy	grzanie lub chłodzenie
Rozdzielczość wskazań	0,1°C
Rozdzielczość nastawy	0,1°C
Regulacja	ON/OFF z ustawianą histerezą 0,1-20 st. C
Wymiary	76x35x77mm
Warunki pracy	-10°C ~ +50°C; wilgotnosc <85%
Gwarancja	12 miesięcy (w razie awarii wymieniam na nowy)

Zastosowanie:

Steronik utrzymuje nastawioną temperaturę z zadaną histerezą poprzez wyjścia przekaźnikowe. Pomiar temperatury odbywa się przy pomocy czujników temperatury T1 oraz T2. Wartość z czujnika T1 i T2 jest wyświetlana na przemian co 3 sekundy. Można ustawić, aby regulator wyświetlał tylko jeden odczyt. Regulator może pracować w dwóch trybach kontroli temperatury:	Grzanie	Chłodzenie
	piece	lodówki
	grzejniki elektryczne	zamrażarki
	podgrzewacze	schładzalniki
	inkubatory	lady chłodnicze
	akwaria	wentylatory
	szklarnie	destylatory
	boilery	klimatyzatory

Zasada działania:

Grzanie	Chłodzenie
W trybie HEAT (grzanie) sterownik rozpoczyna grzanie gdy temperatura na czujniku komory jest niższa od temperatury zadanej - histereza [X-h], a kończy grzanie gdy temperatura na czujniku komory jest wyższa od temperatury zadanej + histereza [X+h]. Przykład: Zadana temperatura (X): 80°C histereza (h): 1°C	W trybie COOL (chłodzenie) sterownik rozpoczyna chłodzenie gdy temperatura na czujniku komory przekracza temperaturę zadaną + histereza [X+h], a kończy chłodzenie gdy temperatura na czujniku komory jest niższa od temperatury zadanej – histereza [X-h]. Przykład: Zadana temperatura (X): -10°C histereza (h): 1,4°C

Czujnik NTC W zestawie zanjdują sie 2 czujnik NTC. Czujnik temperatury komory T1 oraz drugi czujnik T2 wykorzystywany do np. pomiaru zewnetrznej temperatury (jako zwykły termometr) lub do obsługi dodatkowego urządzenia (np. mieszalnika, parownika, itp.).

Schemat połączenia

Przykład zastosowania:

Przykład 1 Połączenie układów. Konfiguracja wykorzystywana np. w szklarni. Latem ochadzanie, zimą dogrzewanie.

Przykład 2 Przykład zastowania dwóch niezależnych układów.

Obudowa Oferujemy również obudowe do regulatora z wyciętym otworem. Cena 35zł brutto

Zdjęcia regulatora

Czujnik ostry

Czujnik temperatury przeznaczony jest do pomiaru temperatury wewnątrz mięsa i artykółów pochodnych. Może być stosowany do pomiaru temperatur innych artykółów spożywczych, tam gdzie zachodzi potrzeba dokonania pomiaru w głębi. Wykonany jest ze specjalnej stali kwasoodpornej dopuszczonej do stosowania w pomiarach temperatury artykółów spożywczych. Czujnik odporny na tłuszcz i gorącą wodę. Maksymalna temperatura stosowania 120 C.

Schemat :

Cechy charakterystyczne czujnika:

• Długość ostrza ze stali nierdzewnej 120 mm
• Rączka teflonowa
• Wodoodporne zakończenie
• Odporność na działanie gorącej wody, tłuszczu
• Temperatura pracy max do 120 C
• Przewód w osłonie silikonowej o długości 2m

Czujnik komory

Służy do pomiaru temperatur komory wędzarniczej, kotła lub wędzarnika. Wykonany jest ze specjalnej stali kwasoodpornej dopuszczonej do stosowania w pomiarach temperatury artykułów spożywczych. Czujnik odporny na tłuszcz i gorącą wodę. Maksymalna temperatura stosowania do 120 C

Schemat:

Cechy charakterystyczne:

• Długość czujnika ze stali nierdzewnej kwasoodpornej o długości 40 mm
• Wodoodporne zakończenie
• Odporność na działanie gorącej wody, tłuszczu
• Temperatura pracy do max 120 C
• Przewód w osłonie silikonowej o długości 2m
