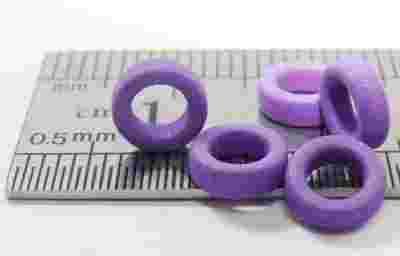

Przedmiotem sprzedaży jest orginalny rdzeń ferrytowy, ultra szeroko pasmowy
stosowany w mostku znanej firmy produkującej tego typu akcesoria.
Niestety nieznany producent, brak danych technicznych.
Wymiary średnica zew. 6.05mm, wew. 3.6mm grubość 2.05mm
Ferryt jest bardzo ciekawym i niezbędnym elementem do konstrukcji
okładu dopasowania w mostkach pomiarowych SWR -patrz foto.
Odwiecznym problemem był zakup fabrycznego mostka SWR np R&S (to 1000Euro)
lub zbudowanie czegoś podobnego. To drugie stanowiło też nie mały problem.
Zatem postanowiłem zmierzyć się z tematem skonstruowania mostka.
Jest niezwykle trudno zbudować taki mostek a w nim symetryzator bez odpowiednich ferrytów
Dopiero po wielu eksperymentach i w efekcie sprowadzeniu specjalnych oryginalnych rdzeni stało się to możliwe.
Ten ferryt jest oryginalnym elementem stosowanym w fabrycznych mostkach pomiarowych i
w dużej mierze dzięki niemu można uzyskać tak doskonałe parametry- zakres i dynamikę.
W efekcie mostek pracuje od 50KHz do 3GHz.
Kierunkowość -dynamika mostka:
na 53KHz kierunkowość jest 31dB
200kHz 43.6dB
400kHz 49.9dB
900kHz 50.9dB
10MHz 49.36dB
60 MHz 41.9dB
i taki poziom z niewielkimi odchyłkami utrzymał się aż do 2.4GHz .
Na 3GHz dynamika jeszcze jest około 31dB, to się może zmienić podczas strojenia mostka.
Wykonałem dwa dokładnie takie same prototypy i mają bardzo zbliżona parametry,
dlatego można już coś powiedzieć o powtarzalności.
-
Zrobiłem również kilka pomiarów samego rdzenia i na tak szeroko pasmowy to rdzeń ma dużą dobroć około 200
i doskonale nadaje się na obwody rezonansowe High Q.
To dziwne bo z mojej praktyki wynika że ferryty szeroko pasmowe nie wykazują rezonansów i mają niską dobroć.
No cóż tak jak powiedziałem ferryt jest nie znany ale doskonale pracuje i spełania swoje zadanie.
Nawijając uzwojenia należy robić to umiejętnie ponieważ rdzeń jest mały i dość delikatny mechanicznie!
Rdzeń jest maleńki w związku z tym średnica przewodu do nawoju max1.3mm.
Przy okazji pragnę nadmienić że elektrycznie konstrukcja mostka jest powszechnie znana i prosta jednak wykonanie
mechaniczne nie jest prostą rzeczą. Wymaga sporych umiejętności, precyzji (idealne linie 50-cio omowe).
W razie jakichkolwiek odchyłek konieczna korekta impedancji linii i dokładne wykonanie symetryzatora (kierunki nawojów itd)
Zatem nie udzielam gwarancji i nie ponoszę odpowiedzialności za efekty konstrukcyjne kupujących.
Kupując rdzeń robisz to na własne ryzyko.
Oferowana cena jest za jedną sztukę.
