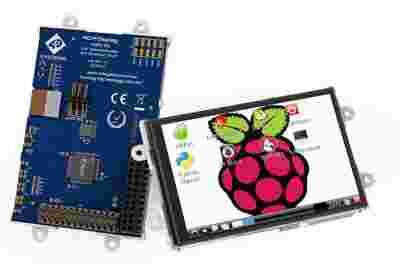

Moduł podstawowego wyświetlacza LCD TFT dla Raspberry PI model z matrycą 3.5" 4DPi-35 wraz z rezystancyjnym panelem dotykowym

Moduł wyświetlacza 4DPi-35 z matrycą LCD 3.5” o rozdzielczości 480x320 jest podstawowym wyświetlaczem dla Raspberry Pi, który montuje się bezpośrednio do wyjść na płytce i wyświetla obraz, który z reguły jest wysyłany do HDMI. Moduł posiada zintegrowany rezystancyjny panel dotykowy, dzięki temu 4DPi-35 pozwala na pracę z Raspberry Pi bez używania myszki.

Komunikacja pomiędzy wyświetlaczem 4DPi-35 a Raspberry Pi odbywa się za pośrednictwem interfejsu SPI o prędkości 48 Mhz, który wykorzystuje wbudowany procesor dla bezpośredniej interpretacji poleceń oraz kompresji komunikacji SPI, dysponując również włączonym DMA.

Moduł wyświetlacza 4DPi-35 jest przeznaczony do pracy z systemem operacyjnym Raspbian uruchomionym na Raspberry Pi.

4DPi-35 posiada "breakout header (P2)", dzięki czemu możliwe jest korzystanie ze wszystkich pinów GPIO z Raspberry Pi nawet kiedy moduł jest podłaczony.

Moduły wyświetlacza zasilany jest bezpośrednio z Raspberry Pi.

Kartę katalogową (datasheet) można pobrać na stronie sklepu ematador.pl lub stronie producenta.

Serwis Mikrokontroler.pl o wyświetlaczach 4DPi-32 i 4DPi-35:

Popularne mikrokomputery Raspberry Pi można wprawdzie podłączyć do telewizora czy monitora, ale na polskim rynku pojawiła się ciekawa alternatywa w postaci dwóch modeli wyświetlaczy z panelami dotykowymi australijskiej firmy 4D Systems.

Wyświetlacze, nazwane 4DPi-32 i 4DPi-35, są wykonane w technologii TFT, obsługują 65 tys. kolorów RGB i są wyposażone w czteroliniowy, rezystancyjny panel dotykowy. Różnią się przede wszystkim przekątną ekranu, która wynosi odpowiednio 3.2 oraz 3.5 cala oraz rozdzielczością – odpowiednio 320 x 240 i 480 x 320.

Wyświetlacze łączą się z płytką Raspberry Pi przez interfejs SPI High Speed o częstotliwości 48 MHz, który wykorzystuje wbudowany procesor służący do bezpośredniej interpretacji komend i realizacji kompresji SPI oraz uruchamiania dedykowanego jądra obsługującego DMA.

Opisywane modele wyświetlaczy różnią się także osiąganym FPS – 4DPi-35 pracuje z typową prędkością 17 klatek na sekundę, a 4DPi-32 z prędkością 25 klatek na sekundę. Większe szybkości są osiągalne, jeśli obraz może być kompresowany przez jądro.

Wyświetlacze są wyposażone w podświetlenie, które można włączać i wyłączać lub sterować za pomocą PWM, a wyboru dokonuje się poprzez ustawienie zworki na płytce.

4DPi-3x są kompatybilne z Raspberry Pi w wersjach A, B oraz B+ i przystosowane do współpracy z systemem Raspbian. Są zasilane bezpośrednio z Raspberry Pi i wyposażone w cztery blaszki montażowe z otworami o średnicy 2.6 mm, umieszczone w rogach. 4DPi-3x są też wyposażone w złącze dające dostęp do pinów GPIO płytki RPi, gdy wyświetlacz jest do niej podłączony. Co ciekawe, wyświetlacze montować można są bezpośrednio na płytce RPi, co daje samodzielny komputer z pełnym interfejsem użytkownika, niewymagający myszki.

Model 4DPi-35 ma wymiary 56.6 x 97.6 x 20.8 mm przy powierzchni wyświetlania wynoszącej 49 x 73.4 mm. Model 4DPi-32 mierzy 57.2 x 92.2 x 21 mm przy powierzchni wyświetlania 48.6 x 64.8 mm. Każdy z nich waży około 50 g.

Źródło: www.mikrokontroler.pl
