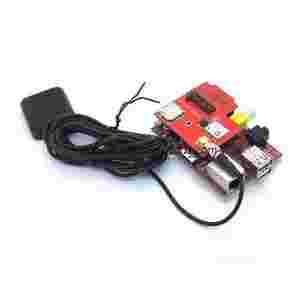

RASPBERRY PI GPS ADD-ON NEO-6

Overview

Raspberry PI GPS Add-on is customized for Raspberry Pi interface based on NEO-6 GPS module. Through the serial port on Raspberry Pi, data returned from NEO-6 module can be received, thus information such as the current location and time can be searched.

Specifications

PCB size 58.5mm X 54.6mm X 1.6mm
Input voltage  3.3V
Interface UART
Baud rate 38400 (default)

Electrical characteristics

Parameters  Min.  Typical Max.  Unit
Supply voltage - 3.3 3.6 VDC
Current consumption (average) - 40 - mA

Hardware



Pinmap

Raspberry PI interfaces

Raspberry PI Pin N.O.  Pin name   Pin of GPS Module Description
11 GPIO0 - Electronic brick interface
12 GPIO1 -
13 GPIO2 -
15 GPIO3 -
16 GPIO4 -
18 GPIO5 -
22 GPIO6 1PPS Pulse per second / Electronic brick interface
7 GPIO7 EXINT External interruption pin / Electronic brick interface
3 SDA0 - Electronic brick interface
5 SCL0 -
24 CE0 CS Chip selection for Micro SD card
26 CE1 - Electronic brick interface
19 MOSI MOSI Data input for Micro SD card
21 MISO MISO Data output for Micro SD card
23 SCLK SCLK Clock for Micro SD card
8 TXD GPS_RX Receiving end for SIM900 serial port
10 RXD GPS_TX Sending end for SIM900 serial port
2 +5V -
1 +3.3V -
6 ND -

Indicator

  • PWR

Power: When there is normal supply to the board, the power indicator keeps on.

Packing List

  • Raspberry PI GPS Add-on x 1
  • Antenna x 1
Module Type No
Weight 50.00g
Model IM131[zasłonięte]001
Board Size 58.5mm X 54.6mm X 1.6mm
Version V1.0
Operation Level Digital 3.3V
Power Supply External 5V


Datasheet

  • DS_IM131[zasłonięte]001.pdf

Schematic

  • SCH_IM131[zasłonięte]001.pdf
