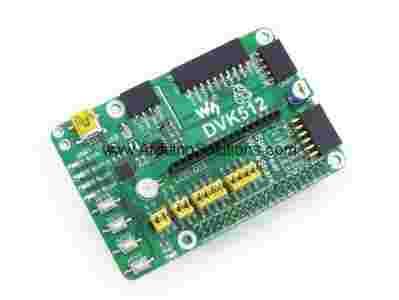

Raspberry Pi B+ Expansion/Evaluation Board

DVK512 moduł rozszerzeń zaprojektowany do współpracy z Raspberry Pi B+, na płycie zamontowane zostały komponenty ułatwiające współpracę z wyświetlaczami itp. oraz złącza dla płytek rozszerzających.

Raspberry Pi Model B+ Expansion/Evaluation Board, features various interfaces

Overview

DVK512 is an expansion board designed for Raspberry Pi Model B+, integrates various components and interfaces for connecting external accessory boards. It's ideal for Raspberry Pi Model B+ evaluation and development.

What's on the DVK512

  1. Pinheaders for connecting with the RPi
  2. UART interface: easily connects to UART modules such as RS232, RS485, USB TO UART, etc.
  3. 8I/Os interface: easily connects to modules controlled by I/Os, such as 8 Push Buttons, Logic Level Converter, Mix Board, etc.
  4. SPI interface: easily connects to SPI modules such as AT45DBXX Dataflash, L3G4200D Board, etc.
  5. I2C interface: easily connects to I2C modules such as PCF8574 Expansion Board, PCF8563 RTC Board, LSM303DLHC Board, etc.
  6. Character LCD interface: for connecting character LCDs like LCD1602
  7. USB connector: USB TO UART, supported by onboard converter CP2102
  8. Power indicator
  9. User LEDs
  10. User Keys
  11. Potentiometer: for LCD1602 contrast adjustment
  12. RTC battery
  13. PCF8563: onboard RTC chip
  14. 32.768K crystal: RTC crystal
  15. CP2102: onboard USB TO UART chip, for debugging
  16. CP2102 jumper
  17. RTC jumper
  18. User LEDs jumper
  19. User Keys jumper

For jumpers above:

  • short the jumper to connect to I/Os used in example code
  • open the jumper to connect to other custom pins via jumper wires

Development Resources

The User Guide CD includes development resources listed as follow:

  • User manual
  • Schematic (PDF)
  • Examples in C (Linux API source code)
  • Development documentations (Raspbian configuration, C library installation)
  • Raspbian (the configured system image for RPi)

Examples in C:

  • LED (I/Os)
  • Logic Level Converter (I/Os)
  • JOYSTICK (I/Os)
  • Key (I/Os)
  • BUZZER (PWM)
  • DS18B20 (1-WIRE)
  • IRM (I/Os)
  • LCD1602 (I/Os)
  • PCF8563 (RTC)
  • PCF8591 (AD/DA)
  • LSM303DLHC (I2C)
  • L3G4200D (SPI)
  • CP2102 (UART)
  • GPS (UART)

Package Contains

  1. DVK512 x 1
  2. USB type A plug to mini-B plug cable x 1
  3. 4-pin 2-pin wires pack x 1
  4. RPi screws pack (2pcs) x 1
  5. User guide CD x 1
