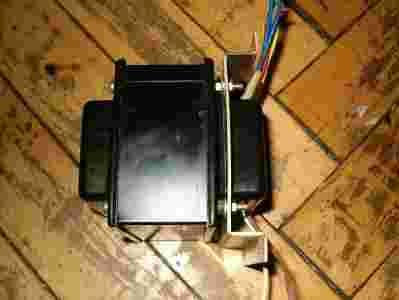

Przedmiotem aukcji jest transformator sieciowy, pochodzący z wysokiej klasy amplitunera stereo, marki Rank Arena. Używany, 100% sprawny, stan dobry.

Uzwojenia:

biały-brązowy  -  sieciowe,

czerwony-czerwony  -  wtórne główne, napięcie biegu jałowego 63,5V, zasilało końce mocy,

żółty-czarny-żółty  - wtórne pomocnicze, napięcie biegu jałowego 2x22,8V (lub 1x45,5V), zasilało resztę amplitunera,

niebieski-niebieski  -  wtórne pomocnicze, napięcie biegu jałowego 9,3V, zasilało podświetlenie skali.

Transformator jest wyposażony w podstawkę umożliwiającą montaż "na płasko", trafo można w niej ustawić kablami w górę lub w dół, lub zdemontować.

Wymiary:

rdzeń 53x88x103mm, podstawka 105x120mm, rozstaw otworów montażowych 70x107mm, wysokość transformatora zamontowanego w podstawce 105mm.

Solidna, w pełni ekranowana konstrukcja. Waga ok. 3,1kg.

Moc ok. 200W, podałem szacunkowo po mocy sprzętu ( 2x35W, 6 żarówek 8V 250mA).

Proszę zwrócić uwagę, że uzwojenie główne jest pojedyncze (niesymetryczne), służy do zasilania końcówek mocy z wyjściem głośnikowym sprzężonym kondensatorem. Po wyprostowaniu i wyfiltrowaniu napięcie jałowe tego uzwojenia wynosi blisko 90V.

W razie wątpliwości proszę śmiało pytać.
