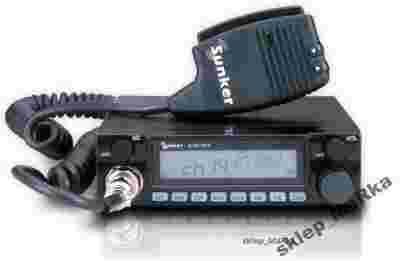

Panel przedni
1. Gniazdo mikrofonowe: Używane do podłączania mikrofonu
2. Tryb A/F: przycisk do przełączania trybu prac AM lub FM.
3. Dimmer (DIM): Przycisk służy do ustawienia intensywności podświetlenia
wyświetlacza lub do wyboru koloru podświetlenia.
4. DUAL WATCH (DW): Funkcja pozwala monitorować dwa kanały jednocześnie. Podczas monitoringu gdy na drugim kanale jest odbierany jakiś sygnał, radio automatycznie przerywa odbiór na pierwszym kanale i przełącza się na drugi kanał. Po 3s od zaniknięcia sygnału na kanale drugim radio przełącza się z powrotem na kanał pierwszy.
5. SCAN: Funkcja ta służy do monitorowania wielu kanałów. Funkcja SCAN sprawdza po kolei każdy kanał z programu, zatrzymuje się jeżeli na kanale na którym jest sygnał.
6. MEMORY(MEM): Funkcja służy do programowania kanałów. Do programu możesz zapisać maksymalnie 16 stacji.
7. NB: Przycisk do wyboru następujących funkcji: NB, ANL, NB+ANL, OFF. Funkcja NB eliminuje powtarzalne impulsowe zakłócenia generowane np. przez układ zapłonowy.Funkcja ANL (automatyczna eliminacja zakłóceń). NB+ANL powoduje włączenie obu funkcji. Pozycja OFF wyłącza funkcje.
8. Frequency / clock (F/C): przycisk do zmiany trybu: częstotliwość / zegar. Radio jest ustawione w tryb wyświetlania częstotliwości. Wciśnij i przytrzymaj 2s F/C aby przełączyć się w tryb zegara. Wyświetli się A00:00, za pomocą UP/DOWN ustaw godzinę i minuty, wciśnij MEM aby potwierdzić.
9 . CHANNEL 9 (CH9): przycisk szybkiego wyboru kanału 9
10. CHANNEL SELECTOR: Pokrętło wyboru kanału
11. AQL / SOL SQUELCH CONTROL: Pokrętło wyciszenia szumów. Wyciszenie może działać w trybie automatycznym AQL lub ręcznym SQL. Squelch eliminuje tzw. szumy tła gdy nie ma żadnej transmisji na kanale lub gdy odbierany sygnał jest słaby i jakość jego jest bardzo niska. Przekręć pokrętło maksymalnie w lewą stronę, następnie pokręcaj powoli zgodnie ze wskazówkami zegara do momentu aż szumy zostaną wycięte. Dalsze przekręcanie gałki zwiększy ilość wycinanych sygnałów i tylko sygnał o najlepszym sygnale będzie słyszany. Tryb automatyczny AQL automatycznie wycina szumy i sygnały o słabej jakości.
12. LCD Display: wyświetla informacje o stanie urządzenia.
13. ON/OFF VOLUME CONTROL: Włącznik / wyłącznik, pokrętło poziomu dźwięku.
Panel tylni
1. ANT: Gniazdo antenowe, typ PL-259, kabel koncentryczny 50 OHM.
2. DC 13.8V: Gniazdo zasilania 13.8V DV. Przewód zasilający radio posiada czarny i czerwony przewód. Czarny należy podłączyć do minusa a czerwony do plusa.
3. EXT SP: Gniazdo podłączenia zewnętrznego głośnika 4-8Ohm, 5W. Kiedy zewnętrzny głośńik jest podłączony, wewnętrzy głośńik jest w tym momencie odłączony.
