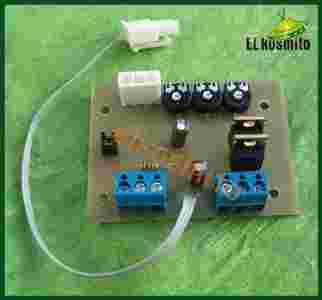

Firma EL KOSMITO przygotowała kilka pomocniczych modułów do regulatora PWM90A. Jednym z tych modułów jest PWM90A-PPB. Przystawka ta może posłużyć do sterowania kierunkami obrotów przy pomocy styczników. Po odpowiednim wyregulowaniu przystawka steruje stycznikami w taki sposób, że jeśli potencjometr jest na środku to silnik jest zatrzymany. Przekręcając go zgodnie z kierunkiem ruchu zegara silnik zaczyna kręcić się w jedną stronę, a przekręcając przeciwnie do ruchu wskazówek zegara silnik kręci się w przeciwną stronę. Przystawkę można łączyć z innymi przystawkami np. PWM90A-PP. Dodatkowo można ustawić prędkość płynnego startu od 1 sek do 10 sekund oraz prędkość płynnego stopu od 0 sek do 10 sek. Prócz tego można także wyregulować czas zwłoki pomiędzy przejściem z jednego kierunku na drugi kierunek. Jest to ważna opcja ponieważ jeśli silnik kręciłby się w jedną stronę i nagle musiałby się kręcić w przeciwną to mielibyśmy do czynienia z ogromnym przeciążeniem. Dzięki tej opcji przy próbie zmiany kierunku obrotu układ sam wykonuje zwłokę (regulowaną od ok 0 do 10 sek) podczas której silnik może się zatrzymać i bezpiecznie zacząć kręcić w przeciwną stronę.

Układ współpracuje z modułem PWM90A. Może być zastosowany tam, gdzie konieczne jest sterowanie silnikiem w jedną i w drugą stronę przy pomocy jednego potencjometru. Przystawka współpracuje z różnymi innymi przystawkami. Umożliwia także wyregulowanie czasu płynnego stopu i płynnego startu oraz czas zwłoki pomiędzy przełączeniem kierunku obrotów silnika.

Uwaga! Tutaj sprzedajmy tylko samą przystawkę, bez regulatora!

Uwaga! Pamiętaj, że do przełączania kierunku obratów potrzebujesz jeszcze styczników/przekaźników. Koniecznie zapoznaj się z instrukcją obsługi! Tam podano co jeszcze jest potrzebne!

Parametry techniczne:

• Podłączenie do układu PWM90A przy pomocy wtyczki dostępnej w zestawie


• Standardowe wejście na potencjometr kompatybilne z potencjometrem i innymi przystawkami do modułu PWM90A


• Zasilanie 5V bezpośrednio z układu PWM90A


• Pobór prądu z zasilania 5V: ok. 4-5mA


• Regulacja czasu płynnego startu od 1 do ok. 10 sek


• Regulacja czasu płynnego stopu od 0 do ok. 10 sek


• Maksymalny prąd wyjścia na stycznik 0,8A


• Praca układu w pełnym zakresie napięć zarówno w wersji PWM90A 10-30V jak również w wersji PWM90A 10-70V


• Regulacja czasu zwłoki przy zmianie kierunku obrotów od ok. 0 do ok. 10 sek


• Współpraca z innymi przystawkami


• Możliwość wybrania trybu pracy: bistabilny, NO, NC, zawsze włączony


• Temperatura pracy 0-45°C


• Klasa szczelności IP00 – bez ochrony przeciw wnikaniem ciał obcych, pyłów, płynów itp.


• Wymiary 70x52, wys. 25mm bez wtyczki sterującej


• Gwarancja 12 miesięcy!



Uwaga! Dysponujemy również innymi przystawkami do układu PWM90A, które można znaleźć na naszych aukcjach. Listę przystawek można znaleźć w instrukcji obsługi regulatora PWM90A. Link do instrukcji .
