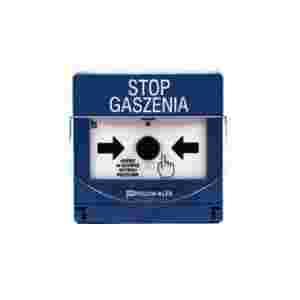

Przycisk uruchomienia PU-61

• współpraca: centrala automatycznego gaszenia IGNIS 1520M oraz POLON 4500
• STOP GASZENIA
• obudowa: ABS, niebieska
• styk: 0,1A/ 30V DC
• kasowanie kluczykiem
• wymiary: 102 x 98 x 46mm
• temperatura pracy: −25°C +55°C
• montaż wewnątrz

• max. średnica żył przewodów: 1,2mm
• zapas przewodu do podłączenia: 15cm
• otwór do montażu wtynkowego: min. Ø 80 x 22m
• szczelność obudowy: IP30
• masa: 0,5kg

Zasada działania...

Przycisk działa (przełącza styki) po uderzeniu lub mocnym naciśnięciu szybki, a następnie wciśnięciu przycisku przełącznika sterującego. W polu obsługi znajduje się dioda sygnalizacyjna, która świeceniem potwierdza zadziałanie przycisku. Jednocześnie z wciśnięciem przycisku przełącznika, strzałki wskazujące go zmieniają kolor z czarnego na zółty. Kasowanie stanu włączenie dokonuje się specjalnym kluczem, który blokuje szybkę - osłonę, (przytrzymywaną w czasie kasowania) w normalnym jej położeniu jak w stanie gotowości.

Testowanie przycisków odbywa się poprzez ich uruchomienie analogicznie jak w przypadku pożaru tzn. uderzenia lub mocnego naciśnięcia szybki i wciśnięcia przycisku. Za pomocą specjalnego kluczyka możliwe jest przywrócenie stanu dozorowania przycisku.

Budowa...

Przycisk wstrzymania PW-61 ma obudowę wykonaną z tworzywa o kolorze niebieskim z opisem STOP GASZENIA (przycisk niestabilny). Wewnątrz obudowy znajduje się płytka z zamontowanym przełącznikiem, łączówkami wyjściowymi oraz żółtą diodą sygnalizacyjną. U dołu obudowy znajduje się przepust kablowy z dławnicą do wprowadzania przewodów instalacji. Uzupełnieniem przycisku jest instrukcja, wieszana przy przycisku i opisująca sposób jego obsługi.
