Symbol: MOD-21.Z

OPIS OGÓLNY

     Zamień przełącznik mechaniczny na dotykowy. Przełącznik działa nawet przez pleksi o grubości 2 mm, a wymiary to tylko 22 mm x 23 mm.

        Przycisk dotykowy posiada wbudowany czujnik pojemnościowy AT42QT1012. Łatwo można zastąpić nim, dotychczasowy przełącznik mechaniczny. Przy wykryciu dotyku, wyjście zmienia stan na przeciwny. Przełącznik może pracować w zakresie napięcia zasilania, czyli do +5.5 V. Przełącznik ma również wyprowadzony pin TIME, który może służyć do zastosowania dodatkowych funkcji układu scalonego AT42QT1012.

       Ważne: Wbudowana dioda LED może sygnalizować stan wyjścia przełącznika. Aby dioda sygnalizowała stan wyjścia, należy zewrzeć zworkę Z2.

        Przycisk ma naklejoną taśmę dwustronną od strony pola dotykowego, ułatwiającą montaż.

Na zamówienie możemy zamontować diodę LED 3528 odwrotnie, tzn. tak, aby sygnalizowała stan przełącznika, od strony pola dotykowego.

PARAMETRY TECHNICZNE

Układ scalony	AT42QT1012
Wyprowadzenia / złącze wyjściowe	złącze 4-pin
Opis wyprowadzeń	VCC, OUT, GND, TIME
Zasilanie	+1,8 V do +5,5 V
Sygnalizacja LED	tak, należy zewrzeć zworkę, aby sygnalizacja działała
Wymiary	22 x 23 mm
Dodatkowe informacje	taśma samoprzylepna ułatwiająca montaż

ZAWARTOŚĆ ZESTAWU

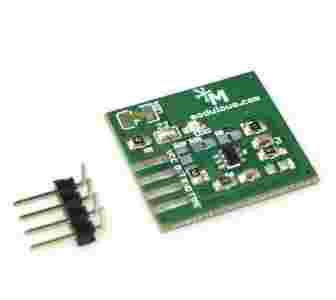

• zmontowany MOD-21.Z Przycisk dotykowy bistabilny
• zestaw złączy do samodzielnego zamontowania ( 4-pin )
• skrócona, drukowana instrukcja (na życzenie)
  (pełna instrukcja jest dostępna elektronicznie pod adresem z.modulowo.pl/21 )
