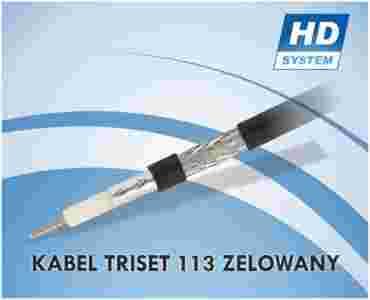

Przewód koncentryczny 75 Om TRISET-113 PE żelowany
1 metr
Licytując 1 sztukę przewodu licytujesz 1 metr
cechy wyrózniające:
- niska tłumienność,
- znakomite dopasowanie,
- wysoka skuteczność ekranowania,
- powłoka PE
Posiada deklarację zgodności z dyrektywą RoHS.
Skuteczność ekranowania powyżej 100 dB pozwala na równoległe układanie wielu kabli, co jest konieczne w dużych instalacjach z multiswitchami. Rdzeń kabla TRISET-113 PE o średnicy 1,13 mm jest wykonany z miedzi co sprawia, że kabel posiada bardzo dobre parametry tłumiennościowe, nie ulega korozji, nie jest sztywny. Można zatem budować w oparciu o niego bardzo rozległe sieci instalacji zbiorczych i kablowych. Kabel został wykonany z zachowaniem ostrych rygorów jakościowych, z małymi dopuszczalnymi odchyłkami od parametrów nominalnych. Kabel jest żelowany.
| Nazwa towaru |
TRISET-113 PE żelowany
|
| Kod towaru |
E1017
|
|
dokładność |
|
Rdzeń miedziany
|
|
Średnica rdzenia
|
mm |
1,13 |
+/- 0,03 |
|
Dielektryk fizycznie spieniany
|
| Grubość dielektryka |
mm |
1,83 |
+/-0,05 |
| Średnica dielektryka |
mm |
4,8 |
+/-0,1 |
| Owalność (odkształcenie od przekroju kołowego) |
|
+/-2% |
|
Folia Aluminiowa/Pet/Folia Aluminiowa 9+23+9um
|
| Szerokość |
mm |
18 |
+/-0,3 |
| Zakładka |
mm |
>3 |
+/-0,5 |
| Grubość |
um |
46 |
+/-3 |
|
Oplot
|
Materiał
|
Aluminium
|
Średnica drutu
|
mm
|
0,12
|
+/-0,01
|
| Liczba drutów |
szt |
24 x 7
|
|
| Kąt nawinięcia |
stopnie |
23 |
|
|
Płaszcz zewnętrzny
|
| Materiał |
PE
|
| Grubość |
mm |
0,8 |
+/-0,1 |
| Średnica |
mm |
6,8 |
+0,20/-0,05 |
| Kolor |
czarny |
|
| Parametry elektryczne |
| Rezystancja kabla w temperaturze 20 stopni C |
Om/km |
16,85 |
+/-0,5 |
| Pojemność |
pF/m |
52 |
+/-1,5 |
| Rezystancja izolacji |
MOm/km |
2000 |
+/-3% |
| Impedancja |
Om |
75 |
+/-3 |
| Współczynnik skrócenia fali |
% |
84 |
+/-1 |
|
Częstotliwość [MHz]
|
Tłumienie teoretyczne [dB/100m]
|
Tłumienie zmierzone [dB/100m]
|
|
47
|
4,2
|
4,5
|
|
88
|
5,4
|
5,8
|
|
174
|
6,8
|
8,0
|
|
230
|
8,5
|
9,2
|
|
470
|
12,7
|
13,2
|
|
862
|
17,3
|
18,1
|
|
950
|
18,3
|
20,1
|
|
2150
|
28,6
|
27,7
|
|
2400
|
30,5
|
30,8
|
|
Częstotliwość
|
MHz
|
5-470
|
470-862
|
[zasłonięte]862-21
|
2[zasłonięte]150-24
|
|
Teoretyczna
|
dB
|
>=26
|
>=23
|
>=20
|
>=18
|
|
Zmierzona
|
dB
|
26,9
|
24
|
21
|
19
|
|
Częstotliwość
|
MHz
|
30-2400
|
|
Współczynnik ekranowania
|
dB
|
>=100
|
Według normy EN50117 przewody koncentryczne, w zależności od skuteczności ekranowania, dzielimy na klasy:C, B, A, A+, A++.
Triset 113 PE ma najlepszą skuteczność ekranowania z kabli klasy abonenckiej dostępnych na rynku (pomiędzy klasą A+ i A++).
Klasy ekranowania przewodów
|
Klasa
|
30-1000 MHz
[dB]
|
2-3 GHz
[dB]
|
|
C
|
75
|
55
|
|
B
|
75
|
55
|
|
A
|
85
|
65
|
|
A+
|
95
|
75
|
|
A++
|
105
|
85
|
W zestawie:
-kabel w zakupionej ilości
-Paragon lub FV
GWARANCJA 24-miesiace
Produkt Nowy
