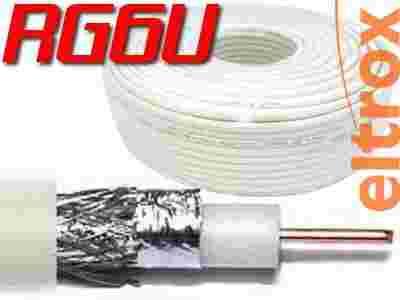

PRZEWÓD KONCENTRYCZNY ANTENOWY
RG6-U, KRĄŻEK 25M
YWDXpek 75-1,02/4,8
(nr kat. 1343)
Kabel współosiowy (W) wysokiej częstotliwości, o żyle wewnętrznej miedziowanej jedno drutowej (D), o izolacji polietylenowej piankowej (Xp), o żyle wewnętrznej w postaci rurki z taśmy polipropylenowej pokrytej aluminium (ek) i oplotu z drutów aluminiowych oraz powłoce polwinitowej PCV (Y).
Najlepszy w swojej klasie kabel koncentryczny CCS
do zastosowań w montażach instalacji końcowych TV SAT!
O jego wysokiej jakości świadczy atest Instytutu Łączności w Warszawie - certyfikat zgodności z normą Unii Europejskiej EN 50117.
Kabel koncentryczny typu RG6 używany jest w profesjonalnych sieciach, rozprowadzających sygnał TV, jak równie stosowany jest jako kabel antenowy dla systemów odbioru naziemnego i satelitarnego.Idealny do końcowych połączeń odbiorników telewizyjnych i satelitarnych.
| PARAMETRY MECHANICZNE |
| Żyła wewnętrzna |
φ 1.02 ± 0.02mm, drut FeCu |
| Dielektryk |
φ 4.8 ± 0.2mm, spieniony fizycznie PE |
| Ekran |
folia Al. + polipropylen, grubość 0.04mm |
| Oplot |
48 żył x 0.12mm drut Al |
| Powłoka zewnętrzna |
φ 6.8mm biały PVC |
| PARAMETRY ELEKTRYCZNE PRZY 20ºC |
| Impedancja charakterystyczna (200 MHz) |
75 Ω ± 3 Ω |
| Skuteczna przenikalność elektryczna |
ε = 1.32 ± 0.2 |
| Pojemność jednostkowa |
52 pF/m ± 1% |
| Tłumienność echa własnego |
40 dB ± 1 dB |
| Tłumienność odbiciowa dla f=200 MHz |
27.5 dB ± 1 dB |
| Współczynnik skuteczności ekranowania |
≥ 75 dB |
| Tłumienność kabla dla f=200 MHz |
9.2 dB/100m |
| TŁUMIENNOŚĆ KABLA |
| Częstotliwość [MHz] |
Wartość [dB] |
| 5 |
1,1 |
| 50 |
5,2 |
| 100 |
6,8 |
| 200 |
9,2 |
| 300 |
11,2 |
| 400 |
12,9 |
| 500 |
14,6 |
| 800 |
17,5 |
| 862 |
19,7 |
| 1000 |
21,4 |
| 1500 |
26,6 |
| 2000 |
31,2 |
W SKŁAD ZESTAWU WCHODZI:
- przewód koncentryczny antenowy RG6U - rolka 25m (nr kat. 1343)
