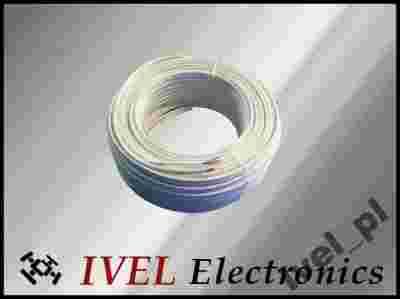

SPECJALISTYCZY PRZEWÓD
DO KAMER PRZEMYSŁOWYCH
KABEL WIZYJNY + KABEL ZASILAJĄCY 2x0,5
MIEDZIANY OPLOT + FOLIA ALUMINIOWA
PRZEWÓD ZASILANIA MIEDZIANY
ŻYŁY ZASILANIA 2 X 0,5mm2
KRĄŻEK 100 METROWY
Oferowany przewód umożliwia w sposób profesjonalny zrealizować zasilanie kamer telewizji przemysłowej. Ogólnie kamery zasilane napięciem stałym 12V lub przemiennym 220V i są dołączone do najbliższego gniazda sieciowego, jednak gdy takiego nie ma w pobliżu kamery pojawia się problem.
Optymalnym rozwiązaniem jest zastosowanie specjalnego kabla koncentrycznego z dodatkową parą przewodów zasilających.
Oferowany przewód oprócz sygnały VIDEO umożliwia poprowadzenie zasilania za pomocą specjalnej pary przewodów (wystarczy podłączyć je np. do wspólnego zasilacza w pomieszczeniu obserwacyjnym - przy użyciu oferowanego przewodu można zasilić wiele kamer z jednego zasilacza)
Specjalistyczny kabel do TELEWIZJI PRZEMYSŁOWEJ. Dwie żyły zasilania plus kabel koncentryczny.
Parametry przewodu elektrycznego:
Linka: 2 x 0.5mm²
Parametry przewodu koncentrycznego:
- Impedancja: 75 Ω
- Żyła: drut CU 0.59
- Izolacja: PE pełny 3.7
- Ekran: Folia Al (PET)
- Oplot: drut CU
- Współczynnik ekranowania: > 75 dB
- Powłoka zewnętrzna: PVC 5.5 mm
Wykaz tłumienności (db) 100 metrowego odcinka kabla dla wybranych częstotliwości (MHz):
- 100 MHz - 10.6 dB
- 200 MHz - 15.2 dB
- 500 MHz - 25.4 dB
- 1000 MHz - 38.9 dB
Przeciętnie przyjmuje się, ze sygnał video można przesłać kablem K-60 na odległość do 400 m bez stosowania wzmacniacza.
Kabel do telewizji przemysłowej K-60+2X0.50 posiada 2 żyły po 0.5 mm². Rezystancja teoretyczna to 3.4Ω/100m. Producent przewodu podaje 5.5 Ω/100m. Zasilając kamerę napięciem 12V kablem K-60+2X0.50 i zakładając spadek napięcia do 11V zasilanie można przesłać na odległości podane w tabelce:
|
Długość kabla dla R=3.4Ω / 100m
|
Długość kabla dla R=5.5Ω / 100m
|
Max. Prąd
K-60+2X0.50
0.5mm²
|
|
[m]
|
[m]
|
[A]
|
|
10
|
6.2
|
1.471
|
|
20
|
12.3
|
0.735
|
|
30
|
18.5
|
0.49
|
|
40
|
24.7
|
0.368
|
|
50
|
30.9
|
0.29
|
|
60
|
37.1
|
0.245
|
|
70
|
43.3
|
0.210
|
|
80
|
49.4
|
0.184
|
|
90
|
55.7
|
0.163
|
|
100
|
61.8
|
0.147
|
|
150
|
92.7
|
0.098
|
|
200
|
122.8
|
0.074
|
|
250
|
154
|
0.059
|
|
300
|
185.5
|
0.049
|
|
350
|
216.4
|
0.042
|
|
400
|
245.7
|
0.037
|
|
450
|
275.4
|
0.033
|
|
500
|
313.4
|
0.029
|
W skład zestawu wchodzi:
- przewód do kamer przemysłowych z żyłami zasilającymi 2x0,5 ( cena za 100mb)
- polska instrukcja obsługi
- karta gwarancyjna
- FV lub paragon fiskalny
PRODUKT JEST FABRYCZNIE NOWY
