Produkt nowy, gwarancja 24 miesiące
Zastosowanie:
obniżenie napięcia stałego z małymi stratami mocy
np: zmiana napięcia akumulatora 7V2 na 3V6 w sprzęcie przenośnym
w technice samochodowej zmiana 12V na 5V do zasilania drobnych urządzeń
zmiana napięcia wyjściowego posiadanej ładowarki itp.
Właściwości:
Sprawność do 90%.
3V3, 3V6, 4V0, 4V2, 5V0, 6V, 7V5, 9V, 10V,12V,13V8 typowe napięcia wyjściowe,
lub inne w zakresie 1V3 do 13V8 na zamówienie.
Napięcie wejściowe do 20V .
Prąd wyjściowy nominalny do 1.5A (max 2A).
Zabezpieczenie termiczne i prądowe (2.5A).
Płaska konstrukcja, wysokość tylko 6mm (36 x 23.5 x 6mm)
Opis przetwornicy:

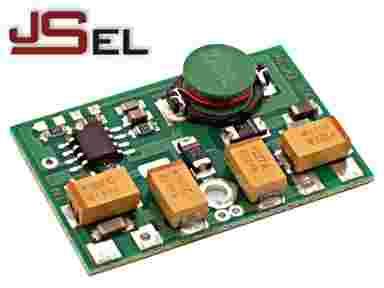

DC2A jest to uniwersalna przetwornica produkowana na różne napięcia wyjściowe. Płaska konstrukcja (wysokość 6mm) sprawia, że łatwo ją zastosować w sprzęcie przenośnym. Jedna strona płytki przetwornicy jest zarazem radiatorem odprowadzającym ciepło z układu scalonego. Dodatkowo przetwornicę można przykręcić tą stroną do np. metalowej obudowy urządzenia lub do radiatora co poprawi chłodzenie. Dla napięć wyjściowych do 9V, prądów do 1.5A i swobodnym dostępie powietrza do przetwornicy, dodatkowy radiator nie jest wymagany.
Opis wyprowadzeń przetwornicy DC2A
| Przykładowe dane techniczne dla przetwornicy DC2/5V |
| napięcie wyjściowe |
+5V +/-0.05V |
| napięcie wejściowe |
+6V5 do +20V |
| prąd nominalny |
1.5A |
| max. prąd obciążenia krótkotrwały |
2A |
| sprawność (Iwy=1.5A Uwe=15V) |
84% |
| tętnienia na wyjściu |
max. 25mVpp |
| pobór prądu bez obciążenia |
3mA |
| częstotliwość oscylatora |
250kHz |
| wymiary ( szer. / głęb. / wys.) |
36 / 23.5/ 6 mm |
Typowe oscylogramy (tętnienia) napięcia wyjściowego z przetwornicy DC2/5V dla
prądu obciążenia 50mA z lewej i 1.5A z prawej strony. Uwy=5V, Uwe=15V.
Ustawienie oscyloskopu: 5mV/dz, 2us/dz.
W zamówieniu prosimy o podanie napięcia wyjściowego i wejściowego przetwornicy oraz opcji dostawy i płatności.
Inne przetwornice oferowane na naszych akcjach Allegro:
| typ |
rodzaj |
I max. |
U wy. typ. |
U we |
wymiary mm |
cena |
| DC05 |
w dół |
0.5A |
2V-24V |
3V-40V (48V) |
30x16.6x15,5 |
9zł |
| DC1 |
w dół |
1A |
2V-24V |
3V-37V |
29x16.6x15,5 |
14zł |
| DC2 |
w dół |
2A |
1V3-13V8 |
3V5-20V |
36x23.5x6 |
20zł |
| DC3 |
w dół |
3.5A |
3V-24V |
5V-40V |
55x44x30 |
32zł |
| DC3HV |
w dół |
3A |
3V-24V |
5V-57V |
55x44x30 |
40zł |
| DCU02 |
w górę |
0.2A |
5V-30V |
3V-20V |
29x16.8x16 |
16zł |
| DCU09 |
w górę |
1.0A |
4V-15V |
2V-12V |
36x23.5x6 |
35zł |
| DCU1 |
w górę |
1.5A |
5V-30V |
3V-24V |
55x44x30 |
42zł |
