Przetwornica napięcia stałego DC1 (1A)

22-12-2014, 16:04
Aukcja w czasie sprawdzania była zakończona.
Cena kup teraz: 14 zł      Aktualna cena: 14 zł
Użytkownik jselektronik
numer aukcji: 4879167637
Miejscowość Warszawa
Kupiono sztuk: 3    Licytowało: 2    Wyświetleń: 70
Koniec: 22-12-2014, 15:39
info Niektóre dane mogą być zasłonięte. Żeby je odsłonić przepisz token po prawej stronie. captcha

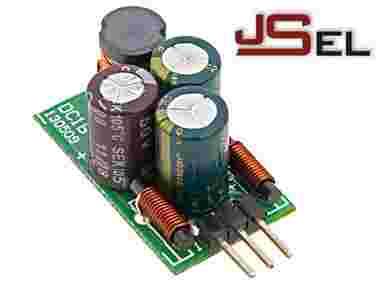

Przetwornica napięcia stałego DC1
(impulsowy stabilizator napięcia 1Amp.)
Kontakt:
  • tel.
    		•  (22)[zasłonięte]245 09
  • kom.
    		•  501 [zasłonięte] 418
  • e-mail:
    		•  [zasłonięte]@jsel.pl
  • www:
    		•  jsel.pl

    Pracujemy:
  • od poniedziałku do piątku w godzinach 9-17
  • wysyłki realizujemy w dni robocze.
    • Koszty przesyłki:
  • Szczegóły w zakładce "Dostawa i płatność"
    • Zapewniamy:
  • gwarancję 24 miesiące
  • pomoc techniczną
  • fakturę VAT lub paragon
    • Dane konta:
  • mBank
    • 02 1140 [zasłonięte] 2[zasłonięte]0040002 [zasłonięte] 598354

    Produkt nowy, gwarancja 24 miesiące


    Zastosowanie:

  • Obniżenie napięcia stałego z małymi stratami mocy.
  • Wysoko sprawny stabilizator impulsowy zastępujący liniowe stabilizatory 78XX
  • Wstępny zasilacz obniżający napięcie przed dokładnym stabilizatorem liniowym.

    • Właściwości:
  • Sprawność do 92%.
  • Wyprowadzenia tak samo jak w stabilizatorze 7805.
  • 3V3, 5V0, 7V5, 9V, 12V, 13.8V napięcia wyjściowe lub 1.5V do 24V na zamówienie.
  • +/- 2% max tolerancja i zmiany napięcia wyjściowego.
  • Typowe tętnienia na wyjściu 10 mVpp (max. 20mV).
  • Prąd wyjściowy nominalny do 900mA, max. 1A
  • Napięcie wejściowe do 37V.
  • Zabezpieczenie termiczne i prądowe (1A).
  • Niewielkie wymiary : 29 x 16.8 x 16mm


    • DC1 jest to uniwersalna przetwornica produkowana na różne napięcia wyjściowe. Z powodzeniem zastępuje stabilizator liniowy dla mniej wymagających zastosowań. Dzięki dużej sprawności, w porównaniu ze stabilizatorem, straty cieplne są małe i dlatego nie jest wymagany żaden radiator.
    Przykład:
    napięcie zasilania: +15V
    napięcie wyjściowe: +5V
    prąd wyjściowy: 500mA
    Przy takich założeniach, stabilizator liniowy pobiera ze źródła prąd 500mA i rozprasza moc 5W ! co wymaga zastosowania sprawnego radiatora . W tych samych warunkach przetwornica pobiera ze źródła zasilania prąd 190mA i rozprasza moc ok. 0.35W.
    Poniżej na zdjęciu porównanie wielkości przetwornicy DC1 i stabilizatora liniowego z odpowiednim radiatorem dla podanego przykładu.

    W zamówieniu prosimy o podanie napięcia wyjściowego przetwornicy oraz wybraną opcję dostawy i płatności


    Porównanie wielkości przetwornicy DC1 i stabilizatora
    liniowego z odpowiednim radiatorem dla podanego wyżej przykładu

    DC1.pdf (ok. 100kB) - dane techniczne

    Inne przetwornice oferowane na naszych aukcjach Allegro:
    typ rodzaj I max. U wy. typ. (max) U we. typ. (max) wymiary mm cena
    DC05 w dół 0.5A 2V-24V 3V-40V 30x16.6x15,5 9zł
    DC1 w dół 1A 2V-24V 3V-37V 29x16.6x15,5 14zł
    DC2 w dół 2A 2V-12V 3V5-20V 36x23.5x6 20zł
    DC3 w dół 3.5A 3V-24V 5V-40V 55x44x30 32zł
    DC3HV w dół 3A 3V-24V 5V-57V (60V) 55x44x30 40zł
    DCU02 w górę 0.2A 5V-30V 3V-20V 30x17x16 16zł
    DCU09 w górę 1.0A 4V-12V 2V-12V 36x23.5x6 35zł
    DCU1 w górę 1.5A 5V-57V 3V-24V 55x44x30 42zł


    ZAPRASZAMY !
