Regulator obniżający napięcie.

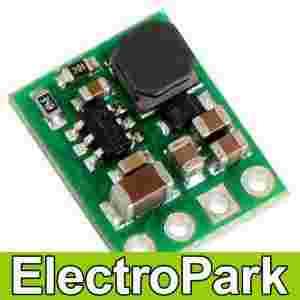

Niewielkich wymiarów płytka (10 x 13mm) D24V6F12 regulatora obniżającego napięcie wymaga napięcia wejściowego 15V - 42V. Napięcie wyjściowe wynosi 12V, a maksymalny prąd wyjściowy to 600mA. Wtyki mają rozstaw 2,54mm, czyniąc płytkę kompatybilną ze standardowymi płytkami prototypowymi i stykowymi.
Regulatory te mają typową wydajność 80% - 90%, co jest o wiele bardziej skuteczne niż regulatory liniowe, zwłaszcza gdy różnica pomiędzy napięciem wejściowym i wyjściowym jest duża.
Regulator ma zabezpieczenie przed zwarciem, i wyłącznik termiczny zabezpieczający przed przegrzaniem. Płytka nie posiada zabezpieczenia przed odwrotnym podłączeniem napięcia.
Dane techniczne:
- Napięcie wejściowe: 15V do 42V
- Napięcie wyjściowe: 12V
- Maksymalny prąd wyjściowy: 600mA
- Częstotliwość przełączania: 550kHz
- Typowy bez obciążenia prąd spoczynkowy: 2mA
- Typowy prąd spoczynkowy z SHDN = 0 V: 20µA
- Zabezpieczenie przed przegrzaniem
- Zabezpieczenie przez zbyt dużym prądem
- Małe wymiary: 13 × 10 × 3mm
Typowa wydajność i prąd wyjściowy
Sprawność regulatora napięcia, określana jako (moc wyjściowa)/(moc wejściowa), jest ważnym parametrem jego pracy, szczególnie, gdy żywotność baterii lub wydzielanie ciepła są istotne. Regulator przełączający posiada zazwyczaj wydajność 80% do 90%. Maksymalny osiągalny prąd wyjściowy płytki zależy od wielu czynników, w tym temperatury otoczenia, przepływu powietrza, odprowadzania ciepła oraz napięcia wejściowego i wyjściowego. Więcej szczegółów na wykresach poniżej.
Należy zauważyć, że możliwy do osiągnięcia prąd wyjściowy zależy od napięcia wejściowego i wyjściowego, jak pokazano na poniższym wykresie.
Krótkotrwale impulsy napięcia
Po podłączeniu napięcia do obwodów elektronicznych, początkowy wzrost prądu może spowodować skoki napięcia, które są o wiele wyższe od napięcia wejściowego. Jeśli skoki te przekraczają maksymalne napięcie regulatora (42V), regulator może zostać zniszczony.
W testach z typowymi przewodami zasilającymi napięcie wejściowe powyżej 20V spowodowało skoki ponad 42V. W przypadku podłączenia więcej niż 20V lub twój przewód zasilający lub zasilanie ma wysoką indukcyjność, zalecany jest kondensatora 33µF lub większy kondensator elektrolityczny przylutowany blisko regulatora pomiędzy VIN i GND. Kondensator powinien być obliczany na conajmniej 50V.
