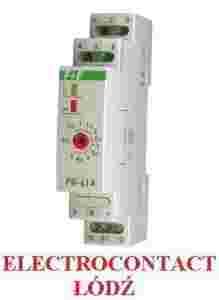

Przekaźnik priorytetowy PR-614 do współpracy z przekładnikiem prądowym firmy F&F Pabianice

Dane techniczne

zasilanie: 230V AC

prąd odbiorników niepriorytetowych <16A lub większy z zastosowaniem stycznika

prąd wejścia pomiarowego  <5A

styk: separowany 1Z

prąd przełączenia - regulowany  0,5÷5A

histereza powrotu: 10%

opóźnienie przełączenia:  0,1sek

opóźnienie powrotu:  0,1sek

pobór mocy:  0,4W

temperatura pracy:  -25÷50°C

wymiary: 1 moduł (18mm)

przyłącze: zaciski śrubowe 2,5mm²

montaż: na szynie 35mm

Przeznaczenie
Przekaźniki priorytetowe stosujemy między innymi, gdy w obwód prądowy podłączone są minimum dwa odbiorniki dużej mocy mogące pracować niezależnie, a ich jednoczesna praca spowodowałaby zadziałanie zabezpieczeń prądowych.

Działanie:

Potencjometrem nastawiana jest wartość poboru prądu w obwodzie priorytetowym, powyżej której przekaźnik odłącza obwód niepriorytetowy. Spadek poboru prądu w obwodzie priorytetowym poniżej nastawionej wartości progowej spowoduje automatyczne załączenie obwodu niepriorytetowego. W przypadku kiedy załączony jest już odb. priorytetowy przekaźnik uniemożliwi załączenie odb. niepriorytetowego.
 Przekaźnik jest przystosowany do współpracy z przekładnikiem prądowym o prądzie wtórnym 5A. Obwód pierwotny przekładnika włączone jest w obwód  prądowy odbiornika priorytetowego, a wtórny do zacisków pomiarowych przekaźnika.
Wartość rzeczywista nastawy prądu,  przy którym zadziała przekaźnik jest iloczynem liczby ustawionej pokrętłem na skali i zastosowanego przekładni przekładnika prądowego.
Przykład
Dla odbiornika priorytetowego o maksymalnym obciążeniu 140A stosujemy przekładnik prądowy o parametrach 150/5A. Przekładnia wynosi 30. Przy nastawie wartości na skali równej 2A przekaźnik zadziała przy rzeczywistej wartości prądu równej 60A (2A×30=60A).


Uwaga:


Prąd wejścia pomiarowego (zaciski 4-6) nie może przekroczyć 5A.
