Mamy w sprzedaży wszystkie wyroby firmy F&F.

przedmiotem aukcji jest

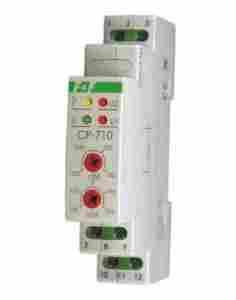

Przekaźnik napięciowy CP-710

Z BLOKADĄ CZASOWĄ.

Przeznaczenie
Przekaźnik napięciowy CP-710 służy do kontroli napięcia sieci jednofazowej i zabezpieczenia odbiornika jednofazowego przed skutkami wzrostu lub spadku napięcia poza ustawione wartości.

Działanie
Potencjometrami ustawiany jest dolny (U1) i górny (U2) próg napięcia. Jest to tzw. okno napięciowe, w granicach którego mogą następować zmiany napięcia zasilania nie powodujące zadziałania przekaźnika. Prawidłowe napięcie odbiornika sygnalizowane jest świeceniem LED zielonej (pozycja styku 7-10). Zmiana napięcia zasilania powyżej lub poniżej nastawionych progów napięciowych spowoduje zadziałanie przekaźnika (przełączenie styku w pozycję 7-12). Spadek napięcia poniżej ustalonej wartości U1 jest sygnalizowany świeceniem LED czerwonej (U1). Wzrost napięcia powyżej ustalonej wartości U2 jest sygnalizowany świeceniem LED czerwonej (U2). Powrotne przełączenie styku przekaźnika nastąpi automatycznie po powrocie właściwego napięcia.

Przekaźnik może być zasilany napięciem do 450V~. Pozwala to na skuteczną ochronę odbiornika nawet przy wzroście napięcia ponad dopuszczalne normy. Również w przypadkach zamiany biegunowości zasilania nie spowoduje to zniszczenia ("spalenia") przekaźnika.
Na skutek niestabilnego napięcia w sieci i częstych zmian napięcia zasilającego poza ustalone progi okna napięciowego (minimum 10 razy w ciągu 1 minuty) przekaźnik blokuje się na czas 10 minut (styk zostaje w położeniu 7-12). Zapobiega to zbyt częstemu, cyklicznemu włączaniu i wyłączaniu podłączonego odbiornika. Stan blokady sygnalizowany jest świeceniem LED żółtej.

Dane techniczne

zasilanie	50÷450V AC
prąd obciążenia	<16A
styk	separowany 1P
sygnalizacja zasilania	LED zielona
sygnalizacja przekroczenia progów napieciowych	2×LED czerwona
sygnalizacja blokady	LED żółta
próg napięciowy zadziałania
dolny U1	150÷210V
górny U2	230÷260V
histereza napięciowa powrotu
dla progu U1	5V
dla progu U2	5V
czas zadziałania
dla progu U1	1,5sek
dla progu U2	0,1sek
czas powrotu
dla progu U1	1,5sek
dla progu U2	1,5sek
pobór mocy	0,8W
temperatura pracy	-25÷50°C
przyłącze	zaciski śrubowe 2,5mm²
wymiary	1 moduł (18mm)
montaż	na szynie 35mm

Pliki do pobrania:

CP-710 instrukcja

gwarancja producenta 24 miesiące

do każdego zakupu wystawiamy paragon lub fakturę VAT

możliwy również odbiór osobisty po wcześniejszym uzgodnieniu (tylko za gotówkę) w naszej siedzibie

P.H.P.U. Mapex sp.j.

ul. św. Jana 48

95-200 Pabianice

pn-pt 9-17

tel. (42)[zasłonięte]215 31 wew.24

kliknięcie "kup teraz" oznacza akceptację naszego regulaminu

pozostałe PRZEKAŹNIKI NAPIĘCIOWE
CP-709 jednofazowy, Un=150-350V, I=16A , 1 moduł
CP-710 jednofazowy, Un=230V, Imax=10A , 1 moduł
CP-730 trójfazowy, Un=3x400V+N, Ister.=16A , 3 moduły
CP-733 trójfazowy, Un=3x(150÷450)+N; styk 3×1R
CP-734 trójfazowy, Un=3x(150÷450)+N; styk 3×1Z
CP-500 trójfazowy, Un=3x500V bez N
