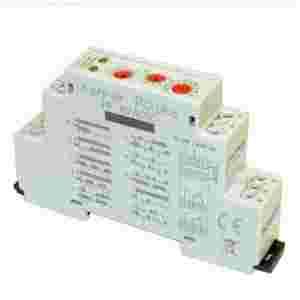

PRZEKAŹNIK CZASOWY 10 - FUNKCYJNY

FIRMY KENNER POLSKA

PF-10/ACDC

Urządzenie przeznaczone jest do połączeń z siecią 1-fazową 230 V i 24 V lub napięciem stałym 24 V. Układ musi zostać podłączony zgodnie z obowiązującymi normami. Przeznaczeniem przekaźnika jest sterowanie czasowe w układach automatyki przemysłowej oraz domowej (np.: oświetlenie, ogrzewanie, itp.). Urządzenie wykonane jest w postaci pojedynczego modułu. Sygnalizacja zasilania – zielona dioda LED, sygnalizacja zadziałania – czerwona dioda LED.

Dane Techniczne

Zasilanie
Znamionowy pobór mocy
Sygnalizacja zasilania
Zakres czasowy
Obciąż prądowa zestyku
Maksymalna moc łączeniowa
Rezystancja zestyków
Max napięcie łączeniowe
Min moc łączeniowa DC
Sygnalizacja działania
Trwałość mechaniczna
Trwałość łączeniowa AC1
Temperatura pracy
Napięcie izolacji
Czas zadziałania
Wymiary

230 V AC | 24 V AC/DC
6.9 W | 1.1 W / 0.62 W
zielona LED
0.1 s : 10 dni
8 A
2000 VA
<100 mΩ
400 VAC /300 VDC
0.3 W
czerwona LED
> 3 x 10⁷
>10⁵
-20 . . +50 ^oC
400 V AC
7 ms
89.2 x 17.5 x 58 mm

Schemat połączeń

Opis wyprowadzeń
3 zacisk N/-
1 - 3 zasilanie układu: ~230 V
2 - 3 zasilanie układu: ~24 V
2 - 3 zasilanie układu: +24 V
8, 11 wejście: zasilanie odbiornika
7, 10 wyjście: styk zwierny
9, 12 wyjście: styk rozwierny
6 wejście sterujące

Funkcje

a) opóźnione wyłączenie

Załączenie napięcia zasilania powoduje złączenie styków w pozycji 8-7 oraz 11-10 (stan wykonawczy) następuje odliczanie nastawionego czasu t, po upływie którego następuje przełączenie styków w pozycję 8 - 9 oraz 11 - 12 (stan początkowy).

b) opóźnione włączenie

Załączenie napięcia zasilania powoduje rozpoczęcie odliczania nastawionego czasu t po upływie, którego następuje przełączenie styków w pozycję 8 - 7 oraz 11 - 10.

c) praca cykliczna z opóźnionym wyłączeniem

Cykliczna realizacja funkcji „opóźnione wyłączenie”.

d) praca cykliczna z opóźnionym załączeniem

Cykliczna realizacja funkcji „opóźnione załączenie”.

e) załączanie na określony czas

Przy aktywacji wejścia sterującego następuje włączenie przekaźnika na nastawiony czas t. Podczas odmierzania czasu przekaźnik nie reaguje na zmianę stanu wejścia sterującego.

f) wyłączanie na określony czas

Przy aktywacji wejścia sterującego następuje wyłączenie przekaźnika na nastawiony czas t. Podczas odmierzania czasu przekaźnik nie reaguje na zmianę stanu wejścia sterującego.

g) generowanie impulsu 0.5 s po czasie t wyzwalane wejściem sterującym
v Przy aktywacji wejścia sterującego następuje odmierzanie nastawionego czasu, po upływie którego zwierane są styki 8, 7 i 10, 11 na czas 0.5 s. Podczas odmierzania czasu przekaźnik nie reaguje na zmianę stanu wejścia sterującego.

h) zmiana stanu przy aktywacji wejścia sterującego

Przełączenie pozycji styków następuje przy każdorazowej aktywacji wejścia sterującego.

i) generowanie impulsu 0.5 s po zadanym czasie

Załączenie napięcia zasilania powoduje odliczanie czasu t, po upływie którego zwierane są styki 8, 7 i 10, 11 na czas 0.5 s.

j) cykliczne impulsy z funkcją zatrzymania
Załączenie napięcia zasilania powoduje rozpoczęcie odliczania nastawionego czasu t, po upływie którego zwierane są styki 8,7 i 10,11 przekaźnika na 0.5 s. Cykl ten powtarza się do momentu aktywacji wejścia sterującego. Ponowna aktywacja wejścia sterującego rozpoczyna pracę cykliczną po upływie ustawionego czasu t.

Ustawianie czasu pracy

Ustawić pokrętło wyboru zakresu pracy na odpowiadającą wartość, następnie ustawić wartość na skali z zakresu 1 - 10. Czas pracy t odpowiada iloczynowi tych dwóch wartości. Przekaźnik pozwala na ustawienie czasu w zakresie 0.1 s ÷ 10 dni. Ustawienie pokrętła zakresu pracy na wartość ON powoduje złączenie styków w pozycji 8 - 7 oraz 11 - 10. Ustawienie pokrętła zakresu pracy na wartość OFF – pozycja styków 8 - 9 oraz 11 - 12.

Dostępność i Gwarancja

Oferowany przez nas produkt posiada 24 miesiące gwarancji.
Dostępny od zaraz.
