Budowa

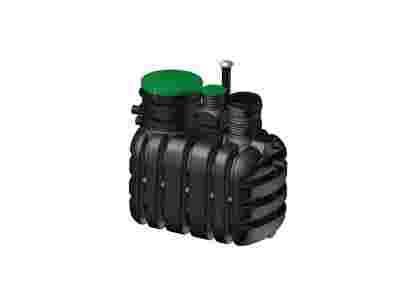

Złoże biologiczne napowietrzane Bio-uno składa się z monolitycznego zbiornika z polietylenu wysokiej gęstości (PEHD), produkowanego metodą wytłaczania z rozdmuchem. Zbiornik ten ma kształt zbliżony do prostopadłościanu, z zaokrąglonymi narożnikami. W celu zwiększenia wytrzymałości mechanicznej posiada on szereg przetłoczeń konstrukcyjnych. Zbiornik wyposażony jest w dwa okrągłe włazy rewizyjne z pokrywami PE – jeden o średnicy ø400, drugi – ø600.
Wewnątrz zbiornika znajduje się przegroda wykonana z PEHD dzieląca go na dwie komory. Pierwsza z nich pełni funkcję osadnika wstępnego, druga napowietrzanego złoża zanurzonego. Konstrukcja przegrody umożliwia swobodną wentylację między dwoma częściami zbiornika.
W pierwszej komorze znajduje się:
syfon doprowadzający ścieki
filtr doczyszczający
Z kolei w komorze drugiej znajdują się:
wypełnienie złoża biologicznego - kształtki wykonane z PP,
umieszczona w części dolnej perforowana płyta, na której ułożone są kształtki wypełniające,
siatka, ułożona na wypełnieniu, przytrzymująca kształtki i uniemożliwiająca ich ekspansję,
system napowietrzania mechanicznego składający się z przewodów napowietrzających wykonanych z rur PE DN 20 mm, cyrkulatora wykonanego z rury PE DN 110 oraz drobno pęcherzykowego dyfuzora rurowego o średnicy 63mm wykonanego z PCV i EPDM.
pompa recyrkulacyjna typu „mamut”
Złoże wyposażone jest ponadto w:
króciec wlotowy PE DN110 połączony z rurą rozprowadzającą ścieki po powierzchni płyty rozsączającej,
króciec wylotowy PE DN 110 (odpływ oczyszczonych ścieków),
dwa króćce wentylacyjne PE DN 110 umieszczone w pobliżu króćców wlotowego i wylotowego.
Działanie
Złoże biologiczne napowietrzane Bio- Uno jest kompaktowym całkowicie
samodzielnym reaktorem biologicznym realizującym procesy oczyszczania mechanicznego (I komora) i biologicznego (II komora). Ścieki surowe wpływają poprzez syfon do I komory złoża biologicznego, która pełni rolę osadnika wstępnego. W komorze tej następuje głównie mechaniczne oczyszczenie ścieków poprzez sedymentację, flotację i dekantację. Zsedymentowane cząstki tworzą tzw. osad wstępny odkładający się na dnie zbiornika. Osad ten podlega fermentacji (warunki beztlenowe), w wyniku której powstają cząstki rozpuszczalne w wodzie, które są dalej oczyszczane w II komorze reaktora. Powstają także nierozpuszczalne związki mineralne pozostające na dnie osadnika wstępnego (I komora). Ścieki w I komorze przy maksymalnym obciążeniu (4 RLM)przebywają ok. 2 dób co zapewnia prawidłowy proces fermentacji bez efektu zagniwania nieczystości. Dzięki uniesionym ku górze zanieczyszczeniom takim jak tłuszcze, oleje itp. na powierzchni ścieków tworzy tzw. kożuch. Z części tych zanieczyszczeń również powstają związki rozpuszczalne przechodzące do dalszego etapu oczyszczania. Z I komory ładunek zanieczyszczeń przepływa poprzez filtr doczyszczający (ułatwiający dekantację i redukcję zawiesiny ze ścieków) do komory ze złożem biologicznym. Dalej, poprzez otwory znajdujące się na rurze rozprowadzającej, ścieki rozprowadzane są po całej powierzchni płyty zraszającej, a następnie rozsączane są na całej powierzchni złoża, które wypełnione jest kształtkami z polipropylenu. Ścieki przesączającą się grawitacyjnie po wypełnieniu złoża. Budowa kształtek umożliwia uzyskanie dużej powierzchni właściwej i porowatości wypełnienia, które znacznie ułatwia natlenienie ścieku. Natlenienie to uzyskuje się poprzez dopływ świeżego
