Programator USB AVR

Tu kupujesz programator w obudownie, wraz z kabelkiem USB, oraz podstawką do programowania!

Opis programatora:



Programator USB AVR jest programatorem jak sama nazwa wskazuje umożliwiającym programowanie procesorów firmy  ATMEL, poprzez port USB. Powstał on z myślą o właścicielach nowych komputerów, które do komunikacji używają głównie portu USB.

Umożliwia on programowanie wszytkich procesorów firmy ATMEL.



Do układu docelowego dołączany jest poprzez przejrzyste złącze programujące, które jest świetnie opisane, bądź sam programowany układ wkładamy w specjalna podstawkę do programowania, którą podłącza się bezpośrednio do programatora (programowany procesor jest wtedy zasilany z portu USB), podstawki do programowania mamy również w swojej ofercie (zdjęcie z prawej)

.







Współpraca z programami:
Programator USB AVR współpracuje z darmowym programem
AVRDUDE. AVRDUDE jest programem darmowym, który można
bez problemu znaleść w internecie. Sam program jest aplikacją obsługiwaną z
wiersza poleceń, jednak w komplecie do iego dokładam nakładkę, która jest
programem okienkowym obsługiwanym bezpośrednio z windows.
Jednym z takich programów jest  AVRDUDE-GUI.
Jest to bardzo prosta w obsłudze aplikacja, do której skrócona instrukcję
dokładam wraz z programatorem.

Programator może też bez problemu pracować z takimi programami jak:
-         AVRDUDE (wraz z nakładkami)
-         BASCOM-AVR (za pośrednictwem AVRDUDE)
-         AVRStudio (za pośrednictwem AVRDUDE)

Obsługiwane procesory:

  Programator USB AVR umożliwia programowanie wszystkich mikrokontrolerów z rodziny AVR firmy ATMEL obsługiwanych przez darmowy program AVRDUDE. Pełna lista procesorów znajduje się na stronie autora programu.

Są to między innymi:

ATtiny12 ATtiny13 ATtiny15 ATtiny2313 ATtiny25 ATtiny26 ATtiny45 ATtiny85

AT90CAN128 AT90PWM2 AT90PWM3 AT90S1200 AT90S2313 AT90S2333 AT90S2343 AT90S4414 AT90S4433 AT90S4434 AT90S8515 AT90S8535

ATmega103 ATmega128 ATmega1280 ATmega1281 ATmega16 ATmega161 ATmega162 ATmega163 ATmega164 ATmega168 ATmega169 ATmega2560 ATmega2561 ATmega32 ATmega324 ATmega329 ATmega3290 ATmega48 ATmega64 ATmega640 ATmega644 ATmega649 ATmega6490 ATmega8 ATmega8515 ATmega8535 ATmega88



Zalety programatora:

- umożliwia programowanie wszystkich mikrokontrolerów AVRobsługiwanych przez AVRDUDE
- podłączany do portu USB komputera PC (posiadają go wszytkie nowo komputery)
- podłączany do układu docelowego przez przejrzyste i dobrze opisane złącze
- zasilanie z portu USB - nie wymaga zewnętrznego zasilania dzięki znikomemu poborowi mocy
- możliwość zasilania układu docelowego z programatora (5V)
- zabezpieczenie programatora przed uszkodzeniem w przypadku podłączenia do układu zasilonego zbyt wysokim napięciem
- sygnalizacja diodami LED stanu pracy:
- zasilanie (czerwona)
- programowanie (zielona)
- zasilanie układu docelowego (na przykład podstawki do programatora)
- konfiguracja programatora poprzez zworki:
- programowanie mikrokontrolerów z zegarem < 2MHZ
- zasilanie układu docelowego z portu USB
- małe wymiary

Opis złączy programatora:

Programator ma złącze programujące zgodne z moja płytką testową oraz z płytką AVR3500.
W przypadku zastosowaniainnego rozkładu pinów należy użyć odpowiedniegokabelka, uwzględniając wstystkie poniżej wymienionelinie sygnałowe (w tym VCC i GND):
- MOSI, SCK, MISO sygnały magistrali SPI
- RST reset układu programowanego
- +5V napięcie zasilania układu docelowego
- GND masa układu docelowego
- Dioda czerwona- zasilanie programatora
- Dioda zielona- programowanie
- EXT zas. – po włożeniu zworki zasila programowany układ z portu USB
- PRG złącze programowania
- SLOW <2MHz – złącze, które musi być zwarte przy programowaniu procesorów taktowanych zegarem poniżej 2MHz (większość nowych ma ustawione 1 MHz)

Konfiguracja:

Konfiguracja programatora odbywa się poprzez 2 zworki.
- W przypadku programowania procesorów, których częstotliwość taktowania jest mniejsza niż 2 MHz, należy załączyć ZWORKĘ Slow <2Mhz, obniżającą częstotliwość programowania.
Chcąc zasilić układ który programujemy z portu USB poprzez programator należy zewrzeć ZWORKĘ EXT zas.. Należy jednak pamiętać o tym, aby nie podłanczać w tym samym czasie zasilania układu programowanego.

Do podłączania programatora z komputerem PC wykorzystywany jest kabel USB A - mini B.

 Jeśli chodzi o instrukcję i sterowniki to do pobrania są one na moim forum internetowym- link na stronce o mnie. Przy zakupie programatora wraz z płytką testową, sterowniki dostajesz nagrane na płycie CD dołączonej do płytki testowej, jeśli kupujesz sam programator, wysyłam go bez płyty CD ze względu na gabaryty samej płyty a ty pobierasz sobie wszytko z mojej strony internetowej, oczywiście na życzenie kupującego mogę nagrać wszystko na CD, ale nie wiem czy to ma sens bo wszytko zajmuje tylko 3 MB.

Układ jest oczywiście nowy objęty 12 miesięczną gwarancją !

Co kupujesz na tej aukcji ?

Kupujesz zmontowany i sprawdzony gotowy do użytku programator zamontowany w obudowie która poprawia komfort użytkowania. Ponadto w komplecie dostajesz kabelek USB do połączenia z komputerem, oraz podstawkę do programowania procesorów AVR.

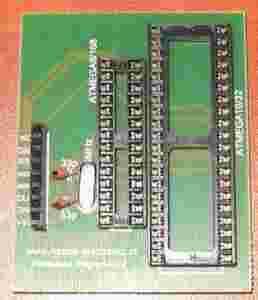

Podstawka umożliwia programowanie najpopularniejszych procesorów czyli: ATMEGA8, ATMEGA48, ATMEGA168 ATMEGA16, ATMEGA32 oraz inne zgodne wyprowadzeniami z powyższymi.



Na poniższym zdjęciu komplet jaki kupujesz



























Sama podstawka programatora, umożliwia programowanie układów, które mają ustawiony "fuse bit" na zewnętrzny oscylator, a to dzięki zamontowanemu na niej kwarcu. Podczas programowanie w tej płytce programator musi być ustawiony na zasilanie układu z portu USB (założona zworka EXT zas.)

Podstawka jest tak zaprojektowana, że do jej podłączenia z programatorem nie potrzebujemy żadnego kabelka. Wystarczy włożyć programowany procesor a złącze programowania (żeńskie na podstawce) włożyć z złącze programatora (męskie)- tak jak na zdjęciu poniżej.













 Jeśli chodzi o instrukcję i sterowniki to do pobrania są one na moim forum internetowym- link na stronce o mnie. Przy zakupie programatora wraz z płytką testową, sterowniki dostajesz nagrane na płycie CD dołączonej do płytki testowej, jeśli kupujesz sam programator, wysyłam go bez płyty CD ze względu na gabaryty samej płyty a ty pobierasz sobie wszytko z mojej strony internetowej.

Więcej szczegółów na temat programatora znajdziesz na moim forum internetowym. Link do forum znajdziesz na stronce "o mnie" (przy nazwie użytkownika)

Na zakupiony programator wystawiamy oczywiście na życzenie kupującego rachunek.
