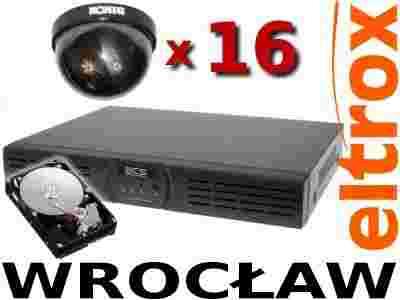

PROFESJONALNY ZESTAW DO MONITORINGU
OPARTY O REJESTRATOR BCS 3116
16 KANAŁÓW VIDEO, 4 KANAŁY AUDIO, H.264, VGA, LAN,
USB REJESTRACJA DO 100KL/S D1, DO 400KL/S CIF, PENTAPLEX
W skład zestawu wchodzi:
- 16-kanałowy rejestrator cyfrowy BCS-3116 (nr kat. 3847)
- 16 x kamera kopułkowa KONIG KG-4904CG (nr kat. 3932)
- dysk twardy 500 GB (nr kat. 7962)
- 2 x zasilacz impulsowy MAX POWER 12V - 5000mA / 5A (nr kat. 1402)
- 2 x rozgałęźnik zasilania 8-krotny (nr kat. 4030)
- 32 x złącze typu F 5.9mm (nr kat. 9401)
- 32 x przejście gnizado F na wtyk BNC (4034)
- 16 x wtyk zasilający DC 2,1/5,5mm (nr kat. 4020)
16-KANAŁOWY REJESTRATOR CYFROWY
BCS 3116
16 KANAŁÓW VIDEO, 4 KANAŁY AUDIO, H.264, VGA, LAN, USB
REJESTRACJA DO 100KL/S D1, DO 400KL/S CIF, PENTAPLEX
(nr kat. 3847)
Nowy 16-kanałowy rejestrator cyfrowy z serii BCS-3116, stanowi ekonomiczne rozwiązanie dla średniej i dużej wielkości obiektów (idealny dla monitoringu wizyjnego dużego domu, sklepu, firmy). Prezentowany produkt oferuje najlepszą metodę kompresji sygnałów wideo, którą jest kodek H.264 – zmniejszone zużycie pasma i mniejsze zapotrzebowanie na pamięć masową do zapisu materiałów wideo.
Istotną cechą użytkową rejestratora cyfrowego w wersji BCS 3116 jest wbudowany interfejs sieciowy, który pozwala na podgląd obrazu z kamer i zarządzenie rejestratorem przez sieć LAN lub Internet. Model ten zapewnia jednoczesny zapis i podgląd obrazu z maksymalnie 16 kamer – prędkość zapisu 100kl./s dla rozdzielczości D1 na 16 kamer lub 400 kl./s dla rozdzielczości CIF. Godne uwagi są także inne opcje użytkowe rejestratora, w tym m.in.: możliwość sterowania za pomocą myszy komputerowej, pilota lub z panelu przedniego, maskowanie kamer, szybki backup przez sieć i na urządzenia przenośne (Pen drive, zewnętrzny dysk twardy poprzez USB), 4 wejścia audio, technologia pracy PENTAPLEX oraz zaawansowana funkcja wideo detekcji ruchu.
Bardziej nowoczesny
Rejestrator cyfrowy BCS 3116 z funkcją LAN jest doskonałym, nowoczesnym urządzeniem cyfrowym do monitoringu wizyjnego. Rejestrator BCS-3116 pozwala na cyfrowy zapis obrazów z 16 kamer oraz 4 sygnałów audio. System obsługuje jednocześnie port analogowy i port VGA. Dane mogą być zapisywane na dysku twardym instalowanym wewnątrz urządzenia. Rejestracja może być prowadzona w trybie ciągłym, dzięki czemu urządzenie może pracować bez konieczności obsługi ze strony użytkownika. W przypadku wyczerpania się miejsca na dysku twardym rejestrator automatycznie usuwa najstarsze nagrania i w ich miejsce dodaje nowe. Nowością jest odtwarzanie wszystkich kanałów jednocześnie.
Nowe menu
W rejestratorach z serii BCS zastosowano system operacyjny Linux, aby zapewnić maksymalne bezpieczeństwo. Innym ciekawym rozwiązaniem, jakie zastosowali inżynierowie jest nowe menu, które zostało przyjęte przez użytkowników z entuzjazmem, ponieważ jest bardzo czytelne i przejrzyste, a co za tym idzie bardzo intuicyjne.
Kompresja wideo H.264 i audio G.711
Rejestrator BCS 3116 posiada nowoczesny system kompresji plików wideo H.264 (najlepsza dla rejestratorów - dzięki temu rejestrator jest w stanie zapisać więcej informacji na tej samej pojemności dysku, bez utraty jakości obrazu, co inne urządzenie wykorzystujące kompresję MPEG-4) oraz audio G.711, co łączy wysoką jakość technologii i wąski strumień transmisji. Unikalna funkcja odtwarzania poklatkowego ("frame by frame") pozwala na dokładną analizę szczegółów zapisanych obrazów.
Tryb pentaplex
Realna wielofunkcyjność (tryb pentaplex) pozwala jednocześnie prowadzić podgląd w czasie rzeczywistym, zapis, odtwarzanie z gwarancją synchronizacji audio i wideo. Urządzenie zarazem zapewnia pełną funkcję transmisji danych w sieci.
Archiwizacja plików
Dane mogą być zapisywane na dysku twardym instalowanym wewnątrz urządzenia. Archiwizacja nagrań możliwa jest również przez port USB zarówno na pen-drive, jak i na przenośny dysk twardy (podłączany przez USB). Inną formą archiwizacji jest zgranie plików z rejestratora przez sieć na lokalny dysk twardy w komputerze.
Menu rejestratora
Nagrania mogą być również automatycznie kopiowane poprzez sieć lokalną czy internet na zdalny komputer PC z zainstalowanym oprogramowaniem Schedule Backup . Oprogramowanie to umożliwia stworzenie planu kopiowania. Można kopiować fragmenty oraz całe zapisane nagrania z wybranych bądź wszystkich kamer. Należy pamiętać o zapewnieniu odpowiedniej przepustowości łącza pomiędzy rejestratorem i komputerem. Program ma wbudowaną funkcję konwertowania plików do formatu AVI, wykorzystując tą funkcję możemy oglądać nagrany materiał w dowolnym odtwarzaczu plików multimedialnych.
Bezpieczeństwo i solidność
Rejestratory z serii BCS zaprojektowano tak, aby osiągnąć wysokie bezpieczeństwo i solidność. Dzięki temu zapewniono możliwość pracy w sieci lokalnej LAN, a jednocześnie, także dzięki profesjonalnemu programowi nadzoru (PSS – Professional Surveillance Software - program dołączony do zestawu), możliwe jest zdalne prowadzenie monitoringu z dużych odległości przez rozległą sieć zewnętrzną, np. Internet.
Szerokie, innowacyjne rozwiązania oraz zastosowania
Dzięki szerokim, innowacyjnym rozwiązaniom rejestratory BCS znalazły zastosowanie w różnych obszarach działalności, takich jak bankowość, telekomunikacja, przesyłanie energii elektrycznej, transport, inteligentna ochrona stref mieszkalnych, w przemyśle (fabryki, magazyny, biura), w nadzorze gospodarki wodnej, podczas przesłuchań policyjnych i w wielu innych.
Dedykowane oprogramowanie
Do Rejestratora w komplecie dołączona jest aplikacja PSS, która umożliwia monitoring do 64 kamer z różnych rejestratorów oraz kamer IP firmy BCS. Aplikacja umożliwia również rejestrację obrazu z wybranych kamer poprzez sieć. Ponadto do rejestratorów BCS zostały stworzone aplikacje do monitoringu przy pomocy Apple iPhone, BlackBerry oraz telefonów z systemem Symbian lub WindowsCE.
NAJWAŻNIEJSZE FUNKCJE:
• 16-kanałowy rejestrator cyfrowy
• Wyświetlanie do 16 kamer w rozdzielczości 1280x1024
• Kompresja H.264 zapewnia maksymalna jakość nagrań
• Każdy kanał może nagrywać z prędkością 6 kl/s w D1
• Jednoczesna praca wyjść TV(BNC)/VGA
• Synchroniczne odtwarzanie do 4 kanałów
• Funkcja dual streaming - podwójny strumień kodowania
• Funkcja pentaplex
• Zaawansowana video detekcja: MD, zasłonięcie, zanik obrazu
• Inteligentne pozycjonowanie 3D z kamerami PTZ BCS
• Łatwa archiwizacja: przez USB (pamięć flash), sieć
• Obsługa 1 dysku SATA, 2 porty USB2.0
• Wbudowany web server, obsługa przez DMSS & CMS
SPECYFIKACJA TECHNICZNA
|
| System |
Procesor
|
Wysokowydajny mikroprocesor
|
System
|
LINUX
|
Funkcjonalność
|
Funkcja Pentaplex: obraz na żywo, nagrywanie, odtwarzanie, archiwizacja i zdalny dostęp
|
Kontrola
|
Mysz, Pilot, Klawiatura, Sieć
|
| Video |
Wejścia
|
16 kanałów, BNC (1.0Vp-p, 75Ω)
|
Standard
|
PAL (625 linii, 50 kl/s)
|
Wyjścia
|
1 TV BNC (1.0Vp-p, 75Ω), 1 VGA
|
| Audio |
Wejścia
|
4 kanały, RCA ([zasłonięte]200-28mV, 30KΩ)
|
Wyjścia
|
1 kanał, BNC ([zasłonięte]200-30mV, 5KΩ)
|
Kanał dwukierunkowy
|
1 kanał wejscia, ([zasłonięte]200-28mV, 30KΩ)
|
| Ekran |
Podział ekranu/spot
|
1/4/8/9/16
|
Rozdzielczość
|
1280x1024, 1280x720, 1024x768, 800x600
|
Sekwencja
|
Tak
|
Strefy prywatności
|
4 definiowalne strefy na każdym kanale
|
OSD
|
Nazwa, czas, zanik obrazu, blokada kamery, detekcja ruchu, nagrywanie
|
| Nagrywanie |
Kompresja Video/Audio
|
H.264 / G.711
|
Rozdzielczość nagrywania
|
D1/4CIF (704×576) / CIF (352×288) / QCIF (176×144)
|
Prędkość kodowania
|
Główny strumień: D1(1~6 kl/s), CIF (1~25 kl/s)
Dodatkowy strumień: QCIF (1~25 kl/s)
|
Zajętość pasma
|
32~1024 Kb/s
|
Jakość obrazu
|
6 poziomów jakości (poziom 6 najlepszy, VBR)
|
Tryb nagrywania
|
Ręczne, Terminarz, Regularne (Ciągłe), MD (Detekcja: Detekcja ruchu, Zasłonięcie, Zanik sygnału)
|
Priorytet nagrywania
|
Ręczne > MD > Regularne
|
Interwał nagrywania
|
1~120 min. (domyślnie: 60 min.), Pre-nagrywanie: 1~30 sek., Post-nagrywanie: 10~300 sek.
|
Video Detekcja i Alarm
|
Wyzwalanie zdarzeń Strefy prywatności
|
Nagrywanie, Akcja PTZ, Trasa, Alarm, Email, Wyjście spot
Strefy: 396 (22x18), Czułość: 1~6
|
Zanik i Zasłonięcie kamery
|
Tak
|
Wejścia alarmowe
|
brak
|
Wyjścia przekaźnikowe
|
brak
|
Odtwarzanie i archiwizacja
|
Odtwarzanie
|
1/2/4/Wszystkie
|
Tryb szukania
|
Czas/Data, Detekcja ruchu i Zaawansowane szukanie (z dokładnością co do sekundy)
|
Funkcje odtwarzania
|
Play, Pauza, Stop, Rew, Szybki play, Wolny play, Następny i Poprzedni plik, Następna, Poprzednia kamera, Pełny ekran, Powtarzanie, Wybór archiwizacji, Cyfrowy zoom
|
Tryb archiwizacji
|
Flash drive / USB HDD / USB CD / DVD-RW / Sieć TCP/IP
|
| Sieć |
Interfejsy
|
RJ-45 port (10/100M)
|
Obsługiwane usługi
|
TCP/IP, UDP, DHCP, DNS, RTSP, NTP, SMTP, IP Filter, PPPOE, DDNS, FTP, Alarm Serwer
|
Zdalna obsługa
|
Monitor, PTZ , Odtwarzanie, Ustawienia, Ściąganie plików, Log
|
Dysk twardy
|
Dyski
|
1 port SATA , Max 2TB HDD
|
Zajętość nagrań
|
Audio: 28.8MB/h, Video: 56~1800MB/h
|
Zarządzanie HDD
|
Hibernacja, Alarmy o błędach
|
USB
|
2 porty
|
Dodatkowe interfejsy
|
RS232
|
brak
|
RS485
|
PTZ
|
| Pozostałe |
Zasilanie
|
DC12V/3.3A
|
Pobór mocy
|
10W (bez HDD)
|
Środowisko pracy
|
-10~+55 °C/ 10~90%RH / 86~106kpa
|
Wymiary
|
1U, 325mm x 245mm x 45mm (WxDxH)
|
Waga
|
1,5 kg (bez HDD)
|
Akcesoria wchodzące w skład zestawu:
Widok z rejestratora:
Dostęp za pomocą programu PSS:
Dostęp za pomocą przeglądarki Internet Explorer:
16x KAMERA KOPUŁKOWA SUFITOWA
KONIG KG-4904CG
1/3" CMOS
600 TVL, 0 Lux, OBIEKTYW 3.6 mm
KOLOROWA WEWNĘTRZNA
(nr kat. 3932)
Ekonomiczna kamera bazująca na przetworniku 1/3’’ CMOS o rozdzielczości 600 TVL. Kamera wiernie oddaje kolory, obraz jest ostry nawet przy słabszym oświetleniu. Kamera wyposażona jest w złącze z wyprowadzonymi przewodami zakończonymi standardowymi złączami: wizja - BNC, zasilanie - gniazdo 2.1/5.5.
SPECYFIKACJA TECHNICZNA
|
|
MODEL
|
KG-4904CG
|
|
PRZETWORNIK
|
1/3’’ CMOS
|
|
ROZDZIELCZOŚĆ POZIOMA
|
600 TVL
|
|
OBIEKTYW
|
3,6 mm
|
| CZUŁOŚĆ |
0 Lux
|
|
S/N
|
>50 dB
|
|
SYSTEM SKANOWANIA
|
2:1
|
|
KOREKCJA GAMMA
|
0.45
|
|
ZASILANIE
|
12V (+/- 10%)
|
|
POBÓR PRĄDU
|
150mA
|
|
WYJŚCIE WIDEO
|
1Vpp, 75Ω
|
|
WYMIARY
|
87 mm (L) Φ65 mm
|
|
WAGA
|
300g
|
|
TEMPERATURA PRZECHOWYWANIA
|
-10°C ... 60°C
|
|
TEMPERATURA PRACY
|
0°C ... 50°C
|
DYSK TWARDY
500 GB 3,5''
SATA II 16MB 7200rpm
(nr kat. 7962)
2x ZASILACZ IMPULSOWY
12V 5000mA/5A
WEJŚCIE: 100-240V, 50-60Hz, 1.5A
(nr kat. 1402)
JEDYNE NA POLSKIM RYNKU ZASILACZE Z CERTYFIKATEM TUV/GS!
| SPECYFIKACJA TECHNICZNA |
| Napięcie zasilania |
100-200V AC |
| Częstotliwość |
50-60Hz |
| Napięcie na wyjściu |
12V DC |
| Prąd na wyjściu |
5000mA (5A) |
| Wtyk |
2.5/5.5 DC (+ na rdzeniu) |
| Zabezpieczenie przeciążeniowe |
Tak |
| Zabezpieczenie przepięciowe |
Tak |
| Zabezpieczenie zwarciowe |
Tak |
| Standardy bezpieczeństwa |
EN60950, ESD, UL 60950-1,
GS (EN 60950-1:2001+ALL),
IEC60950-1:2001 |
| Certyfikaty |
UL/CUL (UL60950-1), CE, FCC,
TUV-GS (EN60950-1), CB, PSE, CEC |
2x ROZGAŁĘŹNIK ZASILANIA
LZ-1
8 KANAŁOWY
(nr kat. 4030)
Rozgałęźnik zasilania jest elementem biernym, pomagającym w uporządkowanym rozgałęzieniu zasilania z jednego zasilacza większej mocy. Idealnie nadaje się do połączenia zasilacza z wtykiem 5.5mm z przewodami YAP75, zasilającymi kamery. Obudowa umożliwia zamontowanie jej za pomocą wkrętów lub opaski zaciskowej do masztu lub ściany (opaska, wkręty nie wchodzą w skład zestawu). Dla większej ilości odbiorników niż 8, można łączyć odbiorniki równolegle na tym samym zacisku.
| SPECYFIKACJA TECHNICZNA |
| Ilość wyjść |
8 (2 listwy zaciskowe) |
| Ilość wejść |
1 Gniazdo 5.5/2.1 |
| Max. prąd zasilający |
2.5 A |
| Max. Napięcie |
24 V |
| Wymiary |
116x90x36 mm |
32x
ZŁĄCZE TYPU F 5.9mm
IDEALNIE PASUJE DO PRZEWODÓW KONCENTRYCZYCH
(nr kat. 9401)
Złącze typu F 5,9mm .
32x PRZEJŚCIE (REDUKCJA)
GNIAZDO F NA WTYK BNC
(nr kat. 4034)
16xWTYK ZASILAJĄCY
DC 2,1/5,5mm
(nr kat. 4020)
W skład zestawu wchodzi:
- 16-kanałowy rejestrator cyfrowy BCS-3116 (nr kat. 3847)
- 16 x kamera kopułkowa KONIG KG-4904CG (nr kat. 3932)
- dysk twardy 500 GB (nr kat. 7962)
- 2 x zasilacz impulsowy MAX POWER 12V - 5000mA / 5A (nr kat. 1402)
- 2 x rozgałęźnik zasilania 8-krotny (nr kat. 4030)
- 32 x złącze typu F 5.9mm (nr kat. 9401)
- 32 x przejście gnizado F na wtyk BNC (4034)
- 16 x wtyk zasilający DC 2,1/5,5mm (nr kat. 4020)
PRODUKT JEST NOWY!
|
|
|
