Opis serii
Prezentowana aukcja dotyczy pomysłu na biznes jakim jest tworzenie liter przestrzennych i loga firm (od razu z licem z PCV, plexi itp.), listw elewacyjnych i dekoracyjnych, sztukaterii oraz innych rozwiązań (w zależności od użytych akcesoriów dodatkowych). Jest to gotowy zestaw dwóch maszyn (ploter termiczny z przystawką frezującą, powlekarka do profili) produkowanych od podstaw przez firmę LYNX Grawerki i Plotery.
Każda z tych maszyn ma kompletne wyposażenie, okablowanie oraz oprogramowanie służące do tworzenia (lub importowania) oraz sterowania - dzięki temu można od razu rozpocząć pełną produkcję wyżej wymienionych rozwiązań.
INNE POMYSŁY NA BIZNES
Produkt 100% polski
opracowany i wykonywany od podstaw w naszej firmie!
Możliwe zastosowania
| wycinanie liter, napisów, loga firm itp. |
| wycinanie elementów dekoracyjnych wyposażenia mieszkań |
| wycinanie elementów usztywniająco-wypełniających do opakowań |
| wycinanie elementów dekoracyjnych elewacji budynków |
| wycinanie osłon termicznych itp |
| Frezowanie elementów z pleksi (np. lica, elementy POS, matryce dla powlekarki itp.) |
| Grawerowanie tabliczek, napisów, reliefów |
| Frezowanie elementów z pleksi i PCV (np.: lico) |
| Frezowanie płaskorzeźb w drewnie |
| Frezowanie elementów sztukaterii w styrodurze |
| Frezowanie form w styrodurze do odlewania sztukaterii |
| Frezowanie ukształtowania terenu |
| ... itp. |
| Nowa powlekarka typu PW2 jest znacznie ulepszoną wersją maszyny PW1, służącą do powlekania profili styropianowych (styrodurowych, czy z XPS) powłoką akrylową (tynkiem, gładzią itp.). Powlekanie odbywa się na zasadzie przeciskania profilu przez szablon. Szablon musi być większy od profilu. Wielkość naniesienia reguluje się jedynie poprzez zastosowanie różnych szablonów (z większą bądź mniejszą szczeliną powlekania). |
W skład plotera wchodzi wszystko,
co potrzebne jest do rozpoczęcia efektywnej pracy zaraz po zakupie!
Zawartość zestawu
| kompletna maszyna wraz ze sterownikiem po kablu Ethernet (RJ-45) |
| komplet okablowania |
| oprogramowanie graficzno-sterujące TERMCUT (wersja polska) - wektorowy program graficzny, typu CAD z wbudowanym modułem generowania g-kodów CAM 2.5D (ścieżek dla narzędzi skrawających) oraz program sterujący maszyną CNC z wizualizacją 3D obróbki |
| instrukcja, DTR itd. |
| szkolenie, gwarancja, serwis oraz wsparcie techniczne (więcej informacji na początku aukcji) |
| kompletna maszyna |
| stół podawczy i odbiorczy |
| instrukcja, DTR itd. |
| szkolenie, gwarancja, serwis oraz wsparcie techniczne (więcej informacji na początku aukcji) |
| przystawka frezująca do szybkiego montażu z szlifierką prostą 500W |
| baza 100 listew elewacyjnych |
TERMCUT - nasze autorskie oprogramowanie CAD/CAM i sterujące ploterem
Co warta jest maszyna CNC bez odpowiedniego oprogramowania?
Program TERMCUT jest programem hybrydowym łączącym w sobie funkcje wektorowego programu graficznego, przy pomocy którego przygotowuje się rysunki do wycięcia ploterem termicznym oraz programu sterującego pracą plotera. Dzięki temu, że jest programem graficznym, tworzącym grafikę w formacie wektorowym, nasz klient uniezależnia się od konieczności posiadania jakiegokolwiek innego programu graficznego typu CorelDraw, CAD czy Ilustrator. Głównym przeznaczeniem programu jest wykonywanie lub importowanie rysunków CAD, przekształcanie w postać kodu rozumianego przez obrabiarki CNC (sterowane komputerowo) i sterowanie procesem cięcia. Niewątpliwą zaletą programu jest niezwykła łatwość tworzenia rysunku. TERMCUT ma bardzo przejrzysty i przyjazny interface użytkownika, bardzo zbliżony do znanych na rynku programów wektorowych, jak np. CorelDraw czy Adobe (R) Illustrator. Dzięki temu praca nim jest niezwykle intuicyjna. Do ploterów LYNX-T1/T1-60 oferowana jest najnowsza i ciągle aktualizowana wersja, z importem plików AI, EPS, PLT (HPGL), HP2, HPG, DXF, DWG oraz CIF2. TERMCUT zawiera dwie przygotowane specjalnie do cięcia ploterami termicznymi funkcje, polegające na łączeniu obiektów w jeden, tak by stał się on obiektem rysowanym "jednym ciągiem". Prosimy spojrzeć poniżej:
Najważniejsze parametry techniczne
| Nazwa |
LYNX-T6 |
LYNX KOLIBER |
LYNX-PW2 |
| Zdjęcie |
| Obszar roboczy |
2000x1000x1000 mm |
1700x800x600 mm |
- |
| Wymiary komory zasypowej |
- |
- |
(150-210)x200x200 mm |
| Szerokość i wysokość profila |
- |
- |
250x150 mm |
| Wymiary maszyny |
2450x[zasłonięte]x1750 mm |
- |
800x[zasłonięte]x3600 mm |
| Zakres prędkości |
0.1 do 6 m/min |
0.1 do 10 m/min |
100 do 2000 mm/min |
| Akceptowane formaty graficzne wejściowe |
AI, EPS, DXF, DWG, PLT (HPGL), G-kody |
- |
| Masa |
około 160 kg |
około 10 kg |
około 100 kg |
| Max. pobór prądu |
około 850 W |
około 500 W |
około 400 W |
| Inne |
Bezgłośna praca! |
Szybki montaż |
| Szczegółowe parametry techniczne |
Link |
- |
Link |
Przykład wykonania listew elewacyjnych:
Krok 1 - Wczytaj projekt z bazy listew dostarczonych wraz z maszyną. Można też wykonać projekt w programie TERMCUT lub zaimportować do niego w formacie eps, plt, ai, dxf, dwg.
Krok 2 - [LYNX-T2 + przystawka frezująca] Wyfrezuj szablon do powlekarki (dwie sztuki w odbiciu lustrzanym) - tę czynność wykonuje się tylko raz!
Krok 3 - [LYNX-T2] Powiel projekt (trzy kliknięcia myszką) i wytnij w styropianie.
Krok 4 - [LYNX-PW2] Powlecz wycięte listwy powłoką akrylową (tynkiem, gładzią itp.).
Krok 5 - SPRZEDAJ GOTOWY PRODUKT!
Wyposażenie dodatkowe (opcjonalne)
| Drut kształtowy |
| Stół obrotowy - do wycinania obiektów 3D |
| Styro3D - oprogramowanie do konwersji obiektów 3D na G-CODE (do stołu obrotowego) |
| Oś obrotowa - do wycianania obiektów 3D |
| 3DTurn - oprogramowanie do konwersji obiektów 3D na G-CODE (do osi obrotowej) |
Czy wiesz, że?
| W 100% stosujemy własne rozwiązania, dzięki czemu możemy dowolnie spersonalizować maszynę. |
| Elektronika (sterownik po Ethernet) oraz oprogramowanie CAD/CAM i CUT są w 100% autorskim rozwiązaniem naszej firmy! |
| Aktualizacje oprogramowania CAD/CAM i CUT są DARMOWE |
| Masz pomysł na aktualizację oprogramowania? Wykonamy ją specjalnie dla CIEBIE |
| Mamy wygodne warunki gwarancji - możliwość przedłużenia nawet pod koniec pierwotnego okresu gwarancyjnego. |
| Dajemy wsparcie techniczne w okresie gwarancyjnym i pogwarancyjnym - całkowicie ZA DARMO |
| Prowadzimy serwis gwarancyjny i pogwarancyjny naszych maszyn |
| Cała produkcja na terenie Polski! |
| Współpracujemy z polskimi podwykonawcami, którzy stosują najlepszej jakości materiały |
| Kupując maszynę u nas wspierasz rynek gospodarczy w Polsce! |
| Wykonujemy maszyny w dowolnym rozmiarze |
Filmy na YouTube (wejdź w link)
| LYNX KOLIBER frezowanie formy w styrodurze |
| LYNX KOLIBER frezowanie elementu w pleksi (Plexi) |
| LYNX KOLIBER frezowanie litery A w plexi |
| Ploter termiczny LYNX-T1/60 - cięcie liter ze styroduru |
| Cięcie obiektu 3D ploterem termicznym ze stołem obrotowym |
Zdjęcia
|
Gotowy wyrób ze styroduru (XPS) i plexi
|
Gotowy wyrób ze styroduru (XPS) i spienionego PCV
|
|
Gotowy wyrób - Frezowanie w plexi
|
Elementy sztukaterii ściennej metodą frezowania materiałów spienionych (styropian, styrodur, XPS)
|
|
Forma do sztukaterii (czaszka) przygotowana w programie Image2CAM do frezowania
|
Frezowanie form np. w styrodurze - do odlewania sztukaterii ściennej z gipsu
|
|
Przystawka frezująca - zbliżenie w trakcie frezowania spienionego PCV
|

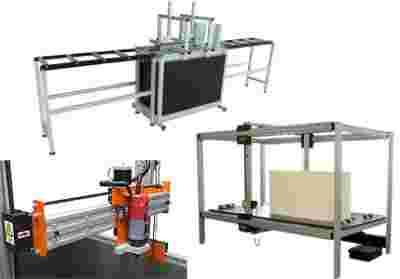

Ploter LYNX-T2 (2000x[zasłonięte]x1000mm) z założonym w niej materiałem do ciecia (XPS)
|
|
Powlekarka LYNX-PW2 ze stołem podawczym i odbiorczym
|
Powlekarka LYNX-PW2
|
|
Stół podawczy i odbiorczy
|
Powlekarka z widoczną komorą zasypowa i włożonym w nią profilem
|
|
