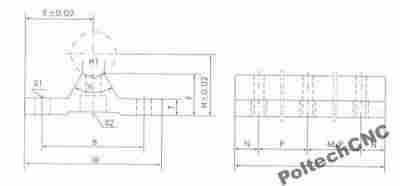

Dane wymiarowe podpory :
Wszystkie wymiary podane są w mm.
|
Średnica
wałka
|
H
|
E
|
W
|
F
|
T
|
h1
|
θ
|
B
|
N
|
M x P
|
S1
|
S2
|
Waga
L=0.5m
|
|
25
|
32
|
32.5
|
65
|
20
|
10
|
8
|
600
|
45
|
25
|
3x150
|
6.5
|
M6
|
1.067kg
|
Podpory wałków wykonane z aluminium. Posiadają nawiercone otwory pod śruby montażowe.
Podpory służą do podparcia wałków po których będą poruszały się łożyska liniowe w obudowach typu SME...OP.Posiadamy w swojej ofercie sprzedaży na allegro podpory wraz z zamontowanymi wałkami prowadzącymi.
Podpory wałków służą do podparcia wałka co zapobiega jego uginaniu się pod wpływem obciążenia lub pod wpływem własnego ciężaru na dużej długości. Stosując takie wałki podparte na całej długości możemy budować tor liniowy o długości nawet kilku metrów na wałkach które normalnie by się ugięły pod wpływem własnego ciężaru. Podpory idealnie nadają się do podparcia wałków po których będą poruszały się łożyska otwarte typu ...OP lub obudowy z łożyskami otwartymi, które posiadamy w sprzedaży typu SME...GUU lub SME-L...GUU.
Tolerancja wysokości wynosi 0,02mm.
|
