PLYTKA Interfejs USB-RS232 FT232RL FT232 KONWERTER

22-09-2014, 10:35
Aukcja w czasie sprawdzania była zakończona.

Cena kup teraz: 4.70 zł

Użytkownik ELKOM-SERWIS

numer aukcji: 4600031950

Miejscowość Inowroclaw

Koniec: 22-09-2014, 9:42

Dodatkowe informacje:
Stan: Nowy

szablon allegro 3v0

Sklep ELKOM-SERWIS

O nas
Nasze aukcje
Komentarze
Zadaj pytanie

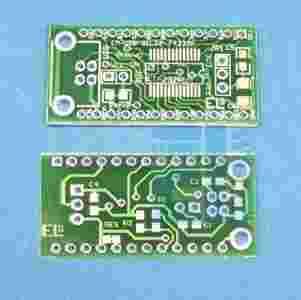

PŁYTKA DRUKOWANA
EM-USB-DIL24

DO BUDOWY

INTERFEJSU USB-RS232 (TTL) - DIL24

Sam zbuduj konwerter USB-RS232/TTL i zastosuj go w własnych projektach

ZASILANIE Z PORTU USB LUB
ZASILANIE Z ZEWNĄTRZ

Wyjście napięcia 3,3V

Wspólpraca z sygnałami

w standardzie 5V lub 3,3V

Transmisja danych z prędkością do 3Mb/s

INTERFEJS USB2.0

Nie masz czasu projektować, wykonać płytki.

      Teraz nie Musisz tracić na to czasu !!!

         Masz pod ręką gotową płytkę pod układ FT232 RL
                                 w obudowie ssop28

płytka dwustronna z metalizacją otworów
cynowana - ułatwia lutowanie
wiercona
solder maska + opis sygnałów i elementów
raster między pinami złącz 2,54mm
Raster między złączami na krawędzach płytki 15,24mm
wymiary płytki 36,6x18,25mm !!!

Sterowniki i opisy pdf można pobrać tutaj:FT232_STEROWNIKI_OPISY_PDF

Interfejs umożliwia programowanie i komunikację między różnego rodzaju zewnętrznymi urządzeniami elektronicznymi z portem (UART) RS232/TTL a komputerem.

W komplecie

Płytka USB-RS232/TTL na DIL24 + instrukcja z rozmieszczeniem, opisem elementów i wyprowadzeń oraz schemat układu.

Nie wymaga zasilacza !!!

Umożliwia również zasilanie z zewnątrz.

Po złożeniu modułu pozwala on na pełne
wykorzystanie możliwości układu FT232R.

Oprogramowanie MPROG pozwala na przypisanie wyjściom programowalnym odpowiednich funkcji sterujących oraz inwersję wszystkich sygnałów RS232.

Dzięki dodatkowym wyprowadzeniom na płytce Masz możliwość wykorzystania dodatkowych programowalnych portów układu do własnych zastosowań.

To nie jest zalany układ gdzie nie można wykorzystać wszystkich możliwości urządzenia.

Układ tego typu możesz wmontować do własnych urządzeń i wzbogacić je o wyjście USB

Dzięki temu układ może mieć wszechstronne zastosowanie.

Darmowe Sterowniki do układu na stronie producenta pod wszystkie systemy operacyjne.

Moduł USB może służyć do transmisji danych przez interfejs USB
Pod układ FT232RL FTDI
Pozwala na transfer danych z prędkością do 3Mb/s.
Interfejs USB 2.0, kompatybilny również z USB1.1
Transmisja szeregowa UART: 7 lub 8 bitów danych, 1 lub 2 bity stopu, kontrola parzystości lub brak
Bufor nadawczy 256 bajtów, odbiorczy 128 bajtów
Wszystkie sygnały z układu FT232 wyprowadzone do złącz po dwóch stronach płytki
Wbudowana pamięć EEPROM do zapisu konfiguracji pracy i ustawień użytkownika
Wbudowane zworki pozwalają na prostą konfigurację pracy z zewnętrznym zasilaniem lub zasilaniem z portu USB
Współpraca z układami z logiką 5V jak i 3,3V
Wbudowane żródło napięcia zasilania 3,3V wyprowadzone do złącza - zasilanie zewnętrznych układów
Gniazdo USB typ B - żeńskie
Złącza 2x 12pin w rastrze 2,54mm
Darmowe oprogramowanie MPROG do konfiguracji i programowania układu FT232
Oprogramowanie do tworzenia wirtualnego portu COM
Darmowe sterowniki dla programistów D2XX (USB Direct Drivers + DLL S/W Interface)
Unikalny numer identyfikacyjny ID
Konfigurowalne piny I/O
Wbudowany POWER-ON RESET - możliwość sterowania własnym układem RESET'u
Możliwa inwersja (programowana) sygnałów UART
Kompatybilny z UHCI/OHCI/EHCI kontrolerem hosta
Do modułu dołączony opis z rozmieszczeniem wyprowadzeń i sposobem podłączenia.
Produkt NOWY.
W komplecie Otrzymasz

Zastosowanie:

Programowanie central alarmowych, modułów GSM, telefonów itp. umożliwiających komunikację przez łącze szeregowe RS232/TTL
Budowa konwerterów USB-RS232, USB-RS422/RS485
Budowa modemów USB
W systemach kontrolno-pomiarowych
Łączenie systemów mikroprocesorowych z urządzeniami zewnętrznymi przez port USB
Odczyt i przesyłanie danych z w/w urządzeń lub innych.
Komunikacja z mikrokontrolerami 8051, AVR, innymi, poprzez port USB
oraz wiele innych zastosowań

Sterowniki dla większości systemów operacyjnych:

Windows 7 x64, Vista x64

Windows XP x64

Windows Server 2003 x64

Windows 7, Vista

Windows XP

Windows Server 2003

Windows 2000

Windows ME

Windows 98

Linux

Mac OS X

Mac OS 9

Mac OS 8

Przykład zmontowanego układu

Wymiary płytki

Schemat układu

Na innych Naszych aukcjach dostępne są różnego typu interfejsy oraz kable do programowania

Nowość !!! Na innych Naszych aukcjach dostępny

Moduł przejściówka USB-RS232 ze złączem COM DB9
