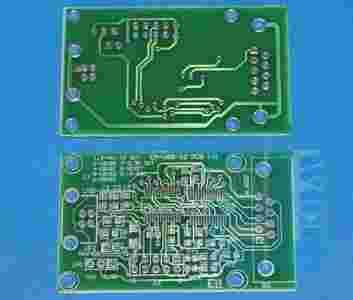

PŁYTKA DRUKOWANA

do budowy przejściówki USB-RS232

EM-USB-RS232

PEŁEN PORT RS232-COM

DO BUDOWY

INTERFEJSU USB-RS232 COM

Sam zbuduj konwerter USB-RS232 i zastosuj go w własnych projektach

ZASILANIE Z PORTU USB LUB
ZASILANIE Z ZEWNĄTRZ

Wyjście napięcia 3,3V

Transmisja danych z prędkością do 3Mb/s

INTERFEJS USB2.0

Nie masz czasu projektować, wykonać płytki.

      Teraz nie Musisz tracić na to czasu !!!

         Masz pod ręką gotową płytkę pod układ FT232 RL
                w obudowie ssop28 + konwerter MAX211

płytka dwustronna z metalizacją otworów
cynowana - ułatwia lutowanie
wiercona
solder maska + opis sygnałów i elementów
raster złącz JP2 J3 2,54mm
wymiary płytki 56,7x35,20mm !!!

Sterowniki i opisy pdf można pobrać tutaj:FT232_STEROWNIKI_OPISY_PDF

Interfejs umożliwia komunikację między różnego rodzaju zewnętrznymi urządzeniami elektronicznymi z portem RS232 a komputerem.

W komplecie

         Płytka USB-RS232 + instrukcja z
     rozmieszczeniem, opisem elementów i
      wyprowadzeń oraz schemat układu.

Nie wymaga zasilacza !!!

Umożliwia również zasilanie z zewnątrz.

Po złożeniu modułu pozwala on na pełne
wykorzystanie możliwości układu FT232RL.

Oprogramowanie MPROG pozwala na przypisanie wyjściom programowalnym odpowiednich funkcji sterujących oraz inwersję wszystkich sygnałów RS232.

Dzięki dodatkowym wyprowadzeniom na płytce Masz możliwość wykorzystania dodatkowych programowalnych portów układu do własnych zastosowań.

To nie jest zalany układ gdzie nie można wykorzystać wszystkich możliwości urządzenia.

Układ tego typu możesz wmontować do własnych urządzeń i wzbogacić je o wyjście USB

Dzięki temu układ może mieć wszechstronne zastosowanie.

Darmowe Sterowniki do układu na stronie producenta pod wszystkie systemy operacyjne.

Moduł USB może służyć do transmisji danych przez interfejs USB
Pod układ FT232RL FTDI, MAX211 - konwerter sygnałów
Pozwala na transfer danych z prędkością do 3Mb/s.
Interfejs USB 2.0, kompatybilny również z USB1.1
Transmisja szeregowa UART: 7 lub 8 bitów danych, 1 lub 2 bity stopu, kontrola parzystości lub brak
Bufor nadawczy 256 bajtów, odbiorczy 128 bajtów
Sygnały z układu FT232 wyprowadzone do złącz płytki
Wbudowana pamięć EEPROM do zapisu konfiguracji pracy i ustawień użytkownika
Wbudowane zworki pozwalają na prostą konfigurację pracy z zewnętrznym zasilaniem lub zasilaniem z portu USB
Wbudowane żródło napięcia zasilania 3,3V wyprowadzone do złącza - zasilanie zewnętrznych układów
Gniazdo USB typ B - żeńskie
Złącze DB-9 M męskie
Darmowe oprogramowanie MPROG do konfiguracji i programowania układu FT232
Oprogramowanie do tworzenia wirtualnego portu COM
Darmowe sterowniki dla programistów D2XX (USB Direct Drivers + DLL S/W Interface)
Unikalny numer identyfikacyjny ID
Konfigurowalne piny I/O
Wbudowany POWER-ON RESET - możliwość sterowania własnym układem RESET'u
Możliwa inwersja (programowana) sygnałów UART
Kompatybilny z UHCI/OHCI/EHCI kontrolerem hosta
Do modułu dołączony opis z rozmieszczeniem wyprowadzeń i sposobem podłączenia.
Produkt NOWY.

Zastosowanie:

Komunikacja z urządzeniami zewnętrznymi wyposażonymi tylko w port RS232
Budowa konwerterów USB-RS232, USB-RS422/RS485
Budowa modemów USB
W systemach kontrolno-pomiarowych
Łączenie systemów mikroprocesorowych z urządzeniami zewnętrznymi przez port USB
Odczyt i przesyłanie danych z w/w urządzeń lub innych.
oraz wiele innych zastosowań

Sterowniki dla większości systemów operacyjnych:

Windows 7x64, Vista x64

Windows XP x64

Windows Server 2003 x64

Windows 7, Vista

Windows XP

Windows Server 2003

Windows 2000

Windows ME

Windows 98

Linux

Mac OS X

Mac OS 9

Mac OS 8

Przykład zmontowanego układu

Wymiary płytki, rozmieszczenie elementów i złącz

Schemat układu
