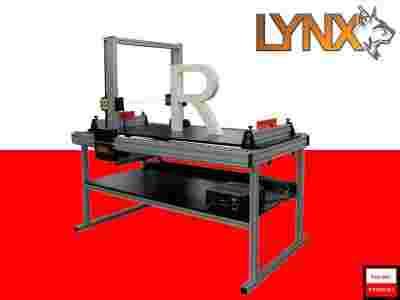

Ploter termiczny LYNX-T1/60
pole pracy 1200x600x600

TERMCUT - oprogramowanie CAD i program sterujący ploterami termicznymi w jednym

Co warta jest maszyna CNC bez odpowiedniego oprogramowania?

Program TERMCUT jest zarówno wektorowym programem graficznym, przy pomocy którego przygotowuje się rysunki do wycięcia ploterem termicznym, jak i programem do sterowania procesem cięcia. Dzięki temu, że TERMCUT programem graficznym, pozwalającym na tworzenie grafiki w formacie wektorowym, nasz klient uniezależnia się od konieczności posiadania jakiegokolwiek innego programu graficznego typu CorelDraw, AutoCAD czy Ilustrator. Jego głównym przeznaczeniem jest tworzenie lub importowanie rysunków CAD i ich przekształcanie w postać kodu rozumianego przez obrabiarki CNC (sterowane komputerowo). Niewątpliwą zaletą tego programu jest niezwykła łatwość tworzenia rysunku. TERMCUT ma bardzo przejrzysty i przyjazny interface użytkownika, bardzo zbliżony do znanych na rynku programów wektorowych, jak np. CorelDraw czy Illustrator. Dzięki temu praca z nim jest bardzo intuicyjna. Do wszystkich naszych ploterów termicznych oferowana jest najnowsza wersja, z importem plików AI, EPS, PLT (HPGL) i DXF, DWG oraz możliwością zapisu rysunku w formacie HPGL (ploterowym) wraz z wygenerowaniem na jego podstawie kodu (tzw. G-kodu) dla maszyn sterowanych numerycznie (CNC). W najnowszej wersji tego oprogramowania przygotowano specjalne funkcje (unikatowe dla ploterów termicznych) polegające na łączeniu obiektów w jeden, tak by stał się on obiektem rysowanym jednym ciągiem., tzw. "jednociągówkę". Pierwszy z nich tworzy jednociągówkę z przejściami pomiędzy narysowanymi obiektami (elementami). Drugi - łączy wszystkie obiekty (elementy) wspólną linią pod spodem - co zapobiega sumowaniu ewentualnych błędów powstających czasem w procesie cięcia. Prosimy spojrzeć poniżej:

MOŻLIWE ZASTOSOWANIA PLOTERA TABLICOWEGO:

• wycinanie liter, napisów, loga firm itp.,
• wycinanie elementów dekoracyjnych wyposażenia mieszkań,
• wycinanie elementów usztywniająco-wypełniających do opakowań.
• wycinanie elementów dekoracyjnych elewacji budynków,
• wycinanie izolacji (np. rur, kabli itp.).

WYPOSAŻENIE DODATKOWE (OPCJONALNE):

• Sterownik mikroprocesorowy na USB.
• Oś obrotowa.
• Stół obrotowy.
• NOWOŚĆ: Drut kształtowy.
• Program Styro3D - służący do wycinania obiektów 3D.

PARAMETRY TECHNICZNE:

• Obszar roboczy: 1200x600 mm
• Grubość materiału (długość drutu tnącego): 600 mm
• Wymiary maszyny: 1500x850x1300 mm
• Masa: około 45 kg.
• Zakres prędkości cięcia: 0.1 do 3 m/min.
• Regulacja temp. drut grzejnego - płynna, potencjometrem.
• Grubość drutu: standardowa 0,15 mm (dostępna 0,15 do 0,35 mm).
• Rodzaj stosowanego drutu: kanthalowy.
• Dokładność pozycjonowania: ±0.01 mm.
• Max. pobór prądu: 450 W.
• Najmniejsza litera alfabetu możliwa do wycięcia: 10x10 mm.
• Akceptowane formaty graficzne wejściowe: DXF, PLT.
• Rodzaj napędu: silniki krokowe.
• Komunikacja: sterownik mikroprocesorowy na Ethernet (RJ-45) z manipulatorem.
• Kontynuacja cięcia po zerwaniu drutu: TAK

PODSTAWOWE DANE TECHNICZNE:

• konstrukcja wykonana z anodowanych profili aluminiowych najlepszej światowej marki, o zwiększonej sztywności, gwarantująca najwyższą precyzję wycinania w każdym punkcie pola roboczego plotera
• elementy ruchome wykonane na łożyskach kulkowych
• maszyna wyposażona w pełny blat roboczy i ruchomy system mocowania materiału – umożliwia to cięcie nawet małych kawałków materiału i mocowanie ich w każdej pozycji (nawet na ukos)
• funkcja wznowienia pracy po zerwaniu drutu (kontynuacja pracy bez utraty materiału)
• możliwość rozpoczęcia cięcia z każdego miejsca w maszynie – nie ma z góry ustalonego punktu zerowego. To pozwala wykorzystać każdy kawałek materiału w 100%
• funkcja pauzy w kącie – umożliwia dobranie lepszych parametrów wycinania, co przekłada się na precyzję wycinania, nawet przy użyciu grubych drutów
• sterownik mikroprocesorowy z własną pamięcią i wejściem Ethernet (RJ-45) – umożliwia obsługę oraz pracę maszyny nawet z laptopa, gdy w tle chodzą inne procesy - komputer może mieć podłączenie do sieci
• możliwość płynnej i precyzyjnej regulacji temperatury drutu i prędkości pracy – podczas pracy maszyny
• możliwość zapamiętania ustawień wycinania dla wielu materiałów
• bardzo przyjazne w obsłudze polskie oprogramowanie
• jako jedyni dodajemy oprogramowanie eduCAD, dzięki czemu nie trzeba inwestować w inne programy do projektowania
• współpraca z programami graficznymi: Corel Draw, AutoCAD

SZANOWNI KLIENCI:

Ploter LYNX-T1/60 to najtańszy na rynku ploter termiczny o takich gabarytach!



Oto opinie naszych pierwszych klientów:





Najnowszy film z pracy plotera termicznego LYNX-T1:
http://www.youtube.com/watch?v=_BMIGks8NUk

Cięcie obiektu 3D ploterem termicznym ze stołem obrotowym:
http://www.youtube.com/watch?v=8bDkKYWKiuc

Cięcie dużych liter:
http://www.youtube.com/watch?v=XpKliIi4DpY

Więcej filmów z pracy polskich ploterów tnących marki LYNX:
http://www.youtube.com/user/LYNXgrawerki


Zdjęcia plotera termicznego LYNX-T1/60:
